الوصف
|
المواصفات التفصيلية لنظام تركيب BIPV |
||
|
المكونات والمواصفات الرئيسية: |
||
|
المواد: |
||
|
– |
الألومنيوم: في كثير من الأحيان بأكسيد (AL6005-T5) لمقاومة التآكل. |
|
|
– |
الصلب: عادة، الصلب المجلفن (على سبيل المثال، سوبر ديما) لتعزيز القوة والحماية من التآكل. |
|
|
– |
الفولاذ المقاوم للصدأ: تستخدم للسحابات والمكونات الأخرى. |
|
|
معايير التصميم: |
||
|
– |
الامتثال للمعايير ذات الصلة مثل AS/NZS 1170 وEN50583 للسلامة الهيكلية والسلامة. |
|
|
حمل الرياح والثلوج: |
||
|
– |
تم تصنيفها لسرعات رياح محددة (على سبيل المثال، ما يصل إلى 60 م/ث) وأحمال الثلوج (على سبيل المثال، 1.4 كيلو نيوتن/م2). |
|
|
عمر: |
||
|
– |
مُصمم عادةً لعمر خدمة يصل إلى 25 عامًا أو أكثر، مع ضمانات تتراوح غالبًا من 10 إلى 15 عامًا. |
|
|
التثبيت: |
||
|
– |
سهولة التثبيت: تم تصميم العديد من الأنظمة للتجميع المسبق والتركيب السريع، مما يقلل من العمالة في الموقع. |
|
|
– |
العزل المائي: ضروري لتطبيقات الأسقف، مع ميزات مثل قنوات الصرف وشرائط الختم لمنع التسربات. |
|
|
– |
زوايا الميل القابلة للتعديل: السماح بتحسين التقاط الطاقة الشمسية. |
|
|
توافق الوحدة: |
||
|
– |
مصممة لاستيعاب مختلف الوحدات الكهروضوئية المؤطرة وبدون إطار. |
|
|
جماليات: |
||
|
– |
يمكن لأنظمة BIPV تحسين مظهر المبنى، خاصة عند دمجها في تصميم الواجهة أو السقف. |
|
|
محدد |
||
|
أمثلة: |
||
|
– |
التركيب على السطح: يمكن لأنظمة BIPV أن تحل محل مواد التسقيف التقليدية، مما يوفر حلاً مقاومًا للماء وممتعًا من الناحية الجمالية. |
|
|
– |
أنظمة الواجهة: يمكن دمج BIPV في الجدران الساترة أو عناصر الواجهة الأخرى، مما يوفر توليد الطاقة و هيرمال العزل. |
|
|
– |
مرآب: يمكن لمظلات BIPV توفير الظل وتوليد الكهرباء في مناطق وقوف السيارات. |
|
|
اعتبارات إضافية: |
||
|
– |
التوافق ثنائي الوجه: تم تصميم بعض الأنظمة للعمل مع الألواح الشمسية ثنائية الجانب، والتي يمكنها التقاط الضوء من كلا الجانبين. |
|
|
– |
تكامل البناء: تم تصميم أنظمة BIPV لتكون جزءًا لا يتجزأ من هيكل المبنى، وليس مجرد ملحقة به، على عكس الخلايا الكهروضوئية التطبيقية في البناء (BAPV). |
|
|
– |
فعالية التكلفة: في حين أن أنظمة BIPV يمكن أن تكون لها تكلفة أولية أعلى، إلا أنها يمكن أن تكون أكثر فعالية من حيث التكلفة على المدى الطويل بسبب وظيفتها المزدوجة وإمكانية تقليل تكاليف البناء |
|
|
|
||
|
مواصفات نظام تركيب BIPV للألواح الشمسية |
||
|
البند |
الوصف / المواصفات |
|
|
نوع النظام |
نظام تركيب BIPV (الخلايا الكهروضوئية المتكاملة للمبنى). |
|
|
التطبيق |
الواجهات، الأسطح، المناور، الحوائط الساترة، المظلات، الجدران الزجاجية |
|
|
طريقة التكامل |
الزجاج الهيكلي، الإطارات المعدنية، أنظمة الحوائط الساترة، ألواح سباندريل |
|
|
نوع الوحدة |
وحدات BIPV المصنوعة من السيليكون البلوري والأغشية الرقيقة والمصفحة بالزجاج |
|
|
نوع الزجاج |
زجاج الأمان المقسى والمصفح، زجاج فردي أو مزدوج |
|
|
خيارات الشفافية |
شفافة أو شبه شفافة أو معتمة |
|
|
مادة الهيكل |
سبائك الألومنيوم (AL6005-T5)، الفولاذ المقاوم للصدأ (SUS304)، أو سحب مخصص |
|
|
اتجاه التركيب |
عمودي (واجهة)، أفقي (سقف)، مائل (مظلات) |
|
|
طريقة التركيب |
إطارات مخفية، أو زجاج مدعوم بالنقاط، أو أنظمة السكك الحديدية، أو شبكة حائط ساتر مخصصة |
|
|
الختم والعزل المائي |
جوانات مطاطية EPDM، ومانعات تسرب من السيليكون، وطبقات مانعة للتسرب مزدوجة |
|
|
العزل الحراري |
اختياري - يمكن دمجه مع ملفات تعريف الحاجز الحراري |
|
|
مقاومة حمل الرياح |
حتى 180 كم/ساعة (حسب الارتفاع والتعرض) |
|
|
مقاومة حمل الثلج |
ما يصل إلى 2.5 كيلو نيوتن/m² |
|
|
مقاومة الحريق |
مقاومة للحريق من الفئة A (وحدات متوافقة مع UL 790، EN 13501-1) |
|
|
العزل الصوتي |
زجاج مصفح اختياري لتخفيف الصوت |
|
|
العمر المتوقع |
≥ 25 عامًا (مع متانة على مستوى البناء) |
|
|
معايير الامتثال |
IEC 61215، IEC 61730، ISO 9050، UL 1703، EN 50583، متوافق مع ASHRAE |
|
|

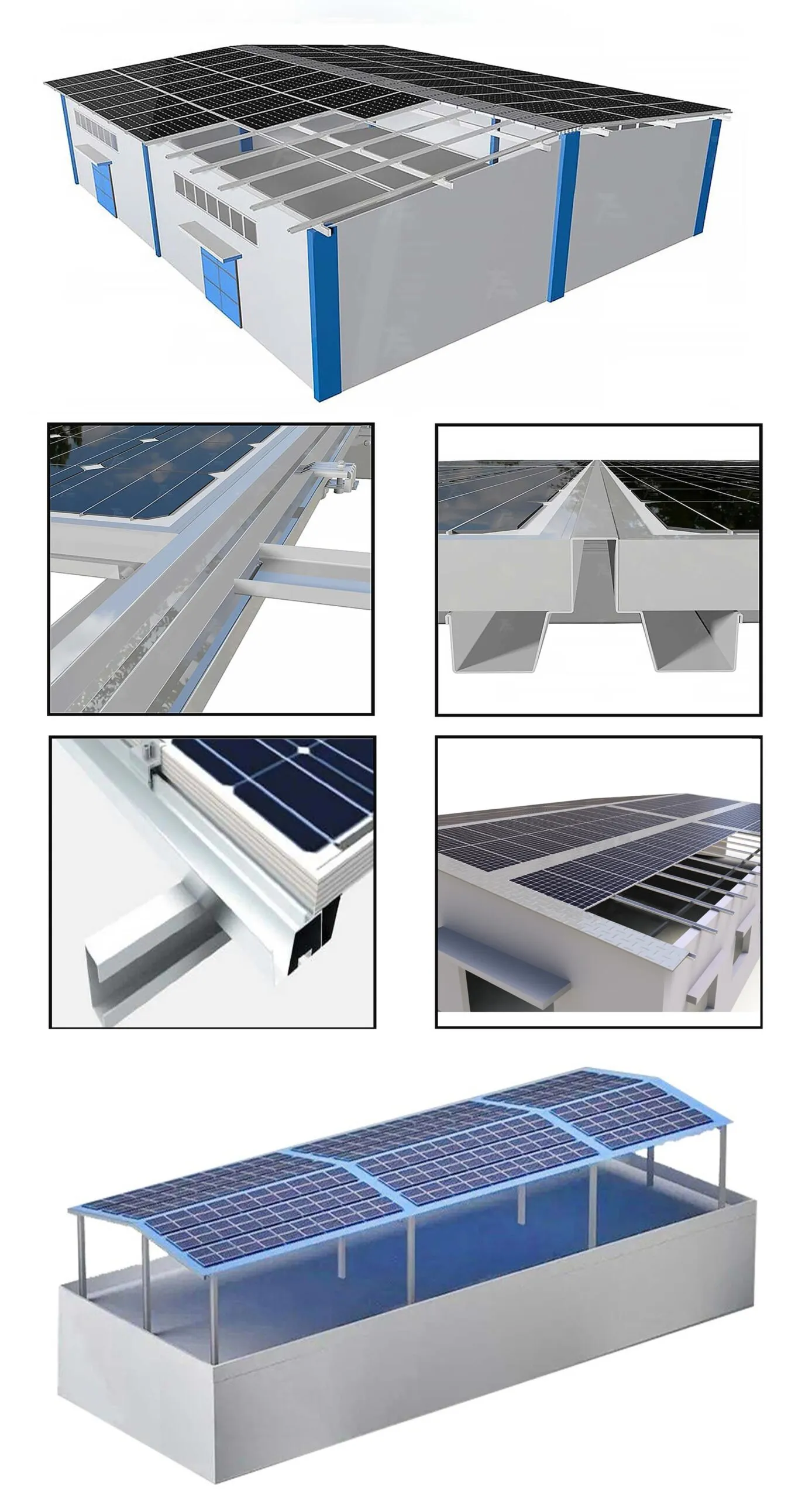

نظام تركيب BIPV – (SAN-BIPM-Q201M) |
||
 |
||
|
خصائص المنتج |
||
|
رقم الموديل |
سان-بيبم-Q201M |
|
|
ضمان المنتج |
15 سنة |
|
|
نظرة عامة على النظام |
||
|
اكتب |
BIPV |
|
|
ترتيب نظام التركيب |
الصفوف، الأعمدة |
|
|
تأطير اللوحة |
غير مؤطرة |
|
|
اتجاه اللوحة |
صورة، المناظر الطبيعية |
|
|
حمل الرياح |
216 كم/ساعة |
|
|
تحميل الثلج |
2.4 كيلو نيوتن/m2 |
|
|
بيانات عامة |
||
|
مواد الهيكل الداعمة |
الألومنيوم، ستانلس ستيل، فولاذ مجلفن |
|
|
مواد الأجزاء الصغيرة |
الألومنيوم، ستانلس ستيل، فولاذ مجلفن |
|
