المواصفات التفصيلية لنظام تركيب السقف المسطح

المكونات والمواصفات الرئيسية:

–

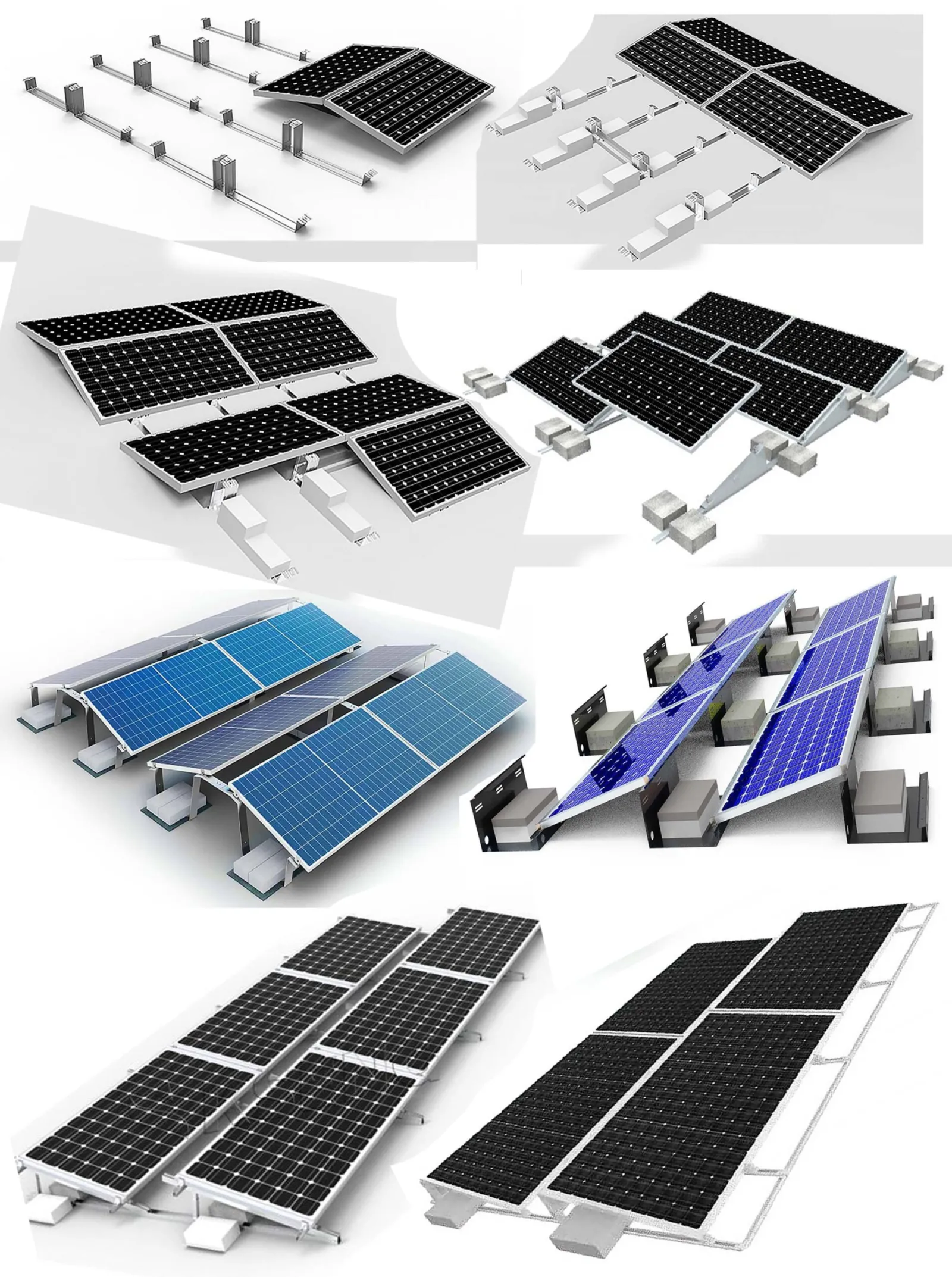

أنظمة الصابورة:

النوع الأكثر شيوعًا للأسقف المسطحة، تستخدم هذه الأنظمة الأوزان (كوابح) لتثبيت هيكل التركيب والألواح الشمسية، مما يلغي الحاجة إلى اختراق السقف.

–

الميل والتوجيه:

يمكن تصميم الأنظمة لزوايا ميل مختلفة (على سبيل المثال، 10-15 درجة، 15-30 درجة، أو 30-60 درجة) لتحسين التقاط الطاقة الشمسية. يمكنهم أيضًا استيعاب اتجاهات الوحدة الأفقية والعمودية.

–

المواد:

تشمل المواد الشائعة الألومنيوم والفولاذ المقاوم للصدأ (SUS304) والفولاذ المجلفن بالغمس الساخن (Q235B، Q355B).

–

حمل الرياح والثلوج:

يجب أن يتم تصميم النظام لتحمل سرعات رياح محددة (على سبيل المثال، <50 م / ث) وأحمال الثلوج (على سبيل المثال، <1.2 كيلو نيوتن / م²).

–

توافق الوحدة:

تم تصميم الأنظمة لاستيعاب الألواح الشمسية ذات الإطارات القياسية وغير المؤطرة.

–

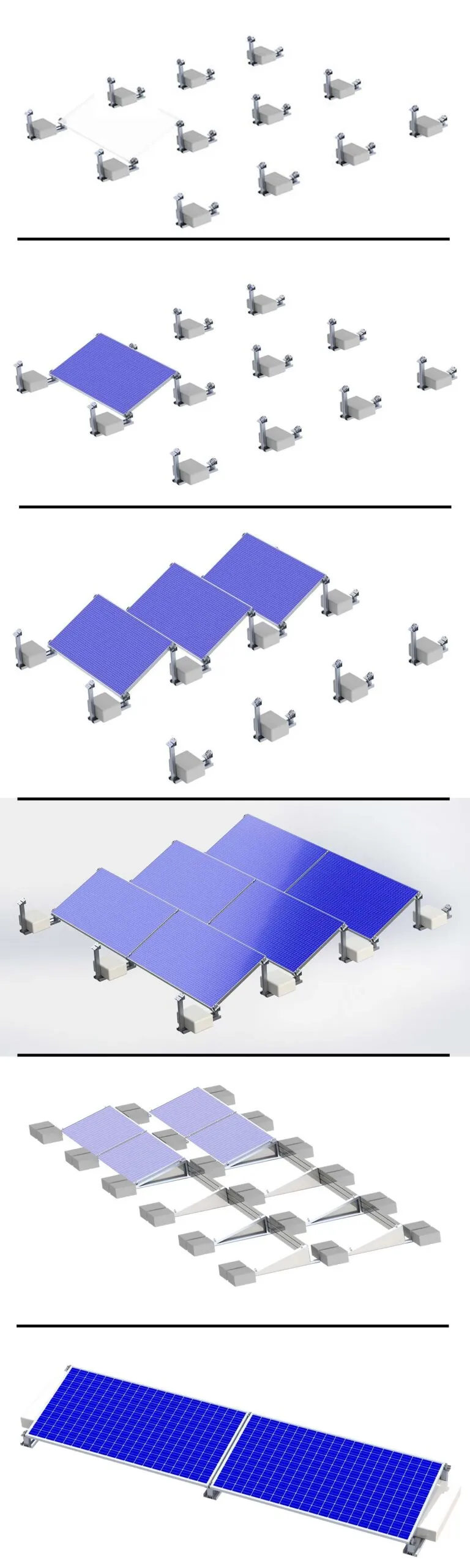

التثبيت:

يجب أن يقلل التثبيت من التشغيل الآلي في الموقع ويضمن الصرف المناسب للسقف.

–

الضمان:

عادةً ما يقدم المصنعون ضمانات على كل من نظام التثبيت (على سبيل المثال، ضمان الشركة المصنعة لمدة 10 سنوات) وعمر الخدمة (على سبيل المثال، عمر الخدمة لمدة 20 عامًا).

–

السلامة والامتثال:

يجب تصميم الأنظمة بحيث تتكامل مع أنظمة الحماية من الصواعق والربط متساوي الجهد.

مثال لمواصفات النظام (من موفر محدد):

–

نوع النظام: نظام التركيب الكهروضوئي للسقف المسطح

–

اتجاه الوحدة: شرق/غرب، شمال/جنوب، أو جنوب

–

ميل الوحدة الاسمية: على الأقل 13 درجة

–

المواد: الألومنيوم، V2A، PE

–

ماكس. طول حقل الوحدة: الحد الأدنى 17 مترًا، أو 34 مترًا مع محمل عائم

–

دقيقة. المسافة إلى حافة السقف: الحد الأقصى 500 مم

–

عرض الوحدة المسموح به: 920 مم - 1200 مم

–

لقط: التثبيت على الجانب القصير من الوحدة لتقليل عدد المشابك

اعتبارات هامة:

–

نوع السقف وحالته:

تأكد من أن السقف مناسب لنظام التثبيت المختار (على سبيل المثال، مقاوم للضغط، ومنحدر مناسب).

–

اللوائح المحلية:

راجع قوانين ولوائح البناء المحلية المتعلقة بتركيبات الألواح الشمسية.

–

التثبيت المهني:

يجب أن يتم تركيب الألواح الشمسية على الأسطح المسطحة بواسطة متخصصين مؤهلين.

مواصفات نظام تركيب السقف المسطح للألواح الشمسية

البند

الوصف / المواصفات

نوع التركيب

نظام تركيب السقف المسطح (الصابورة/غير المخترقة/المثبتة)

خيارات زاوية الميل

5° - 30° (ثابت أو قابل للتعديل على أساس تحسين الطاقة)

مادة الهيكل

سبائك الألومنيوم (AL6005-T5) أو الفولاذ المجلفن بالغمس الساخن

مواد السحابات

الفولاذ المقاوم للصدأ (SUS304)

اتجاه التركيب

صورة أو المناظر الطبيعية

خيارات قاعدة التركيب

صواني الصابورة أو الكتل الخرسانية أو المراسي التي تخترق السقف

تثبيت اللوحة

المشابك المتوسطة والمشابك النهائية مع مجموعات مجمعة مسبقًا

توافق السقف

الأسقف الخرسانية، الأسقف الغشائية، البيتومين، EPDM، TPO

العزل المائي

لا يلزم اختراق السقف في الأنظمة الصابورة؛ وامض إذا اخترقت

مقاومة حمل الرياح

حتى 180 كم/ساعة (استنادًا إلى وزن الصابورة وتصميم النظام)

مقاومة حمل الثلج

ما يصل إلى 2.0 كيلو نيوتن/م² (يعتمد على الموقع)

اعتبارات الصرف الصحي

نظام مصمم للحفاظ على تدفق المياه الطبيعي على السطح

الامتثال للسلامة من الحرائق

يو ال 2703، إيك 61730

طريقة التثبيت

التجميع بدون أدوات ممكن؛ تصميم الأرفف وحدات

إدارة الكابلات

حوامل الكابلات أو المشابك المدمجة

العمر المتوقع

≥ 25 سنة

معايير الامتثال

أس/نزس 1170، يو إل 2703، إيك 61215، دين 1055

SA (SB 202) نظام تركيب نظام الصابورة

خصائص المنتج

رقم الموديل

(SB 202) نظام الصابورة

ضمان المنتج

20 سنة

نظرة عامة على النظام

اكتب

سقف مسطح

ترتيب نظام التركيب

أعمدة

تأطير اللوحة

مؤطرة، غير مؤطرة

اتجاه اللوحة

صورة

أنواع السقف

الخرسانة

الملعب السقف

5-10 °

حمل الرياح

120 كم/ساعة

تحميل الثلج

1.4 كيلو نيوتن/m2

بيانات عامة

عرض اللوحة

995-1134 ملم

الوزن

28 كجم/م2

مواد الهيكل الداعمة

الألومنيوم, ستانلس ستيل

مواد الأجزاء الصغيرة

الفولاذ المقاوم للصدأ
