الوصف
|
المواصفات التفصيلية لنظام التثبيت الأرضي |
|
||||
|
المكونات والمواصفات الرئيسية: |
|||||
|
– |
هيكل الدعم: |
||||
|
|
هذا هو الإطار الذي يحمل الألواح الشمسية. ويمكن تصنيعها من مواد مختلفة مثل الألومنيوم أو الفولاذ، مع خيارات للأنظمة سابقة الهندسة أو الحلول المصممة خصيصًا. |
||||
|
– |
الأسس: |
||||
|
|
يمكن أن تستخدم التركيبات الأرضية أنواعًا مختلفة من الأساسات، بما في ذلك الصابورة (الكتل الخرسانية)، أو الأكوام اللولبية، أو طرق التثبيت المباشر، اعتمادًا على ظروف الموقع ومتطلبات المشروع. |
||||
|
– |
لوحة لقط: |
||||
|
|
يتم تثبيت الألواح الشمسية على هيكل التثبيت باستخدام المشابك، والتي يمكن تخصيصها بناءً على أبعاد اللوحة ومواصفات الشركة المصنعة. |
||||
|
– |
زاوية الميل: |
||||
|
|
غالبًا ما تسمح أنظمة التركيب الأرضية بزوايا إمالة قابلة للتعديل، مما يتيح تحسين التقاط الطاقة الشمسية بناءً على مسار الشمس. |
||||
|
– |
أحمال الرياح والثلوج: |
||||
|
|
يجب أن يأخذ تصميم النظام في الاعتبار ظروف حمل الرياح والثلوج المحلية لضمان السلامة الهيكلية. |
||||
|
– |
مواصفات المواد: |
||||
|
|
يمكن تصنيع هياكل التركيب من مواد مثل الألومنيوم 6082-T6 أو الفولاذ المجلفن، وغالبًا ما تكون بطبقات مقاومة للتآكل مثل الأنودة أو الجلفنة بالغمس الساخن. |
||||
|
– |
اتجاه اللوحة: |
||||
|
|
يمكن تكوين أنظمة التركيب الأرضية إما لتوجيه اللوحة عموديًا أو أفقيًا، وفقًا لاحتياجات الموقع والمشروع المحددة. |
||||
|
– |
رموز التصميم: |
||||
|
|
تم تصميم أنظمة التركيب الأرضية وتصنيعها وفقًا للمعايير والقوانين ذات الصلة، مثل الأكواد الأوروبية وقوانين البناء المحلية. |
||||
|
|
|||||
|
اعتبارات إضافية: |
|||||
|
– |
التضاريس: |
||||
|
|
يمكن تكييف التركيبات الأرضية مع مختلف التضاريس، بما في ذلك الأرض المسطحة أو المنحدرة أو غير المستوية. |
||||
|
– |
إمكانية الوصول: |
||||
|
|
يجب أن يسمح التصميم بسهولة الوصول إلى الألواح للصيانة والتنظيف. |
||||
|
– |
يكلف: |
||||
|
|
يمكن أن تكون أنظمة التثبيت الأرضية أكثر فعالية من حيث التكلفة من خيارات التثبيت الأخرى، خاصة بالنسبة لمنشآت الطاقة الشمسية واسعة النطاق. |
||||
|
– |
التأثير البيئي: |
||||
|
|
يمكن تصميم الحوامل الأرضية لتقليل التأثير البيئي، مثل السماح بنمو النباتات أسفل الألواح. |
||||
|
|
|||||
|
مواصفات نظام التركيب الأرضي للألواح الشمسية |
|||||
|
البند |
الوصف / المواصفات |
||||
|
نوع التركيب |
نظام التثبيت الأرضي (إمالة ثابتة / إمالة قابلة للتعديل / تتبع) |
||||
|
زاوية الميل |
15° – 45° (ثابت أو قابل للتعديل حسب الموقع) |
||||
|
اتجاه النظام |
مواجهة للجنوب (في نصف الكرة الشمالي) أو حسب تصميم الموقع |
||||
|
مادة الهيكل |
سبائك الألومنيوم (Al 6005-T5) أو الفولاذ المجلفن بالغمس الساخن |
||||
|
مادة التثبيت |
الفولاذ المقاوم للصدأ (SUS304) |
||||
|
نوع الأساس |
مسامير أرضية أو أساس خرساني |
||||
|
مقاومة الرياح |
تصل إلى 160 كم/ساعة أو حسب المعايير المحلية |
||||
|
مقاومة حمل الثلج |
ما يصل إلى 1.5 كيلو نيوتن/م² (حسب ظروف الموقع) |
||||
|
نوع تركيب اللوحة |
صورة أو المناظر الطبيعية |
||||
|
قابلية التعديل |
أفقي و/أو رأسي (±20 مم حسب التصميم) |
||||
|
العمر المتوقع |
≥ 25 سنة |
||||
|
معايير الامتثال |
AS/NZS 1170، JIS C8955، DIN 1055، IEC 61215 |
||||
|
درجة الحماية |
الأشعة فوق البنفسجية، والتآكل، ومقاومة للحرارة |
||||
|
طريقة التثبيت |
براغي ميكانيكية، مشابك سهلة القفل، بدون لحام |
||||
|

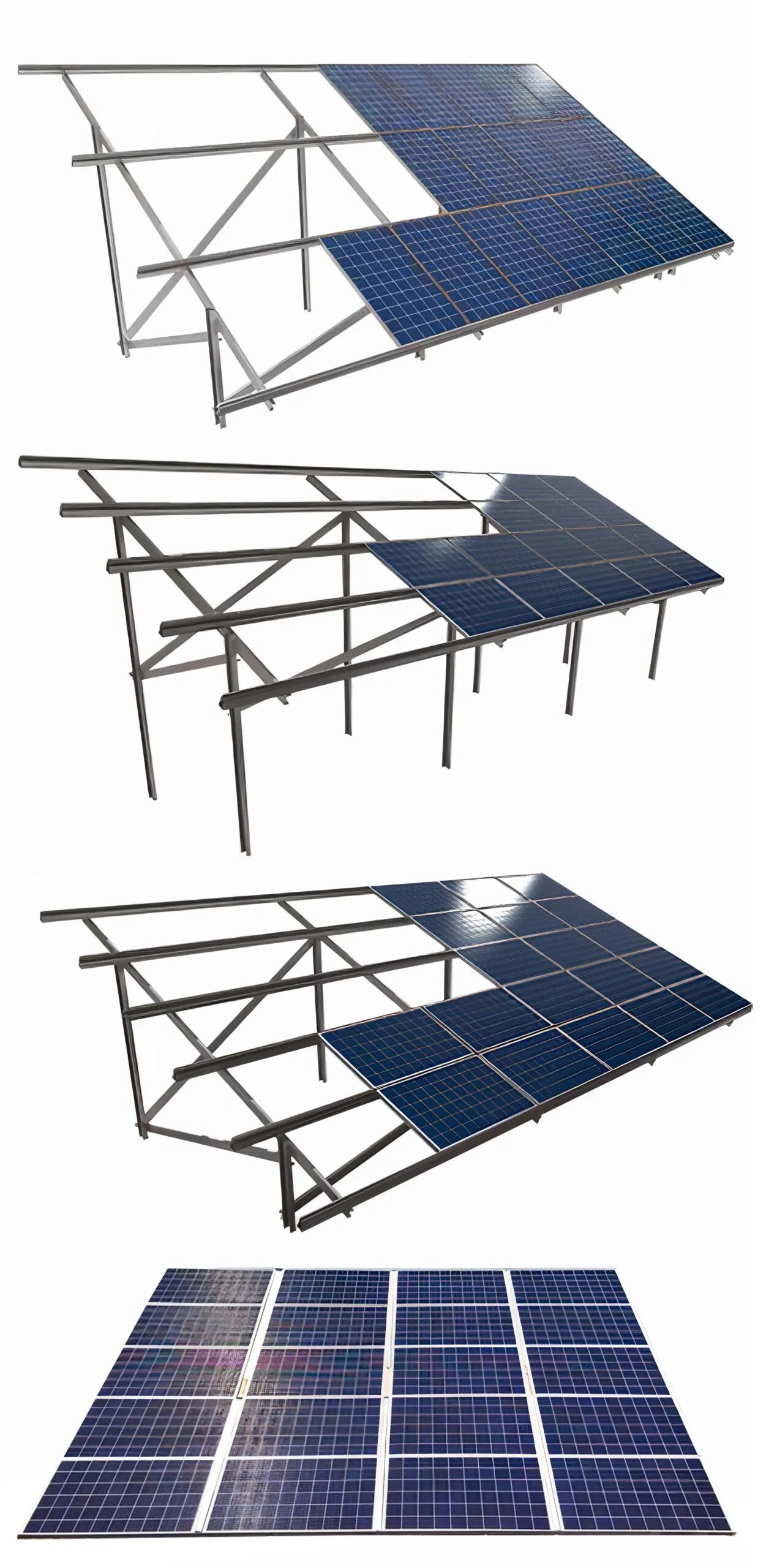

أنظمة التركيب الأرضية ذات الوبر المزدوج ST-DPGR–V1-V3 |
|||||
 |
|||||
|
خصائص المنتج |
|||||
|
رقم الموديل |
ST-DPGR-V1 |
ST-DPGR-V2 |
ST-DPGR-V3 |
||
|
ضمان المنتج |
10 سنوات |
||||
|
نظرة عامة على النظام |
|||||
|
اكتب |
أرضي |
||||
|
اتجاه اللوحة |
صورة، المناظر الطبيعية |
||||
|
زاوية الميل |
22-35 ° |
||||
|
بيانات عامة |
|||||
|
مواد الأجزاء الصغيرة |
الفولاذ المقاوم للصدأ، الفولاذ المجلفن |
||||
