المواصفات التفصيلية لنظام تركيب السقف المائل

المكونات والمواصفات الرئيسية:

–

القضبان:

هذه توفر الإطار الهيكلي لربط الألواح الشمسية. يمكن أن تكون مصنوعة من الألومنيوم أو الفولاذ وهي مصممة للتعامل مع أحمال الرياح والثلوج.

–

أقدام التركيب/الخطافات:

تعمل هذه على تثبيت القضبان في هيكل السقف، غالبًا باستخدام براغي أو مشابك أو خطافات متخصصة يمكن تركيبها أسفل البلاط أو حوله.

–

المشابك:

تعمل هذه على تثبيت الألواح الشمسية على القضبان، مما يضمن تثبيتها بإحكام وتباعدها بشكل صحيح

–

توافق المواد:

يجب أن تكون مكونات نظام التثبيت متوافقة مع مادة السقف (مثل البلاط والصفائح المعدنية والأردواز) لضمان التثبيت المناسب والمتانة على المدى الطويل.

–

مقاومة الطقس:

يجب أن تكون المكونات مصنوعة من مواد مقاومة للتآكل (مثل الألومنيوم والفولاذ المقاوم للصدأ) لتتحمل الظروف الجوية القاسية.

–

اعتبارات التثبيت:

يجب أن يتم تصميم النظام بحيث يكون تركيبه سهلاً وفعالاً، ويقلل من تكاليف العمالة والأضرار المحتملة للسقف.

–

الامتثال للقانون:

يجب أن يفي النظام بقوانين ومعايير البناء ذات الصلة بتركيبات الألواح الشمسية.

أنواع محددة من أنظمة السقف المائل:

–

أنظمة تركيب سقف البلاط:

استخدم خطافات البلاط أو أقدام التثبيت المتخصصة التي تتكامل مع نمط البلاط، والتي لا تتطلب غالبًا اختراق البلاط نفسه.

–

أنظمة تركيب السقف المعدني:

استخدم أقدام التثبيت التي يتم تثبيتها مباشرة على صفائح السقف أو البنية التحتية، ومن المحتمل أن تستخدم براغي ذاتية التنصت أو مشابك متخصصة.

–

الأنظمة العالمية:

توفير المرونة لاستيعاب أنواع السقف المختلفة وتكوينات الألواح، وغالبًا ما يتم ذلك باستخدام أقدام وقضبان تثبيت قابلة للتعديل

عوامل إضافية:

–

الملعب السقف:

تؤثر زاوية السقف على تصميم نظام التثبيت ونوع المكونات المستخدمة.

–

أحمال الثلوج والرياح:

يجب أن يكون النظام مصممًا لتحمل أحمال الثلوج والرياح المحددة في موقع التثبيت.

–

التأريض والترابط:

يعد التأريض والربط المناسبين للنظام أمرًا ضروريًا للسلامة الكهربائية.

–

الحماية من الصواعق:

فكر في دمج تدابير الحماية من الصواعق، خاصة بالنسبة للأنظمة المثبتة على المباني الشاهقة.

مواصفات نظام تركيب السقف المائل للألواح الشمسية

البند

الوصف / المواصفات

نوع التركيب

نظام تركيب السقف المائل

أنواع السقف المدعومة

سقف من البلاط، سقف معدني، سقف من الألواح الإسفلتية

زاوية الميل

يعتمد على انحدار السقف (عادةً من 15 درجة إلى 45 درجة)، أو الإطارات القابلة لضبط الإمالة

اتجاه التركيب

صورة / المناظر الطبيعية

طريقة التركيب

التثبيت على أساس السكك الحديدية باستخدام خطافات السقف أو المشابك أو الأقواس على شكل حرف L

مادة الهيكل

سبائك الألومنيوم (AL6005-T5)

مواد السحابات

الفولاذ المقاوم للصدأ (SUS304)

نوع السكك الحديدية

سكة من الألومنيوم المبثوق مع لمسة نهائية بأكسيد

تثبيت اللوحة

المشابك المتوسطة والمشابك النهائية

طريقة التثبيت

مخترق للسقف أو غير مخترق حسب نوع السقف

مقاومة حمل الرياح

حتى 160 كم/ساعة (حسب ظروف الموقع)

مقاومة حمل الثلج

ما يصل إلى 1.4 - 2.4 كيلو نيوتن/م² (حسب موقع السطح)

العزل المائي

جوانات مطاطية EPDM، أو ألواح وامضة، أو مادة مانعة للتسرب من السيليكون

قابلية التعديل

دعم تعديلات المحاذاة الرأسية والأفقية

مقاومة الحريق

مكونات معتمدة من UL 2703 وIEC 61730

العمر المتوقع

≥ 25 سنة

معايير الامتثال

AS/NZS 1170، DIN 1055، UL 2703، JIS C8955

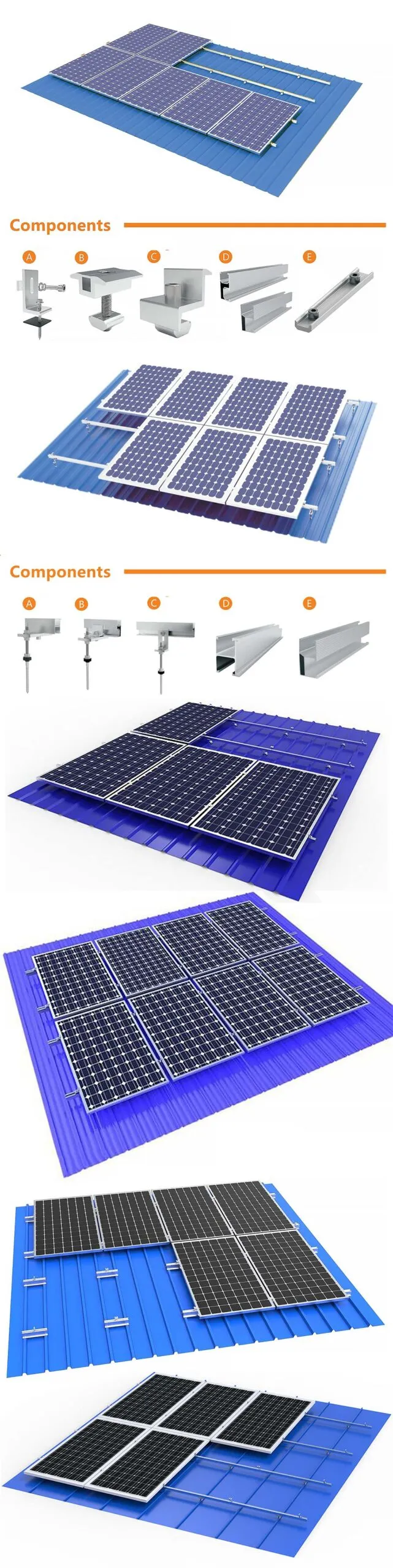

FON-SAN-Kit 5000 نظام تركيب الطاقة الشمسية على السقف المعدني

خصائص المنتج

رقم الموديل

فون-سان-كيت 5000

ضمان المنتج

15 سنة

نظرة عامة على النظام

اكتب

سقف مائل

ترتيب نظام التركيب

الصفوف

تأطير اللوحة

مؤطرة، غير مؤطرة

اتجاه اللوحة

صورة، المناظر الطبيعية

أنواع السقف

التماس المعدنية والصلب

الملعب السقف

0-15 °

حمل الرياح

216 كم/ساعة

تحميل الثلج

1.4 كيلو نيوتن/m2

بيانات عامة

مواد الهيكل الداعمة

الألومنيوم

مواد الأجزاء الصغيرة

الألومنيوم, ستانلس ستيل
