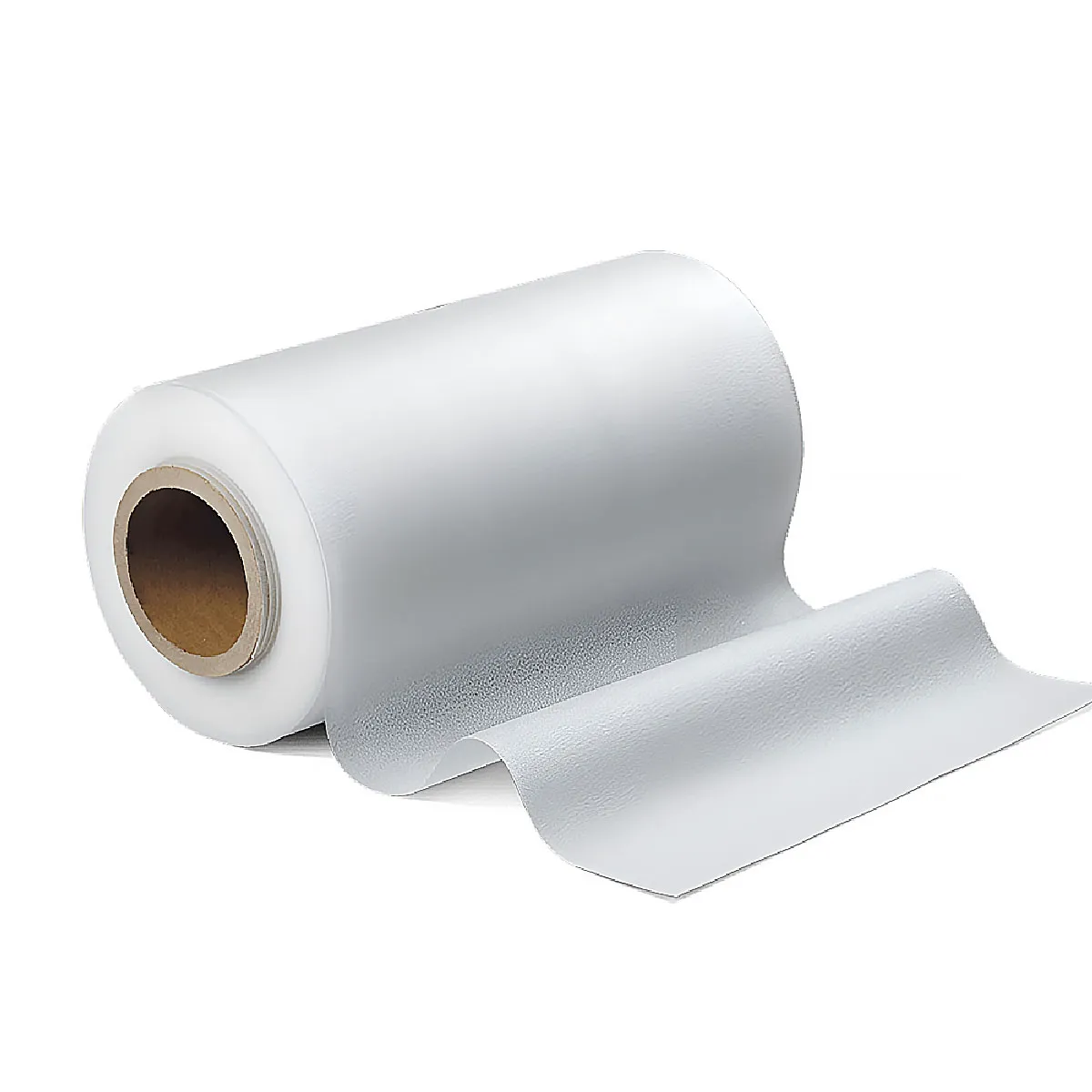

عام المواصفات حول سولار ورقة خلفية

ال backsheet في الألواح الشمسية هي الطبقة التي تغطي الجزء الخلفي من اللوح الشمسي وهي جزء مهم من هيكلها، حيث تحمي الخلايا الشمسية ومكوناتها الداخلية.

أهم وظائف ال backsheet

–

عزل كهربائي لحماية النظام من التسربات الكهربائية.

–

يمنع اختراق الرطوبة لحماية الخلايا الشمسية.

–

يتحمل الأشعة فوق البنفسجية لفترات طويلة دون أن يتدهور.

–

يحسن كفاءة الألواح الشمسية على المدى الطويل.

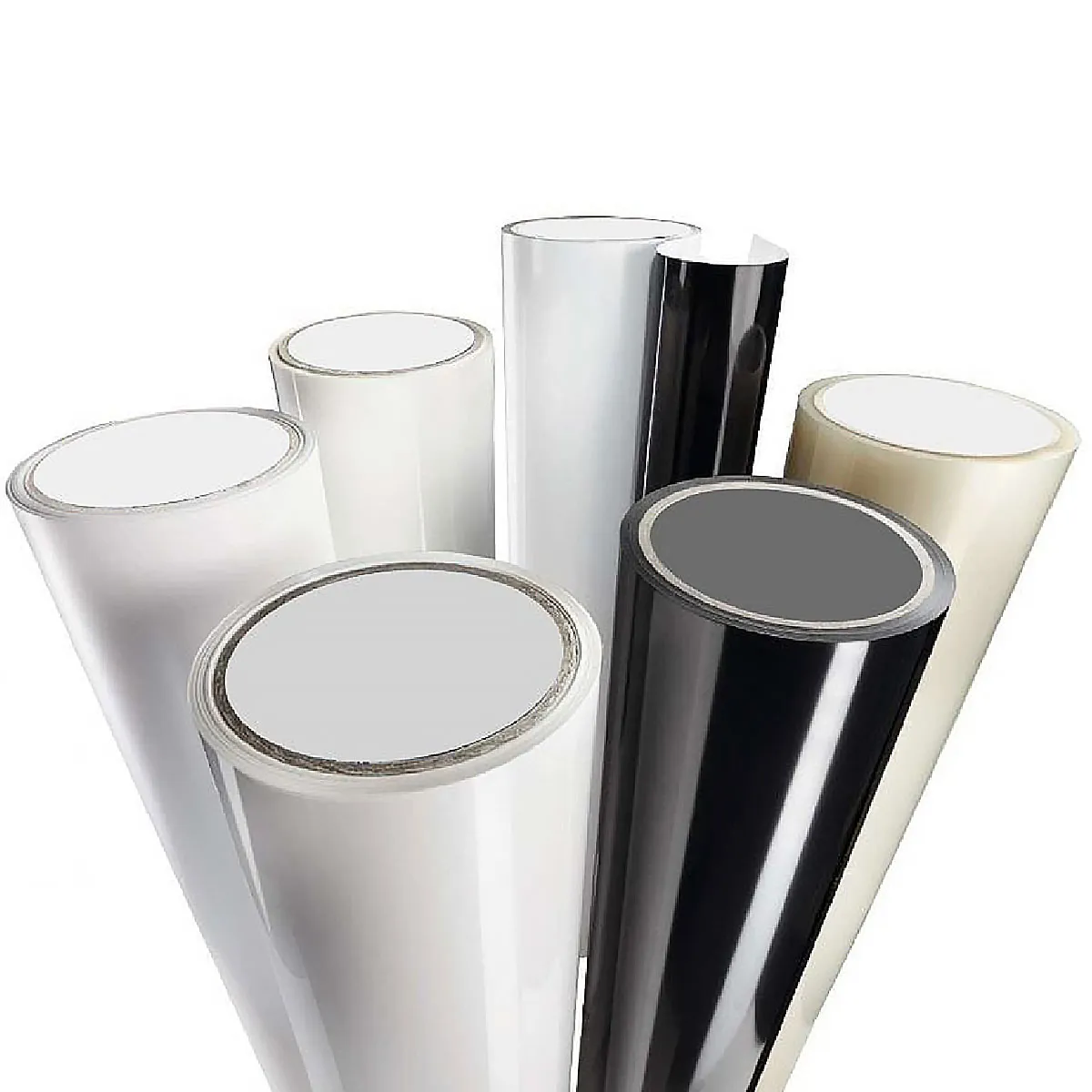

الأنواع الشائعة من backsheet:

–

أبيض backsheet: مشهور لأنه يعكس الحرارة.

–

أسود backsheet: يستخدم لأغراض جمالية ولكنه يمتص المزيد من الحرارة.

–

شفاف backsheet: يستخدم في بعض تصاميم الوحدات ثنائية الوجه.

أمثلة على المواصفات لبعض أنواع مغلف للطاقة الشمسية

الطبقة الخلفية من الألواح الشمسية (النوع: RO-PET)

المواصفات الفنية

خصائص

الوحدات

المعلمة

اللون

أبيض أو أسود

سمك

مم

320 ± 20

الطول

م/لفة

150

العرض

مم

التخصيص0/+7

قوة الشد

الآلام والكروب الذهنية

مد ≥100، تد≥ 100

استطالة عند الاستراحة

الآلام والكروب الذهنية

مد ≥100، تد≥ 80

الحرارة يتقلص 150℃، 30 دقيقة)

% <

1.5

قوة تقشير فيلم PVDF/PET

≥ 4.0 ن/سم

قوة التقشير BS/EVA ≥

60 ن / 1.5 سم

الانعكاس الداخلي

≥ 80%

اختبار سقوط الرمال

≥160L

معدل انتقال بخار الماء 38 ℃90% رطوبة نسبية

1.5g/m2

انهيار الجهد

≥ 20 كيلو فولت

التفريغ الجزئي

≥ 1500 فولت تيار مستمر

CTI

≥ 600V

المؤشر الحراري TI

120 ℃

ظروف بيئة الاختبار: درجة الحرارة 23 ± 2 ℃ ,
الرطوبة 50 ± 15% ر

خصائص ممتازة

–

مصممة مع PVDF/أده/PET/هيكل الطلاء

–

قوة الشد ≥100 ميجاباسكال والاستطالة عند الكسر ≥80%

–

جهد انهيار عالي يبلغ ≥18 كيلو فولت وجهد تفريغ جزئي استثنائي يبلغ 1000 فولت أو 1500 فولت

–

نفاذية ضوء ممتازة (≥85%) وانعكاسية (≥75%)

–

الطقس المتميز والاستقرار الحراري

الطبقة الخلفية من الألواح الشمسية (النوع: PET-KPC)

المواصفات الفنية

نموذج

الألوان

سمك الكلي

اتساع

الهيكل

سمك كل طبقة (السمك القياسي)

انشاين 301Y (1000V)

أبيض، أسود

287.5 ميكرومتر (0، +5%)

≥1300 ملم

بفدف//أده//PET//طلاء

22. 5 ميكرومتر//10 ميكرومتر//250 ميكرومتر//5 ميكرومتر

انشاين 301H (1500V)

أبيض، أسود

312.5 ميكرومتر (0، +5%)

≥1300 ملم

بفدف//أده//PET//طلاء

22. 5 ميكرومتر//10 ميكرومتر//250 ميكرومتر//5 ميكرومتر

Inshine301Y-T (1000 فولت)

شفاف

287.5 ميكرومتر (0، +5%)

≥1300 ملم

بفدف//أده//PET//طلاء

22. 5 ميكرومتر//10 ميكرومتر//250 ميكرومتر//5 ميكرومتر

Inshine301H-T (1500 فولت)

شفاف

312.5 ميكرومتر (0، +5%)

≥1300 ملم

بفدف//أده//PET//طلاء

22. 5 ميكرومتر//10 ميكرومتر//250 ميكرومتر//5 ميكرومتر

مشروع اختبار

وحدة

المعيار المقتبس

قيمة المواصفات

المظهر

—

—

بدون شوائب، فقاعة، أضعاف، الخ.

قوة الشد

MPa

جيجابايت/ت 13542.2-2009

TD≥100؛ MD≥100

استطالة عند الاستراحة

%

جيجابايت/ت 13542.2-2009

TD≥80؛ MD≥100

معدل الانكماش الساخن (150 درجة مئوية - 30 دقيقة)

%

جيجابايت/ت 13542.2-2009

-0.2 ≥TD ≥0.2؛ مد ≥0.6

التصاق الطلاء

الصف

جيجابايت/ت 9286-1998

المستوى. 0

قوة التقشير باستخدام مادة EVA

ن / سم

جيجابايت/ت 2790-1995

≥60

انهيار الجهد

كيلو فولت

جيجابايت/ت 1408.1-2016

≥18

جهد التفريغ الجزئي

VDC

إيك 60664-1-2007

Inshine301Y: 1000 فولت

Inshine301H: 1500 فولت

نفاذية بخار الماء 38 درجة مئوية-90% ر

g/(م² يوم)

جيجابايت/ت 26253-2010

<2.0

مقاومة الحجم

Ω.CM

جيجابايت/ت 31838-2-2019

≥1.0*10¹⁵

الانعكاسية (400 نانومتر - 1100 نانومتر)

%

أستم E424-2015

≥75% (اكتب KPC)

نفاذية الضوء (400 نانومتر - 1100 نانومتر)

%

أستم E424-2015

≥85% (KPC الشفاف)

معالجة الماء المغلي

كشف المظهر

—

جيجابايت/ت 17748-2008

لا التصفيح، لا رغوة، لا تكسير

قوة التقشير باستخدام مادة EVA

ن / سم

≥40

اختبار دورة البرد والحرارة

كشف المظهر

—

إيك 61215-2-2016

لا التصفيح، لا رغوة، لا تكسير
