الوصف
|
المواصفات التفصيلية لنظام التثبيت الأرضي |
|
|||||||||
|
المكونات والمواصفات الرئيسية: |
||||||||||
|
– |
هيكل الدعم: |
|||||||||
|
هذا هو الإطار الذي يحمل الألواح الشمسية. ويمكن تصنيعها من مواد مختلفة مثل الألومنيوم أو الفولاذ، مع خيارات للأنظمة سابقة الهندسة أو الحلول المصممة خصيصًا. |
||||||||||
|
– |
الأسس: |
|||||||||
|

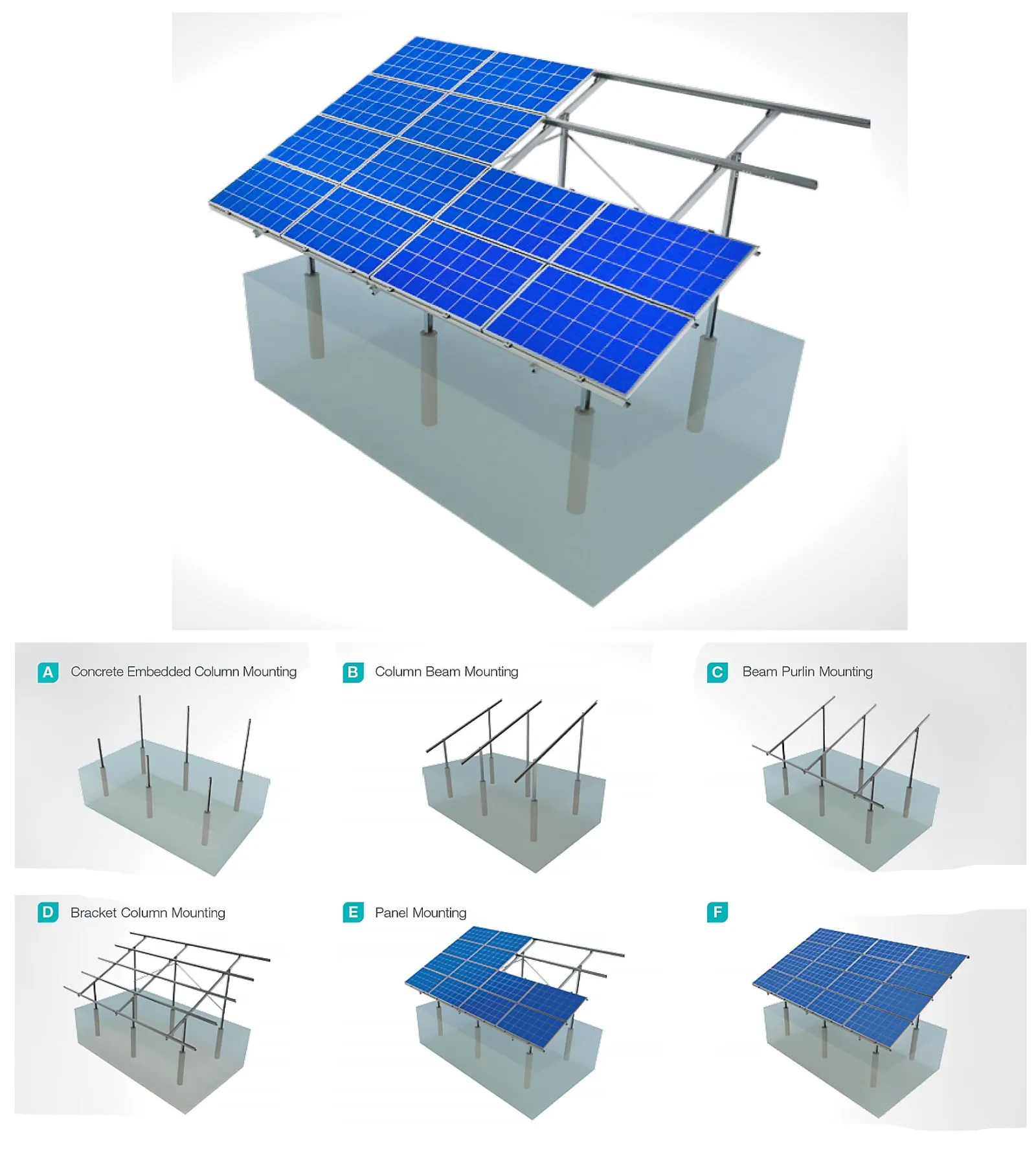

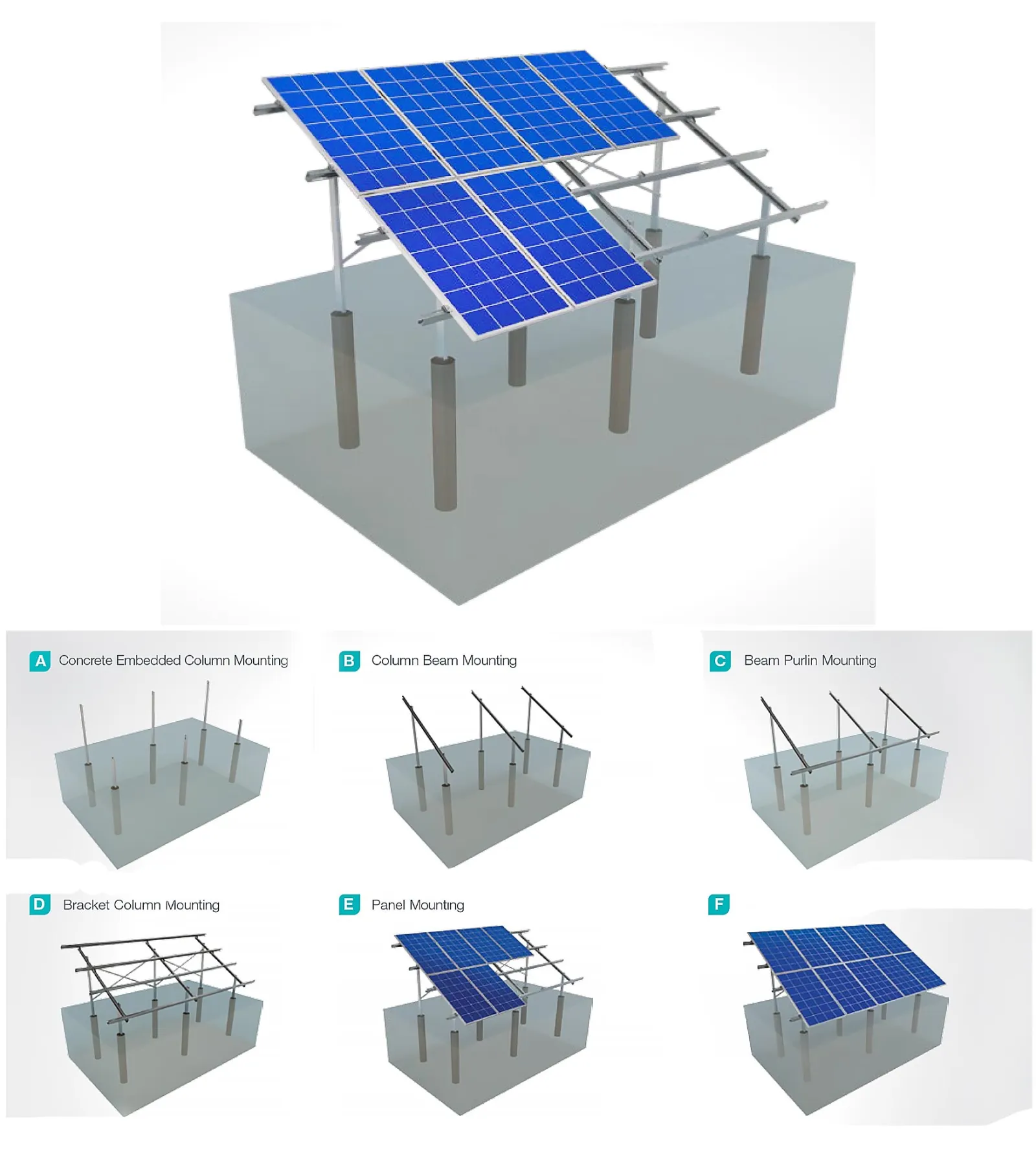

يمكن أن تستخدم التركيبات الأرضية أنواعًا مختلفة من الأساسات، بما في ذلك الصابورة (الكتل الخرسانية)، أو الأكوام اللولبية، أو طرق التثبيت المباشر، اعتمادًا على ظروف الموقع ومتطلبات المشروع. |
||||||||||
|
– |
لوحة لقط: |
|||||||||
|
يتم تثبيت الألواح الشمسية على هيكل التثبيت باستخدام المشابك، والتي يمكن تخصيصها بناءً على أبعاد اللوحة ومواصفات الشركة المصنعة. |
||||||||||
|
– |
زاوية الميل: |
|||||||||
|
غالبًا ما تسمح أنظمة التركيب الأرضية بزوايا إمالة قابلة للتعديل، مما يتيح تحسين التقاط الطاقة الشمسية بناءً على مسار الشمس. |
||||||||||
|
– |
أحمال الرياح والثلوج: |
|||||||||
|
يجب أن يأخذ تصميم النظام في الاعتبار ظروف حمل الرياح والثلوج المحلية لضمان السلامة الهيكلية. |
||||||||||
|
– |
مواصفات المواد: |
|||||||||
|
يمكن تصنيع هياكل التركيب من مواد مثل الألومنيوم 6082-T6 أو الفولاذ المجلفن، وغالبًا ما تكون بطبقات مقاومة للتآكل مثل الأنودة أو الجلفنة بالغمس الساخن. |
||||||||||
|
– |
اتجاه اللوحة: |
|||||||||
|
يمكن تكوين أنظمة التركيب الأرضية إما لتوجيه اللوحة عموديًا أو أفقيًا، وفقًا لاحتياجات الموقع والمشروع المحددة. |
||||||||||
|
– |
رموز التصميم: |
|||||||||
|
تم تصميم أنظمة التركيب الأرضية وتصنيعها وفقًا للمعايير والقوانين ذات الصلة، مثل الأكواد الأوروبية وقوانين البناء المحلية. |
||||||||||
|
اعتبارات إضافية: |
||||||||||
|
– |
التضاريس: |
|||||||||
|
يمكن تكييف التركيبات الأرضية مع مختلف التضاريس، بما في ذلك الأرض المسطحة أو المنحدرة أو غير المستوية. |
||||||||||
|
– |
إمكانية الوصول: |
|||||||||
|
يجب أن يسمح التصميم بسهولة الوصول إلى الألواح للصيانة والتنظيف. |
||||||||||
|
– |
يكلف: |
|||||||||
|
يمكن أن تكون أنظمة التثبيت الأرضية أكثر فعالية من حيث التكلفة من خيارات التثبيت الأخرى، خاصة على نطاق واسع |
||||||||||
|
– |
التأثير البيئي: |
|||||||||
|
يمكن تصميم الحوامل الأرضية لتقليل التأثير البيئي، مثل السماح بنمو النباتات أسفل الألواح. |
||||||||||
|
مواصفات نظام التركيب الأرضي للألواح الشمسية |
||||||||||
|
البند |
الوصف / المواصفات |
|||||||||
|
نوع التركيب |
نظام التثبيت الأرضي (إمالة ثابتة / إمالة قابلة للتعديل / تتبع) |
|||||||||
|
زاوية الميل |
15° – 45° (ثابت أو قابل للتعديل حسب الموقع) |
|||||||||
|
اتجاه النظام |
مواجهة للجنوب (في نصف الكرة الشمالي) أو حسب تصميم الموقع |
|||||||||
|
مادة الهيكل |
سبائك الألومنيوم (Al 6005-T5) أو الفولاذ المجلفن بالغمس الساخن |
|||||||||
|
مادة التثبيت |
الفولاذ المقاوم للصدأ (SUS304) |
|||||||||
|
نوع الأساس |
مسامير أرضية أو أساس خرساني |
|||||||||
|
مقاومة الرياح |
تصل إلى 160 كم/ساعة أو حسب المعايير المحلية |
|||||||||
|
مقاومة حمل الثلج |
ما يصل إلى 1.5 كيلو نيوتن/م² (حسب ظروف الموقع) |
|||||||||
|
نوع تركيب اللوحة |
صورة أو المناظر الطبيعية |
|||||||||
|
قابلية التعديل |
أفقي و/أو رأسي (±20 مم حسب التصميم) |
|||||||||
|
العمر المتوقع |
≥ 25 سنة |
|||||||||
|
معايير الامتثال |
AS/NZS 1170، JIS C8955، DIN 1055، IEC 61215 |
|||||||||
|
درجة الحماية |
الأشعة فوق البنفسجية، والتآكل، ومقاومة للحرارة |
|||||||||
|
طريقة التثبيت |
براغي ميكانيكية، مشابك سهلة القفل، بدون لحام |
|||||||||
|

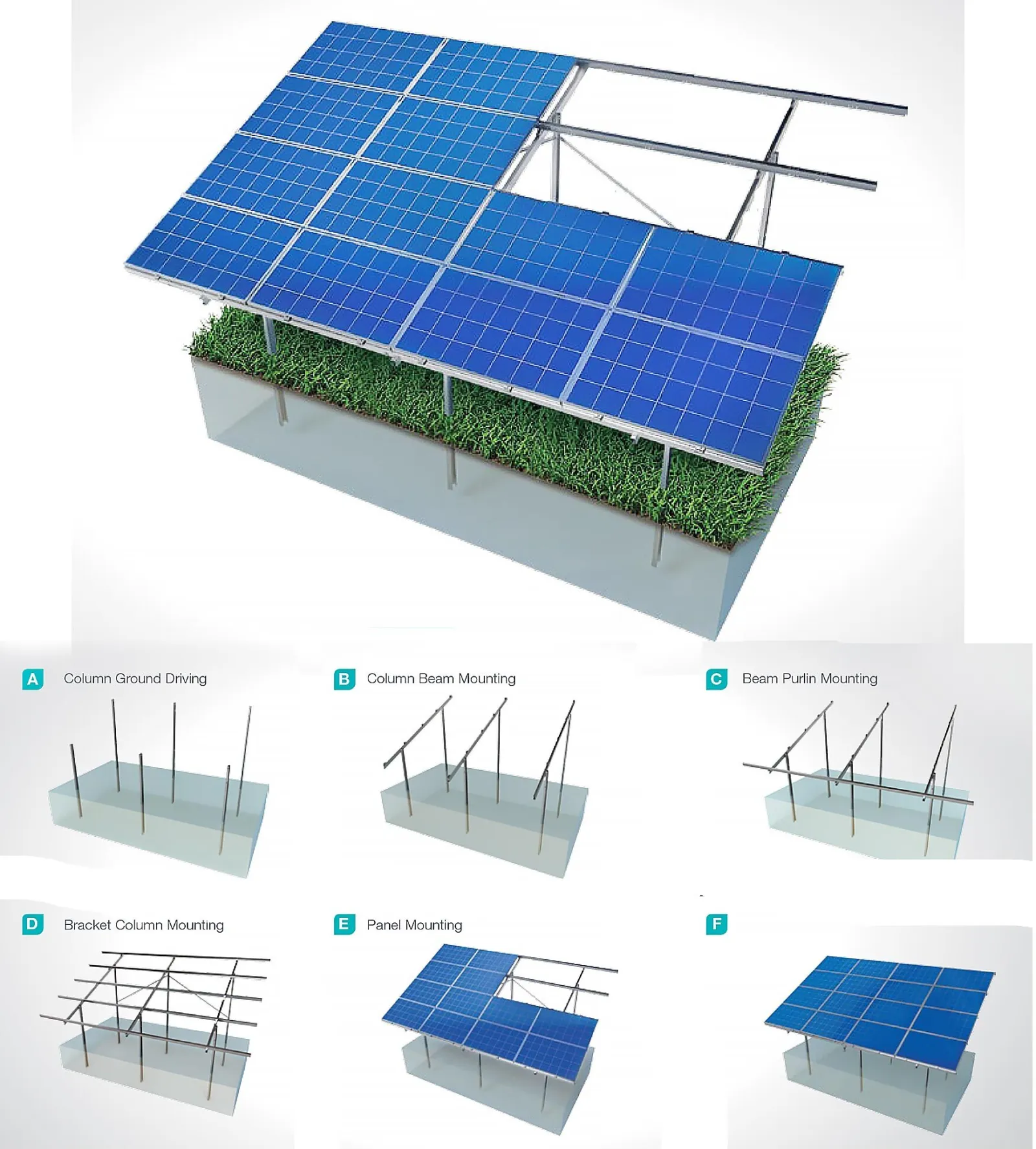

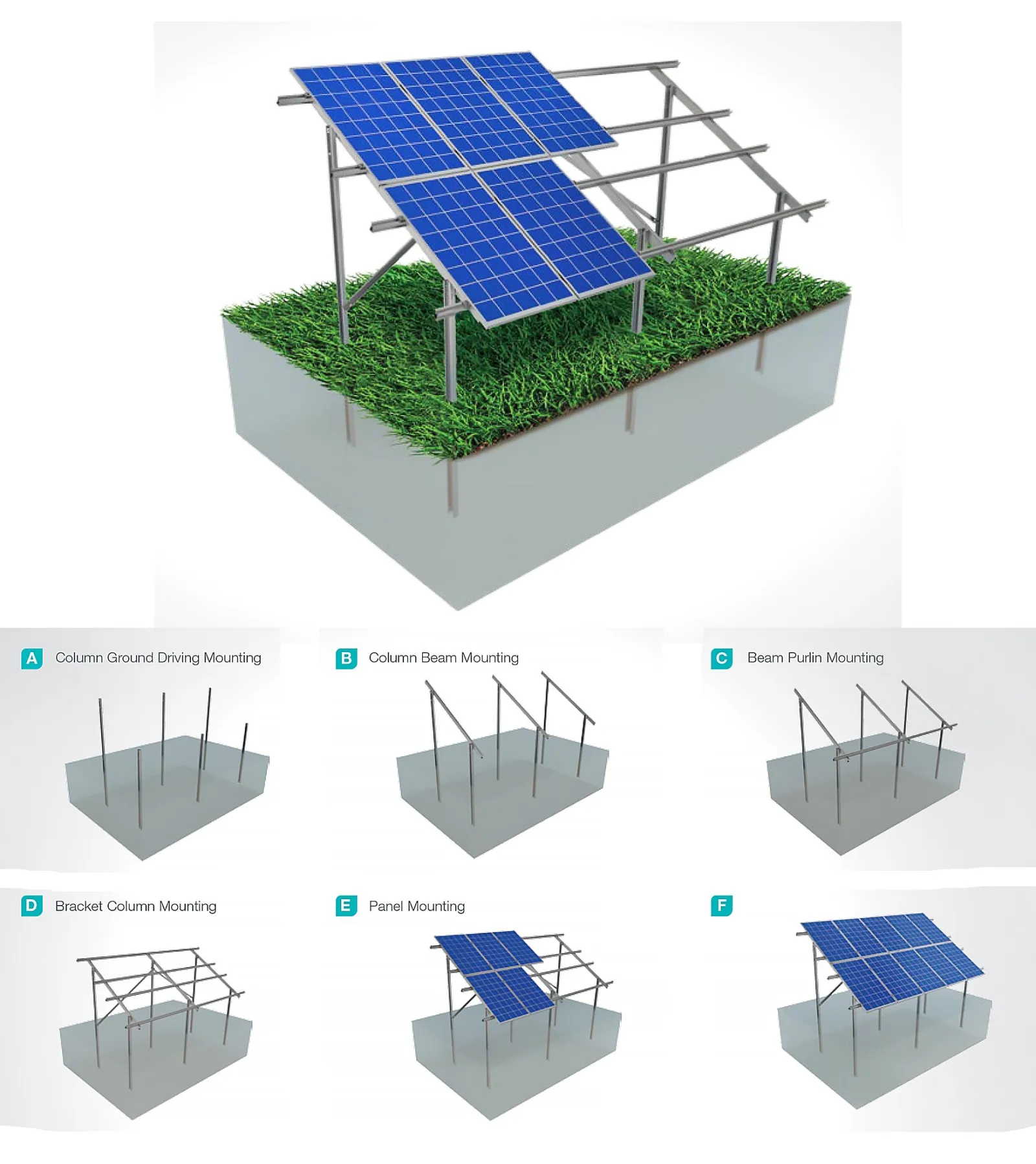

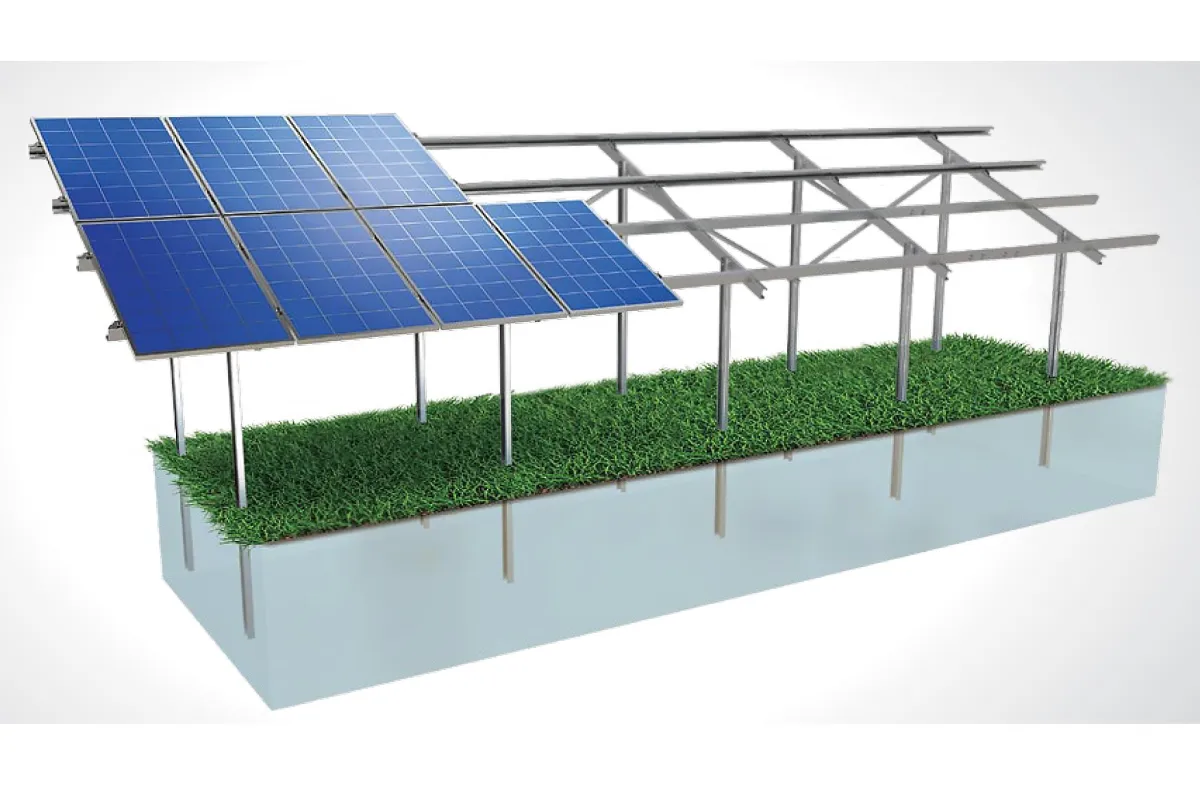

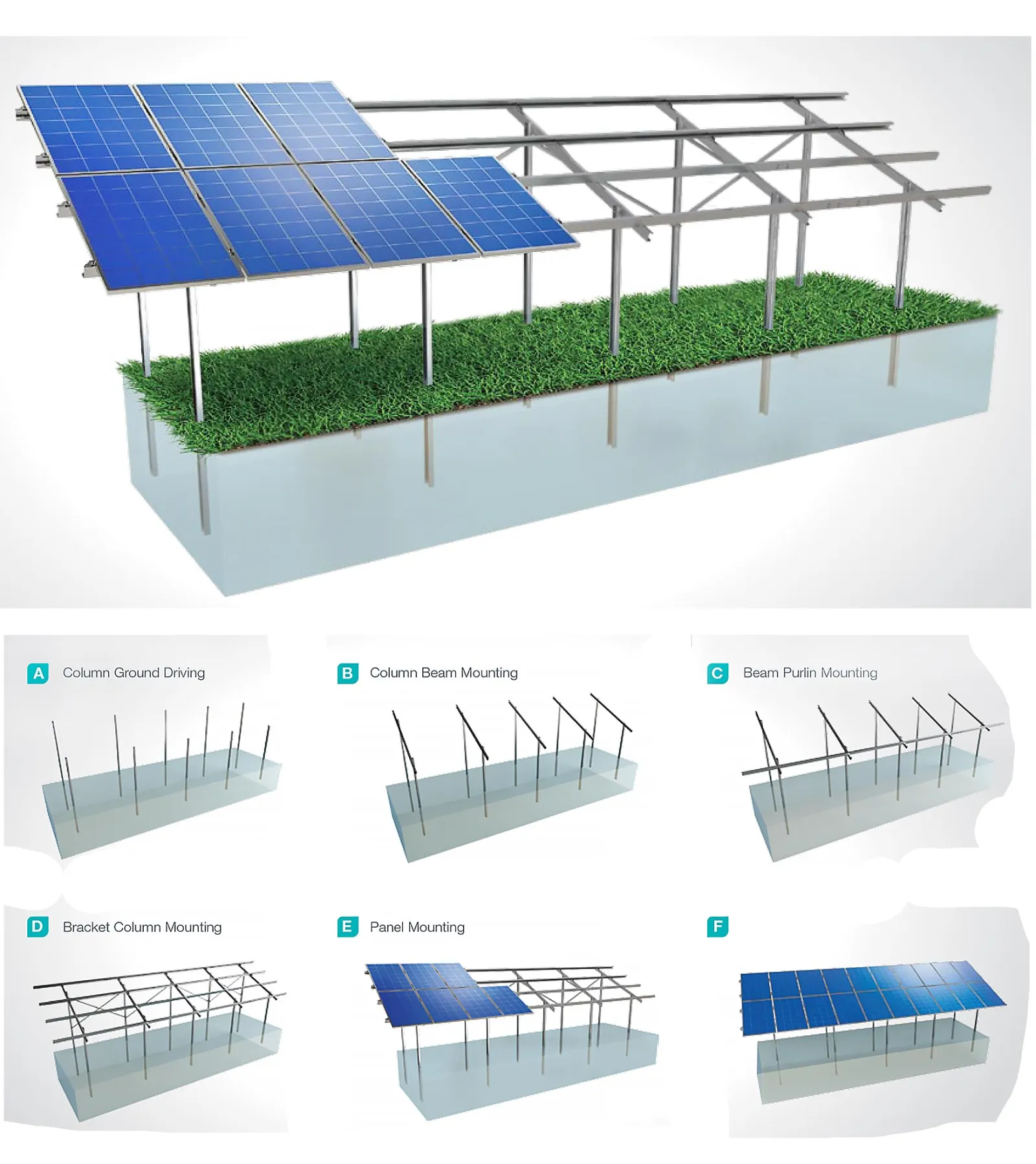

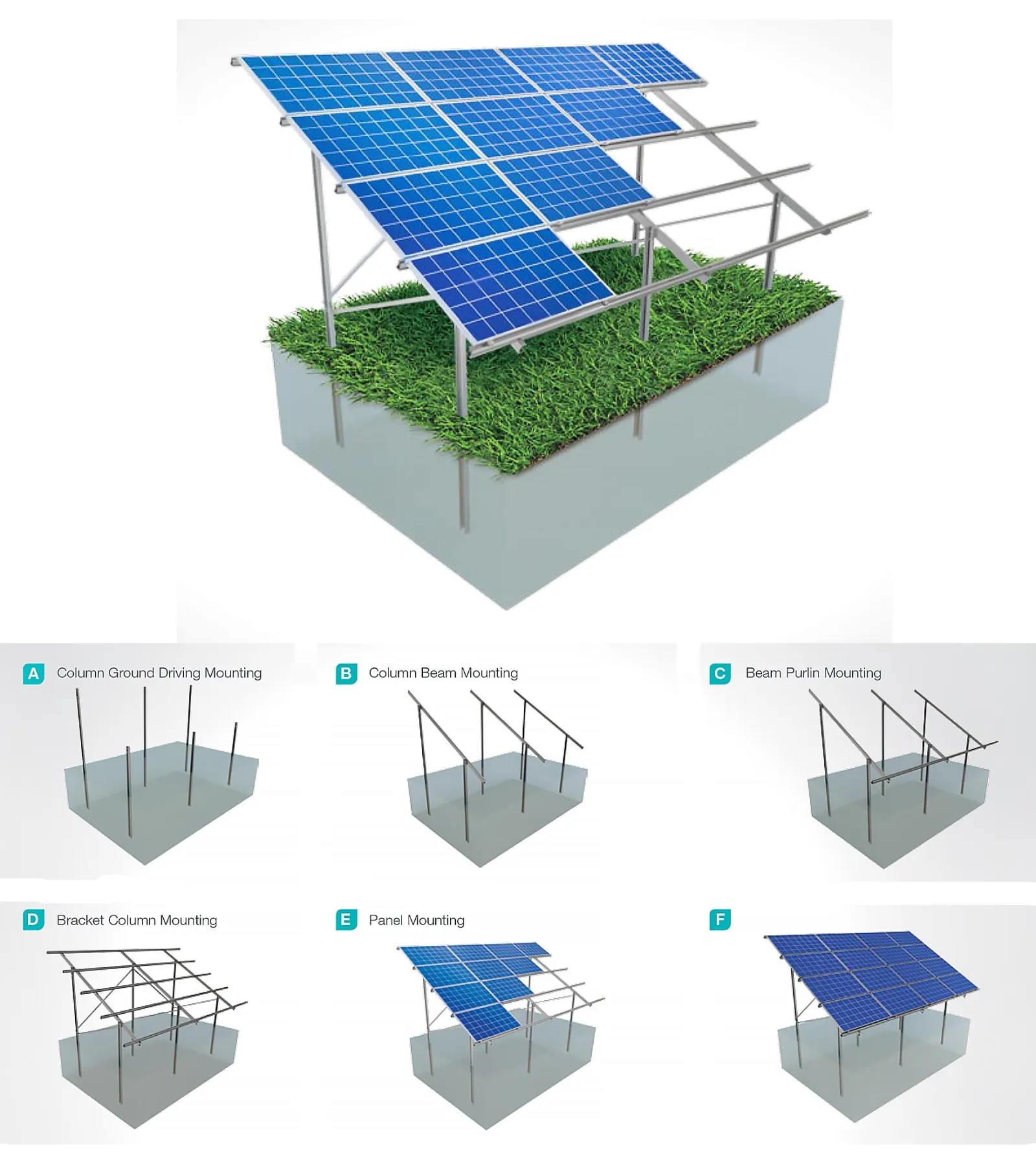

ST-DSgms (إصدار متعدد) نظام تركيب فولاذي مدفوع بالأرض |
||||||||||
 |
||||||||||
|
خصائص المنتج |
||||||||||
|
رقم الموديل |
ST-DSgms V1 |
ST-DSgms V2 |
ST-DSgms V3 |
ST-DSgms V4 |
ST-DSgms V5 |
ST-DSgms V6 |
ST-DSgms V7 |
|||
|
ضمان المنتج |
15 سنة |
|||||||||
|
نظرة عامة على النظام |
||||||||||
|
اكتب |
أرضي |
|||||||||
|
ترتيب نظام التركيب |
الصفوف |
|||||||||
|
تأطير اللوحة |
مؤطرة، غير مؤطرة |
|||||||||
|
اتجاه اللوحة |
صورة، المناظر الطبيعية |
|||||||||
|
زاوية الميل |
0-60 ° |
|||||||||
|
بيانات عامة |
||||||||||
|
مواد الهيكل الداعمة |
الألومنيوم, الصلب المجلفن |
|||||||||
|
مواد الأجزاء الصغيرة |
الفولاذ المقاوم للصدأ |
|||||||||
