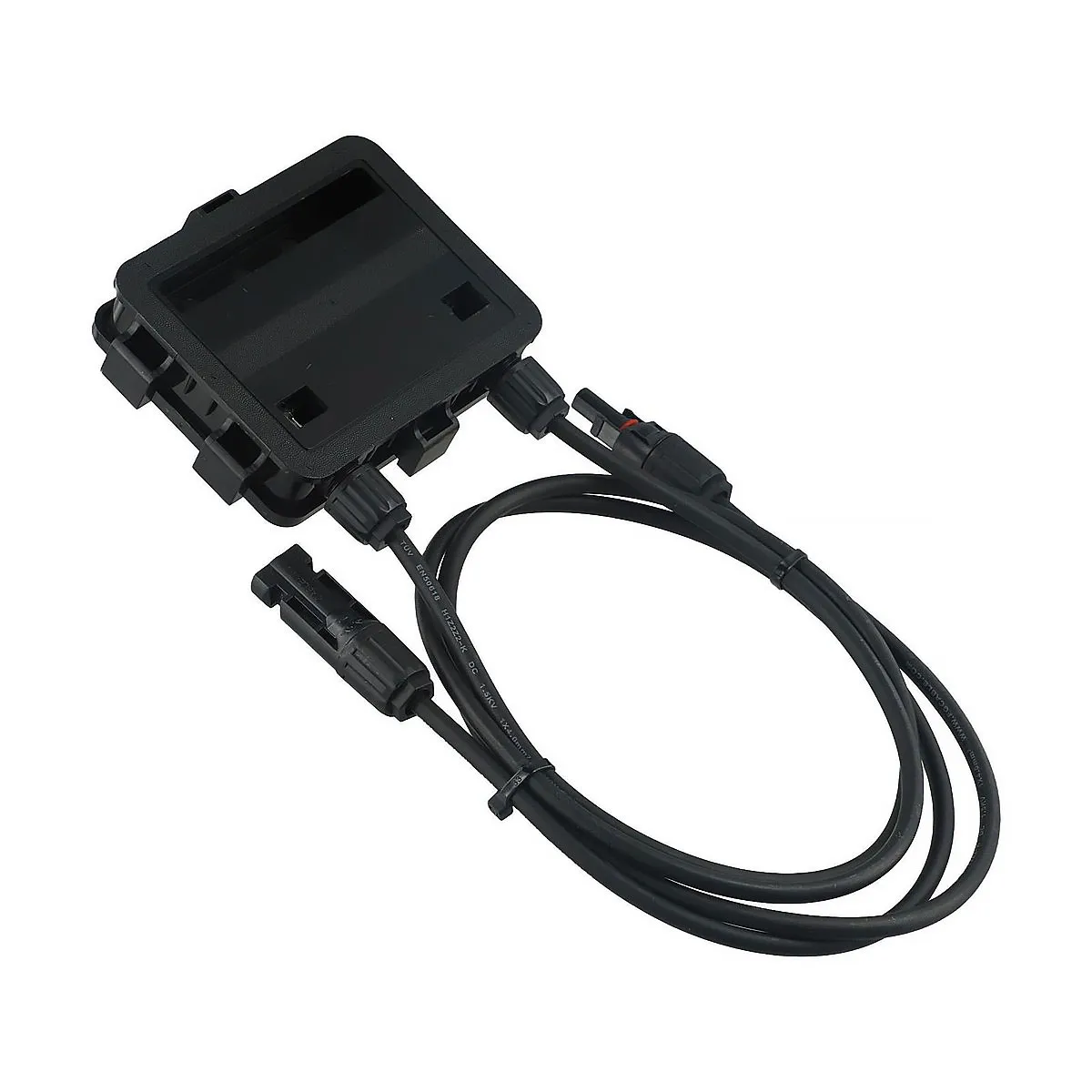

الوصف
|

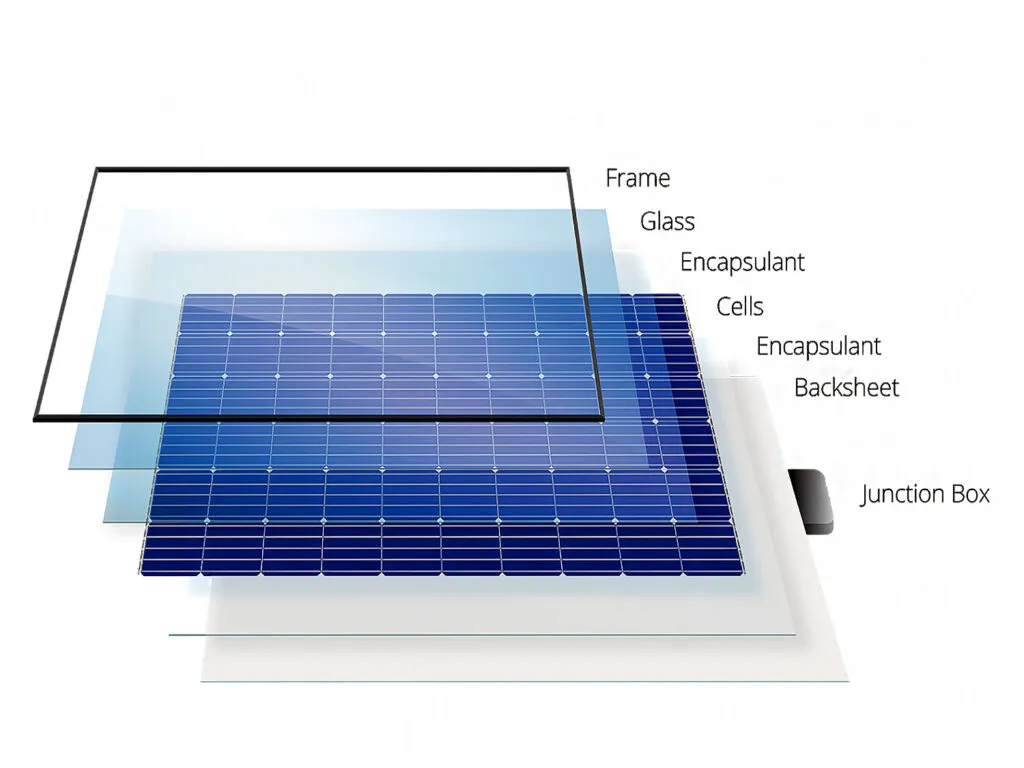

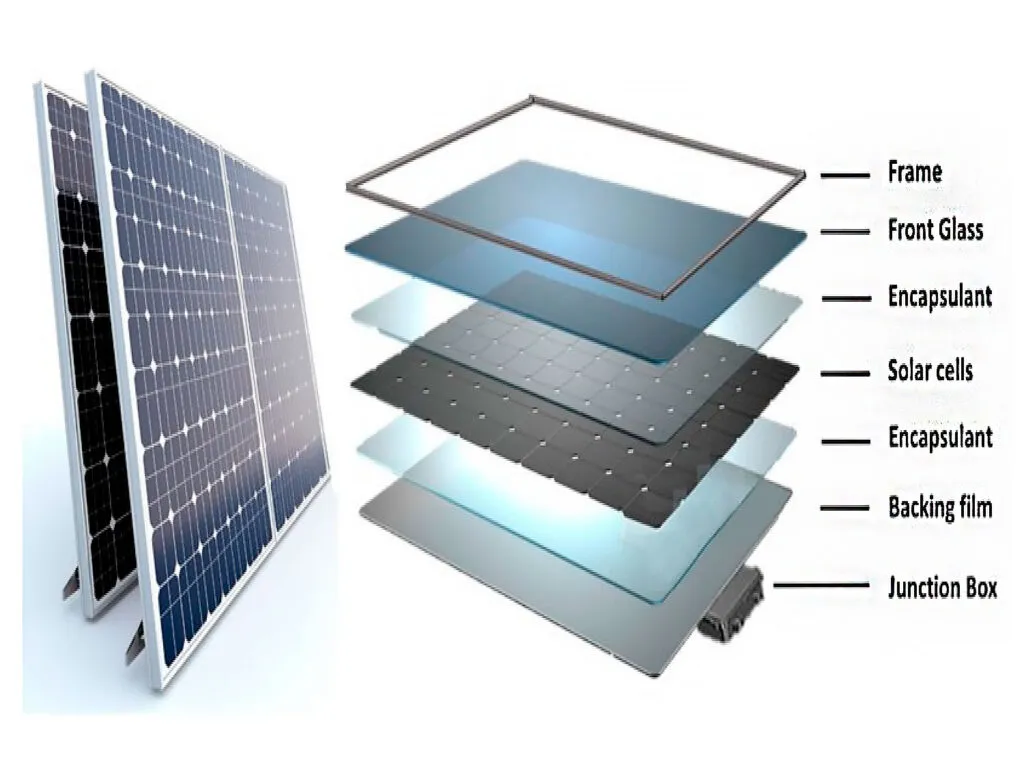

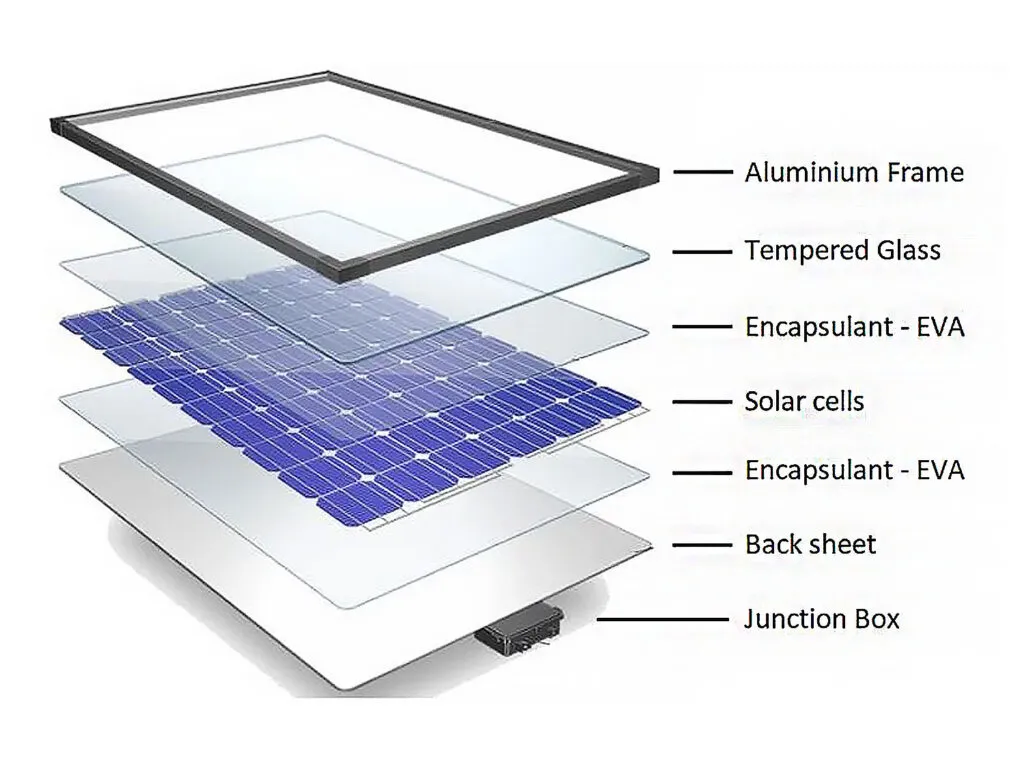

المواصفات العامة عن الطاقة الشمسية تقاطع صندوق |
|||
|
المواصفات الرئيسية |
|||
|
– |
الجهد المقنن: عادة 1500 فولت تيار مستمر، ولكن يمكن أن تختلف. |
||
|
– |
التصنيف الحالي: يختلف بناءً على مخرجات اللوحة الشمسية، غالبًا 10 أمبير، 15 أمبير، 20 أمبير، أو 25 أمبير. |
||
|
– |
نطاق درجة الحرارة: -40 درجة مئوية إلى +85 درجة مئوية أو أعلى، حسب التطبيق. |
||
|
– |
تصنيف حماية الدخول (IP): IP65، IP67، أو IP68، مما يشير إلى الحماية ضد دخول الغبار والماء. |
||
|
– |
حجم الكابل: يستخدم عادةً سلكًا مجدولًا مقاس 4 مم² (12AWG). |
||
|
– |
عدد الثنائيات: قد تحتوي على واحد أو أكثر من الثنائيات لأغراض التجاوز أو الحجب. |
||
|
– |
نوع الموصل: تعتبر موصلات MC4 قياسية، ولكن يمكن استخدام موصلات أخرى متوافقة. |
||
|
– |
المادة: غالبًا ما تكون العلبة مصنوعة من PPO/PPE، مما يوفر عزلًا جيدًا ومقاومة للأشعة فوق البنفسجية. |
||
|
الميزات الوظيفية: |
|||
|
– |
تجاوز الثنائيات: الحماية من تلف النقاط الساخنة عن طريق السماح للتيار بتجاوز الخلايا المظللة أو التالفة. |
||
|
– |
حماية الطقس: مختومة لمنع دخول الماء والغبار. |
||
|
– |
المقاومة الحرارية: يتحمل درجات الحرارة العالية المتولدة أثناء تشغيل اللوحة. |
||
|
اعتبارات هامة: |
|||
|
– |
التقييم الحالي: اختر صندوق توصيل بتيار مقنن أعلى من الحد الأقصى لإخراج اللوحة الشمسية |
||
|
– |
الظروف البيئية: حدد صندوق توصيل بتصنيف IP مناسب لمناخ موقع التثبيت (على سبيل المثال، IP67 للمناطق ذات الرطوبة العالية). |
||
|
– |
طريقة الاتصال: تأكد من أن طريقة اتصال صندوق التوصيل (على سبيل المثال، التثبيت واللحام) متوافقة مع أسلاك اللوحة الشمسية. |
||
|
|
|||
|

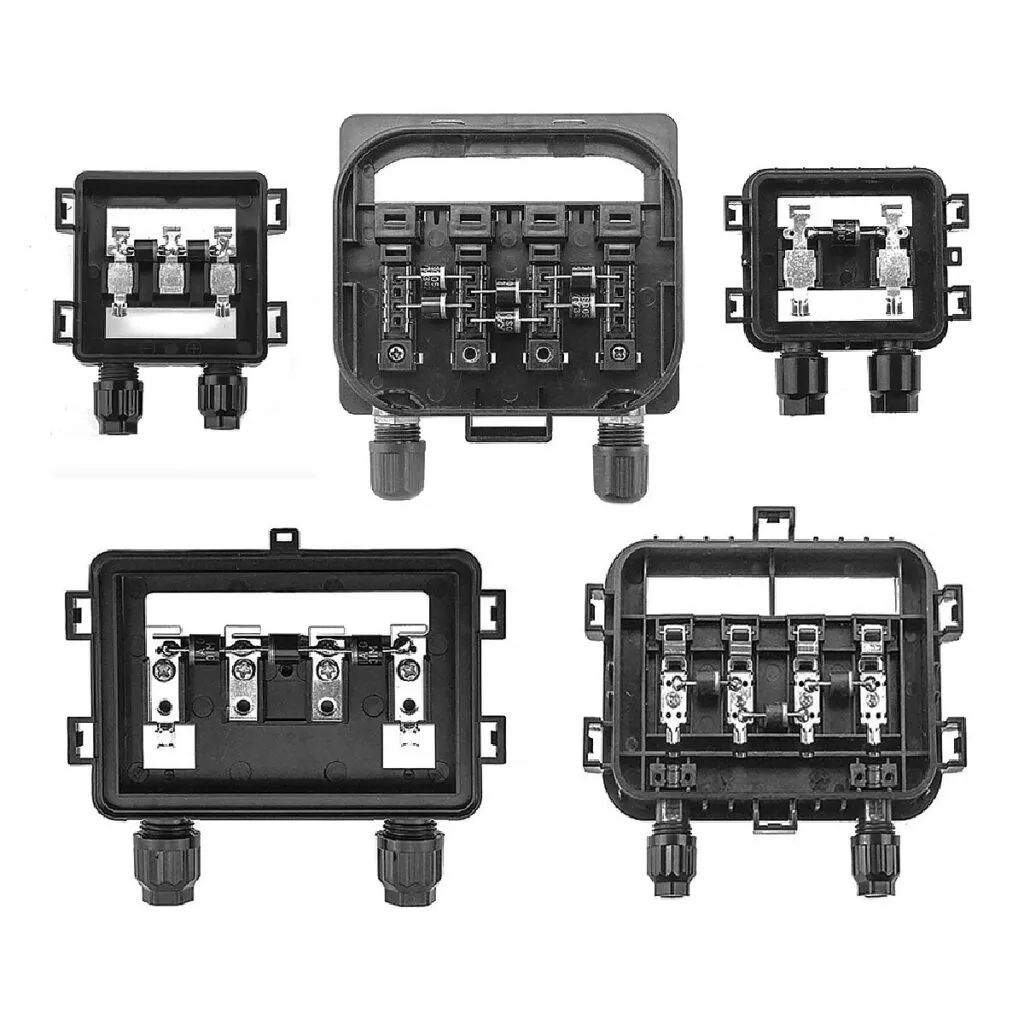

المواصفات الفنية لصندوق توصيل الألواح الشمسية (المواصفات العامة ( |
|||
|
المواصفات النموذجية لصندوق توصيل الألواح الشمسية (قد تختلف هذه القيم قليلاً حسب الشركة المصنعة والطراز). |
|||
|
المعلمة |
المواصفات |
||
|
الجهد المقنن |
1000 فولت تيار مستمر / 1500 فولت تيار مستمر |
||
|
التصنيف الحالي |
10 أمبير – 20 أمبير (حسب القوة الكهربائية للألواح الشمسية) |
||
|
عدد الثنائيات |
3 (ثنائيات الالتفافية للحماية من تأثيرات التظليل) |
||
|
اتصل بالمقاومة |
≤ 0.5 مΩ |
||
|
فئة الحماية |
IP65 / IP67 (مقاوم للماء والغبار) |
||
|
فئة اللهب |
UL94-V0 (مثبطات اللهب) |
||
|
مقاومة العزل |
≥ 1000 ميجا أوم (عند 1000 فولت تيار مستمر) |
||
|
دخول الكابل |
2 أو 3 غدد كابل (+، -، وأحيانًا التأريض) |
||
|
توافق حجم الكابل |
2.5 ملم² / 4.0 ملم² / 6.0 ملم² |
||
|
نوع الموصل |
موصلات متوافقة مع MC4 أو مخصصة |
||
|
نطاق درجة الحرارة |
-40 درجة مئوية إلى +85 درجة مئوية |
||
|
المواد (السكن) |
PPO أو PA عالي الجودة (بلاستيك مقاوم للأشعة فوق البنفسجية والطقس) |
||
|
طريقة التركيب |
لاصق أو مشابك أو براغي (على اللوحة الشمسية backsheet) |
||
|
الامتثال للمعايير |
IEC 62790، UL 3730، معتمد من TUV |
||
|
|
|||
|
|
|||
|

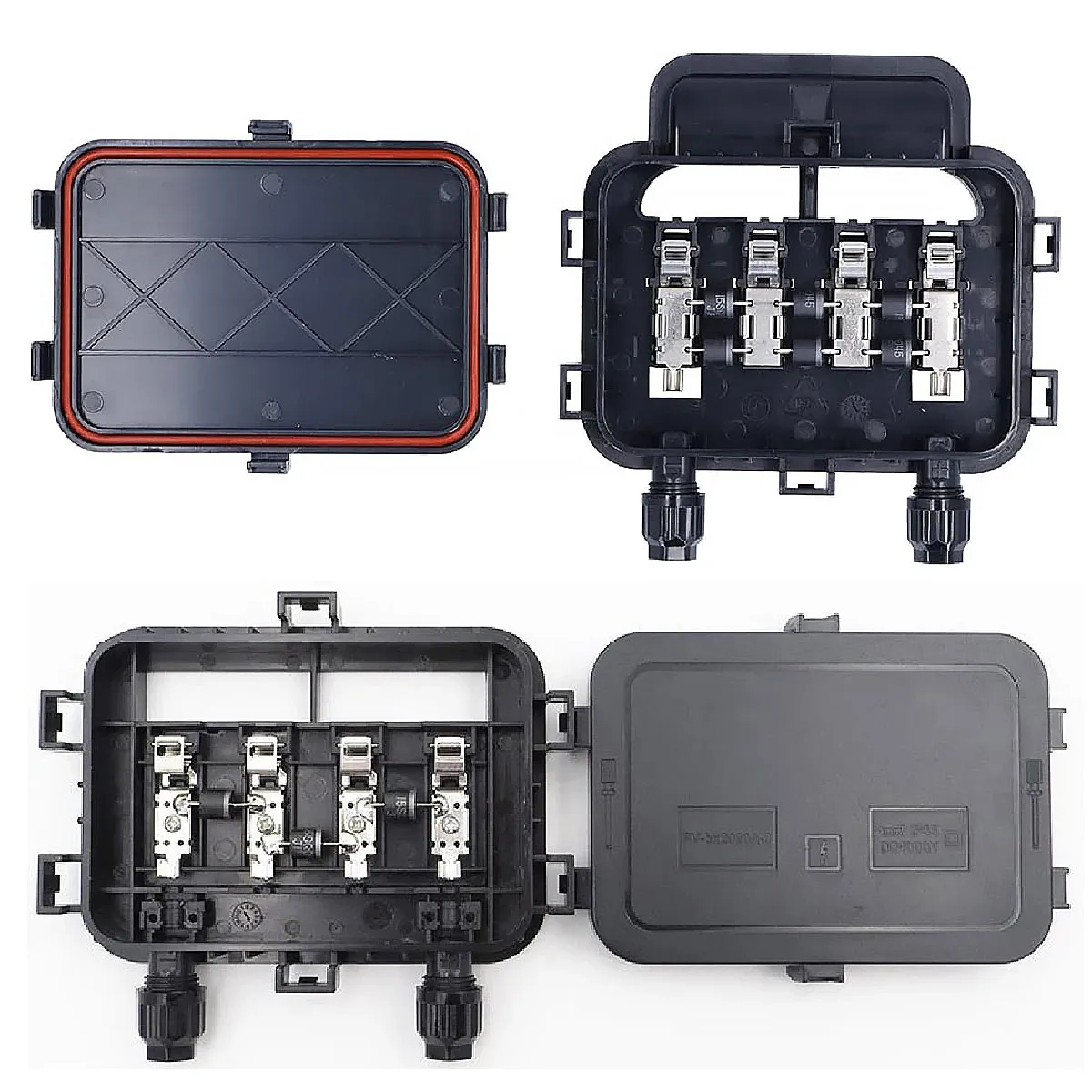

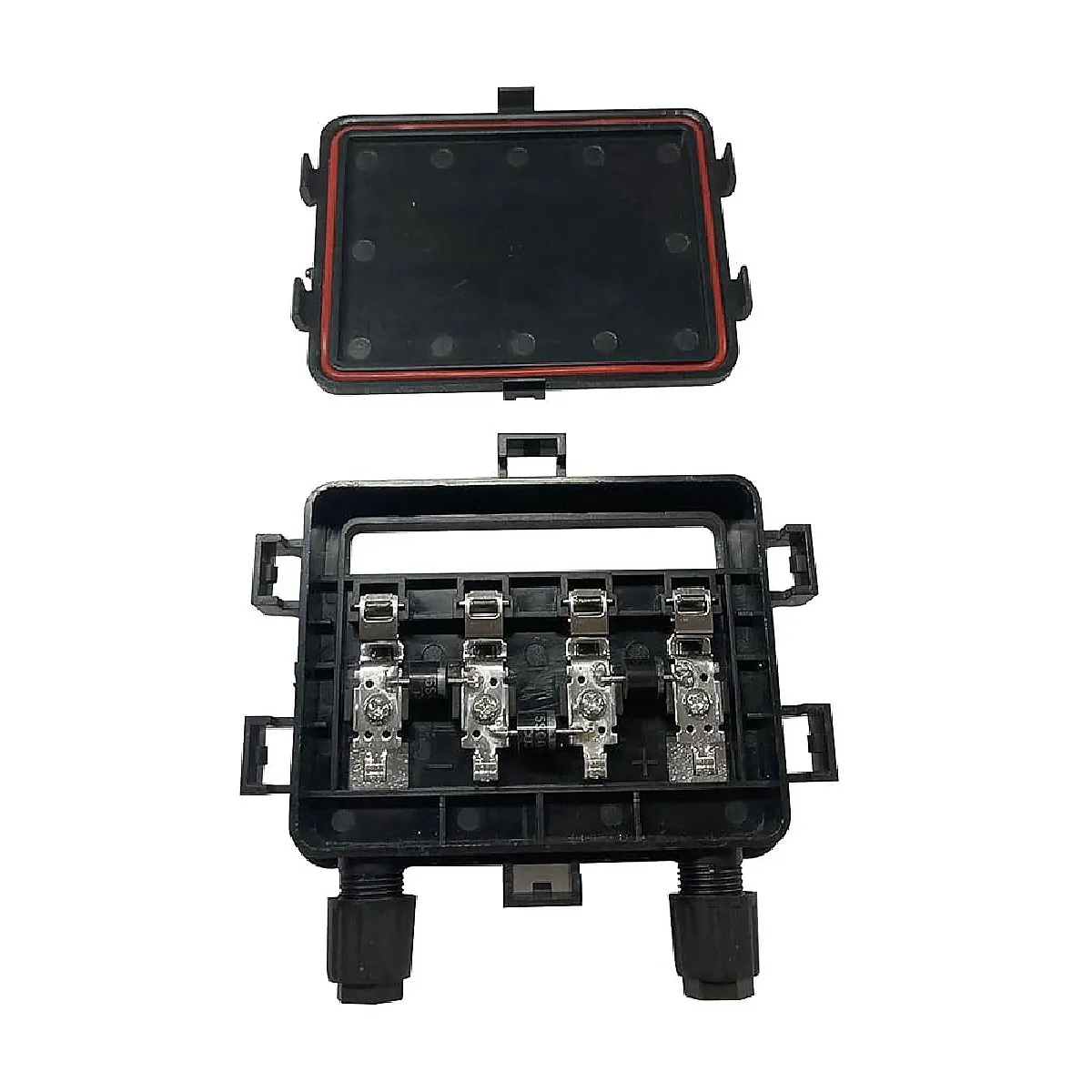

3Qxy صندوق الوصلات الموجب والسالب الكل في واحد A2 |
|||
 |
|||
|
|
|||
|
مواصفات المنتج |
|||
|
الجهد المقنن |
اللجنة الكهروتقنية الدولية 1500 فولت/UL1500V |
||
|
تصنيف كورين |
IEC18A/UL18A IEC20A/UL25A IEC22A/UL30A IEC25A/UL30A IEC30A/UL30A IEC32A/UL32A IEC35A/UL35A |
||
|
حجم الغراء |
1*7 مل |
||
|
فئة التطبيق |
الفئة أ |
||
|
نطاق درجة الحرارة |
-40℃ ~ +85℃ |
||
|
درجة الحماية |
IP68 |
||
|
شهادة توف رقم |
R50510013, رقم ب 077362 0009 القس 04 |
||
|
شهادة UL رقم |
E312223 |
||
|
فئة اللهب |
5VA |
||
|
|
|||
|

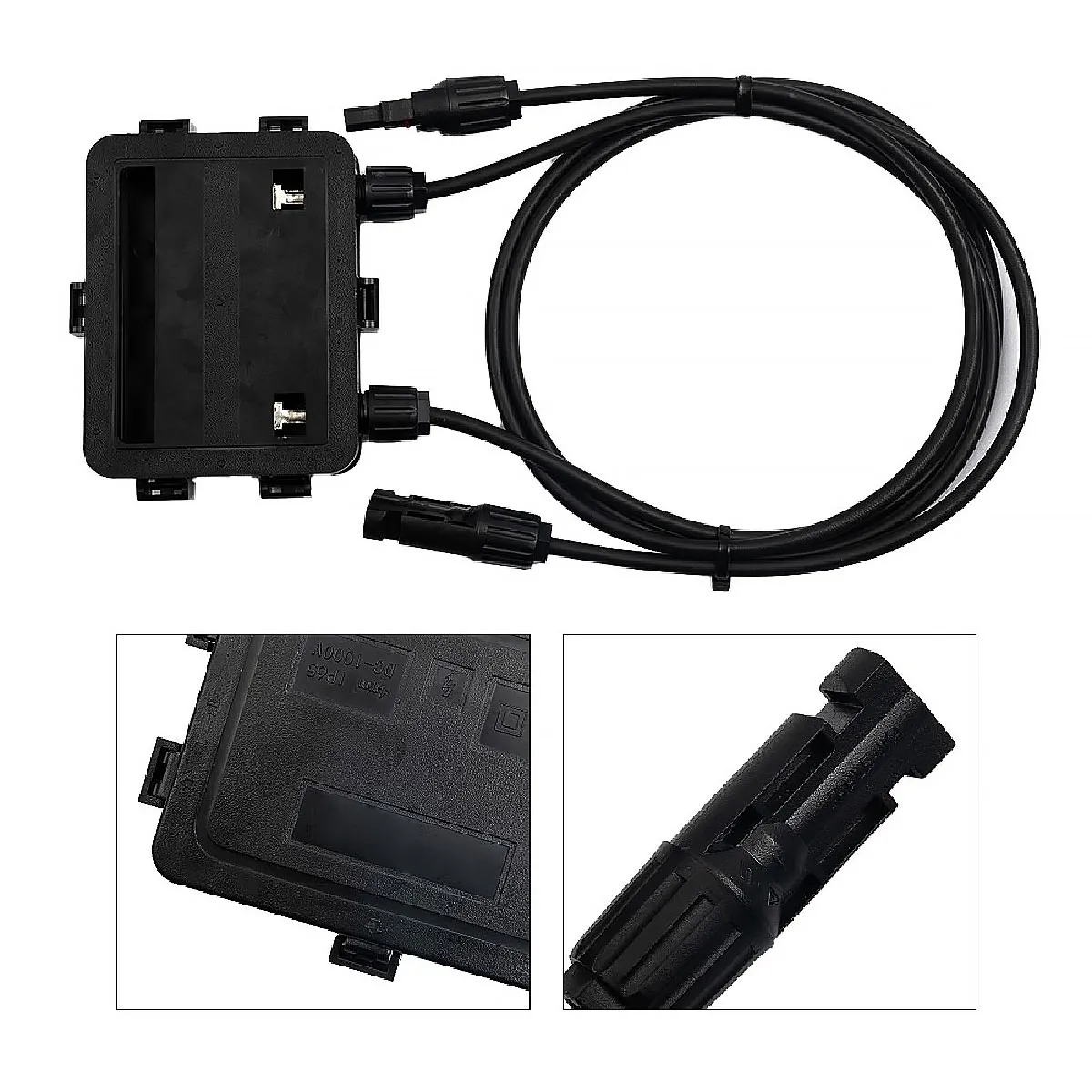

3Q-M |
|||
   |
|||
|
|
|||
|
مواصفات المنتج |
|||
|
الجهد المقنن |
اللجنة الكهروتقنية الدولية 1500 فولت/UL1500V |
||
|
تصنيف كورين |
اللجنة الكهروتقنية الدولية 20A/25A/30A |
||
|
حجم الغراء |
3*8 مل (تقريبًا) |
||
|
فئة التطبيق |
الفئة أ |
||
|
نطاق درجة الحرارة |
-40℃ ~ +85℃ |
||
|
درجة الحماية |
IP68 |
||
|
حجم الأشرطة |
ماكس.8 ملم |
||
|
حجم الكابلات |
4 مم²/12AWG |
||
|
شهادة توف رقم |
R50510013, رقم ب 007362 0009 القس 03 |
||
|
شهادة UL رقم |
E312223 |
||
|
فئة اللهب |
5VA |
||
|
|
|
||
|
|

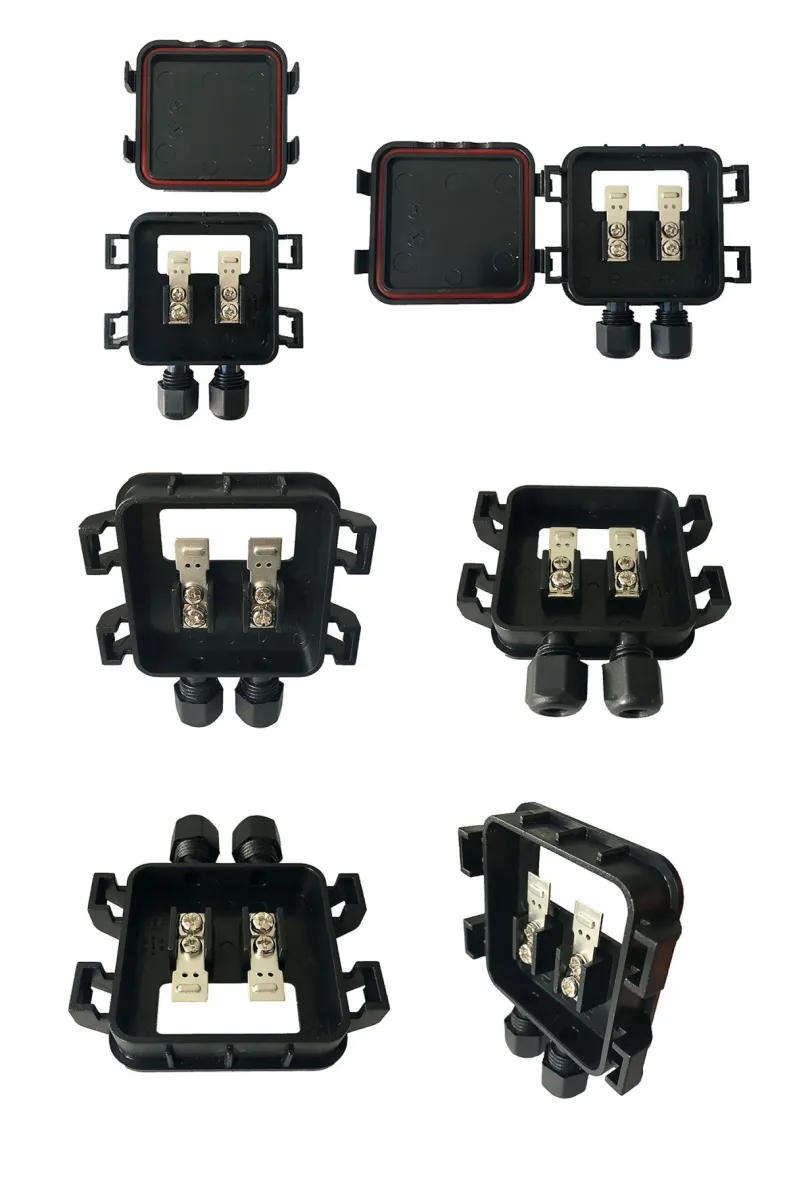

بف-SC1501 |
||
|
|
   |
||
|
|
|
||
|
|
مواصفات المنتج |
||
|
|
الجهد المقنن |
1000 فولت تيار مستمر |
|
|
|
المواد العازلة |
PPO |
|
|
|
موصل |
بف-SC01 |
|
|
|
مواد الاتصال |
النحاس سبائك والقصدير مطلي |
|
|
|
وضع الترابط |
هلام السيليكا |
|
|
|
منطقة الترابط |
2000 مم2 |
|
|
|
كابل التوصيل |
أ:2*0.3-1.5 مللي متر2/ب:1*2.5-4 مللي متر2 |
|
|
|
عرض الشريط النحاسي |
يصل إلى 6 ملم |
|
|
|
درجة الحماية |
IP65 |
|
|
|
فئة الحماية |
الدرجة الثانية |
|
|
|
فئة اللهب |
UL94-V0 |
|
|
|
نطاق درجة الحرارة |
-40℃-+85℃ |
|
|
|
هيكل العزل المائي |
يا الدائري البحر |
|
|
|
عرض الشريط النحاسي |
يصل إلى 6 ملم |
|
|
|
طريقة الاتصال |
لحام |
|
|
|

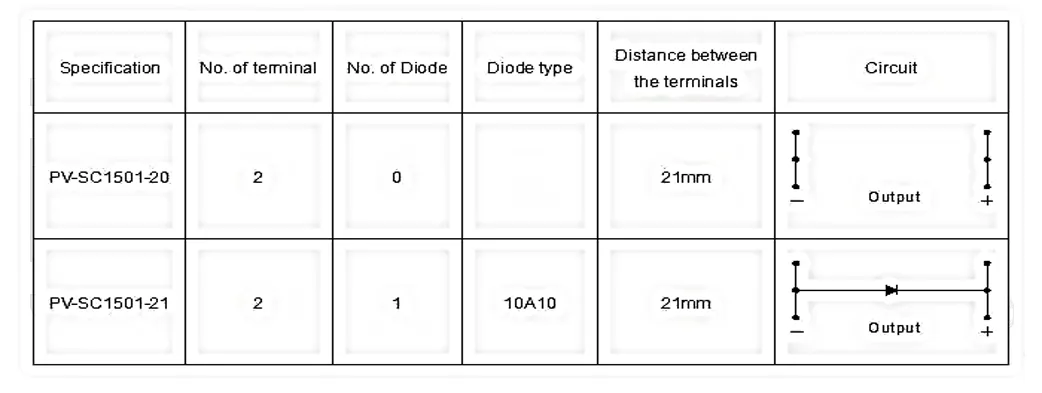

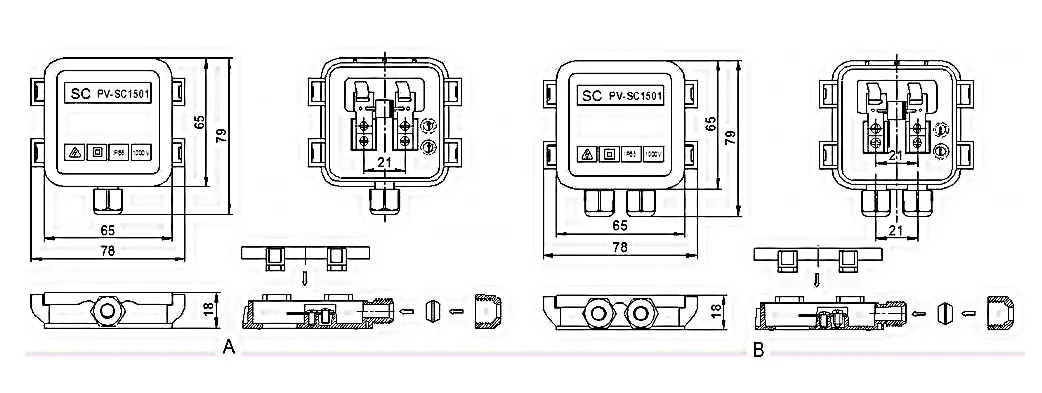

البعد الشامل |
79(65) *78(65）* 18 ملم |
|
|
|
موصل |
ج: PV-SC01 / ب: لا |
|
