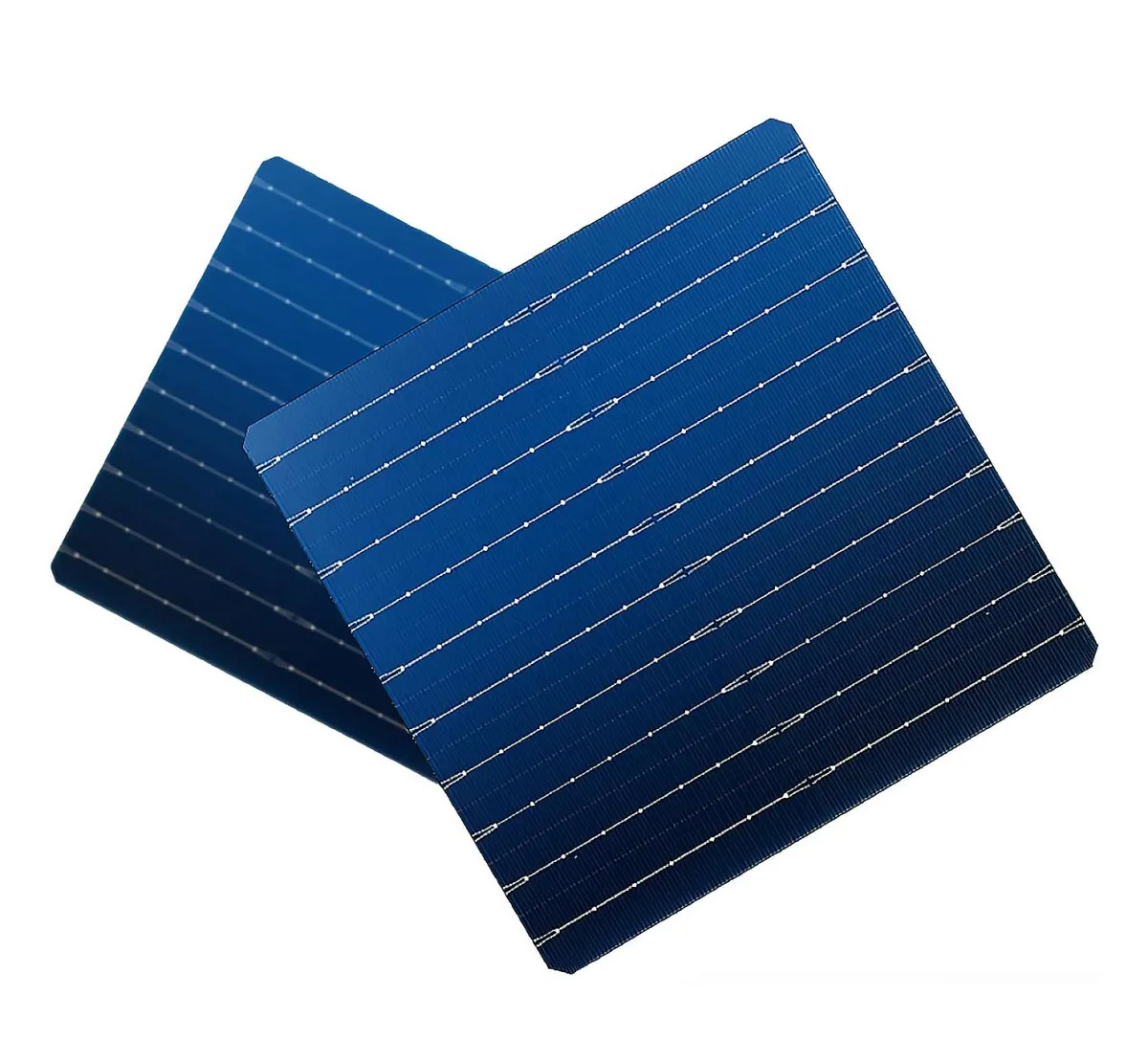

TOPCon المواصفات التفصيلية للخلية الشمسية

نوع الخلية / الهيكل

رقاقة سيليكون من النوع N مع أكسيد نفق رفيع جدًا (حوالي 1-2 نانومتر) + طبقة خلفية من البولي سيليكون المطعمة بالفوسفور لتقليل إعادة تركيب الناقل وتعزيز المركبات العضوية المتطايرة.

الكفاءة

وتتراوح كفاءة الخلايا التجارية بين 24.5% و25.5%. البحث والتطوير المتقدم؛ ومن المتوقع أن تصل كفاءة الخلايا إلى 26-28%.

الأبعاد والسمك

حجم الخلية النموذجي: 182 × 182 مم؛ سمك الرقاقة حوالي 130-150 ميكرومتر ± التسامح.

الخصائص الكهربائية

المركبات العضوية المتطايرة في كثير من الأحيان> 700 مللي فولت. إيسك ≈ 13.5–13.8 أ للخلايا مقاس 182 مم تحت STC. عامل التعبئة عادة 82-84%.

معاملات درجة الحرارة

أداء منخفض الإضاءة ودرجات الحرارة العالية

استجابة ممتازة في الإضاءة المنخفضة، مع الحفاظ على الكفاءة النسبية بنسبة تزيد عن 97% عند 200 وات/م². انخفاض التدهور الحراري بالمقارنة مع PERC

التدهور ومدى الحياة

تدهور السنة الأولى ≥ 1%. وبعد 25-30 عامًا، يبقى ≥ 87-90% من خرج الطاقة الأولي. خالي من التحلل المرتبط بالبورون والأكسجين.

ثنائي الوجه والخصائص المتقدمة

ثنائي الوجه يمكن أن يصل العامل إلى >80-85%. NOCT عادة ~ 42 ± 2 درجة مئوية. يدعم جهد النظام حتى 1500 فولت

اعتبارات التصنيع

يتطلب التحكم الدقيق في ترسيب أكسيد النفق والبولي سيليكون. استهلاك معجون الفضة أعلى قليلاً مقابل PERC

خصائص المنتج

الأبعاد

182×210 ملم

210×210 ملم

الطاقة القصوى (بماكس)

0.36 W – 11.03 W

سمك الخلية

130 ± 15 ميكرومتر – 130 ± 20 ميكرومتر

140 ± 14 ميكرومتر – 150 ± 30 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

2,5,10,12

عرض بسبار

0.03±0.015 ملم – 1.2 ملم – 0.036±0.02 ملم

السطح الخلفي

عدد منصات اللحام

2,5,10,12

عرض وسادة اللحام

0.036±0.02 ملم – 0.03±0.015 ملم –1.6 ملم

مادة وسادة اللحام

الفضة – الألومنيوم

البيانات الكهربائية في STC

كفاءة الخلية (الحد الأقصى)

23% – 25%

الجهد عند أقصى نقطة طاقة (Vmpp)

0.583 V – 0.627 V

التيار عند أقصى نقطة طاقة (عفريت)

15.3306 A – 17.601 A

تيار الدائرة القصيرة (إيسك)

15.952 A – 18.332 A

عامل التعبئة (FF)

83.15 % – 88.05 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

(-0.29 %/˚C) – (-0.32 %/˚C)

معامل درجة الحرارة للمركبات العضوية المتطايرة

(-0.25 %/˚C)- (-0.3 %/˚C)

معامل درجة الحرارة إيسك

0.045 %/˚C – 0.04 %/˚C

أمثلة على المواصفات لبعض أنواع TOPCon الخلايا الشمسية

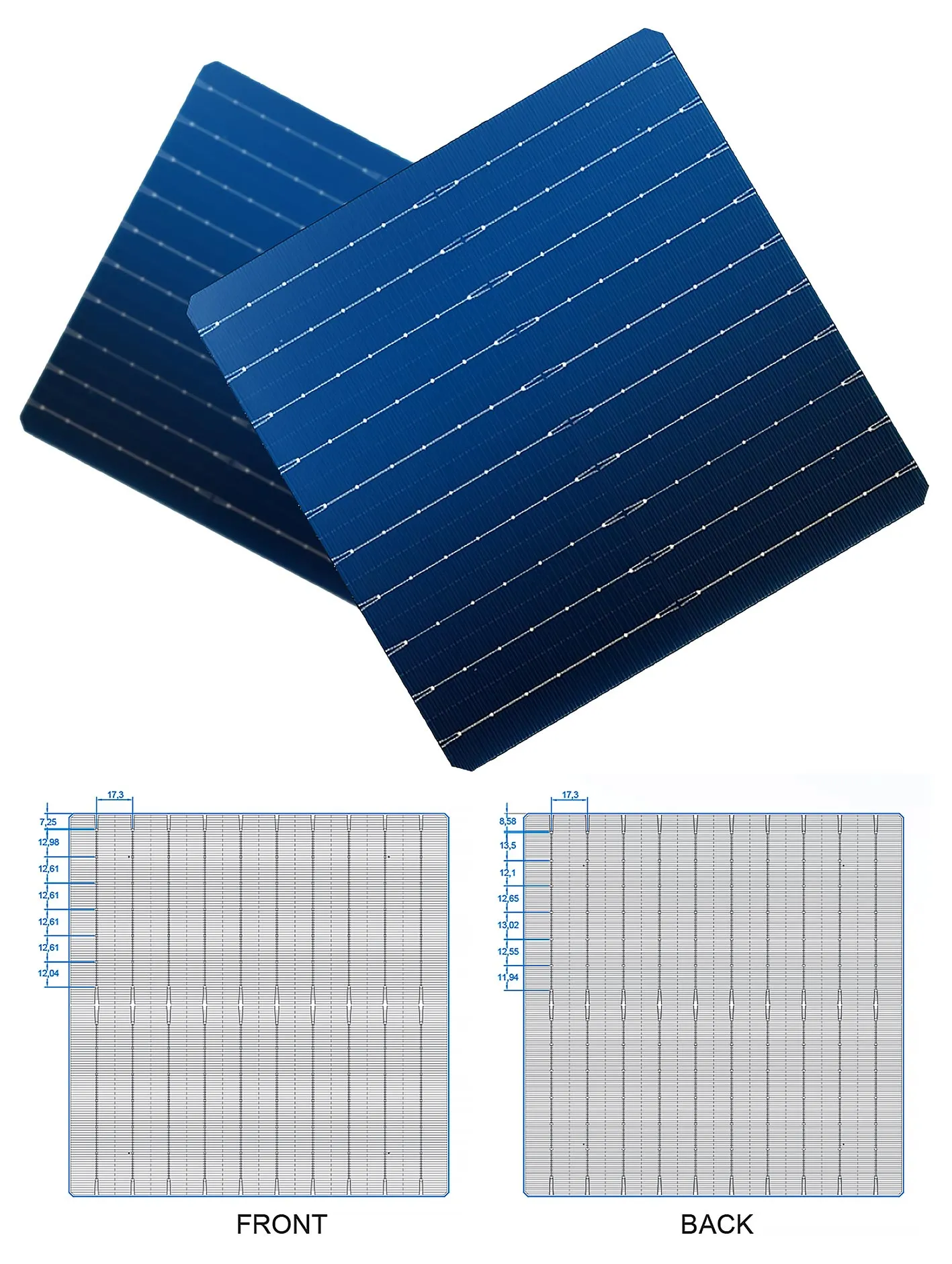

توبكون-M10 16BB و توبكون-M10 10BB

خصائص المنتج

رقم الموديل

7.76

7.79

7.83

7.86

7.89

7.92

7.96

7.99

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×182 ملم

قطري

247 ± 0.25 ملم

سمك الخلية

150 ± 30 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

10

عرض بسبار

0.036 ± 0.02 ملم

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

10

عرض وسادة اللحام

0.036 ± 0.02 ملم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

7.76 W

7.79 W

7.8 W

7.86 W

7.89 W

7.92 W

7.96 W

7.99 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.602 V

0.604 V

0.607 V

0.61 V

0.61 V

0.613 V

0.614 V

0.617 V

التيار عند أقصى نقطة طاقة (عفريت)

12.896 A

12.897 A

12.89 A

12.891 A

12.93 A

12.921 A

12.954 A

12.948 A

جهد الدائرة المفتوحة (Voc)

0.708 V

0.71 V

0.712 V

0.713 V

0.714 V

0.715 V

0.714 V

0.717 V

تيار الدائرة القصيرة (إيسك)

13.695 A

13.675 A

13.663 A

13.655 A

13.646 A

13.638 A

13.643 A

13.639 A

كفاءة الخلية

23.5 %

23.6 %

23.7 %

23.8 %

23.9 %

24 %

24.1 %

24.2 %

عامل التعبئة (FF)

80.37 %

80.31 %

80.49 %

80.78 %

81.04 %

81.26 %

81.64 %

81.63 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.32 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.25 %/˚C

معامل درجة الحرارة إيسك

0.045 %/˚C

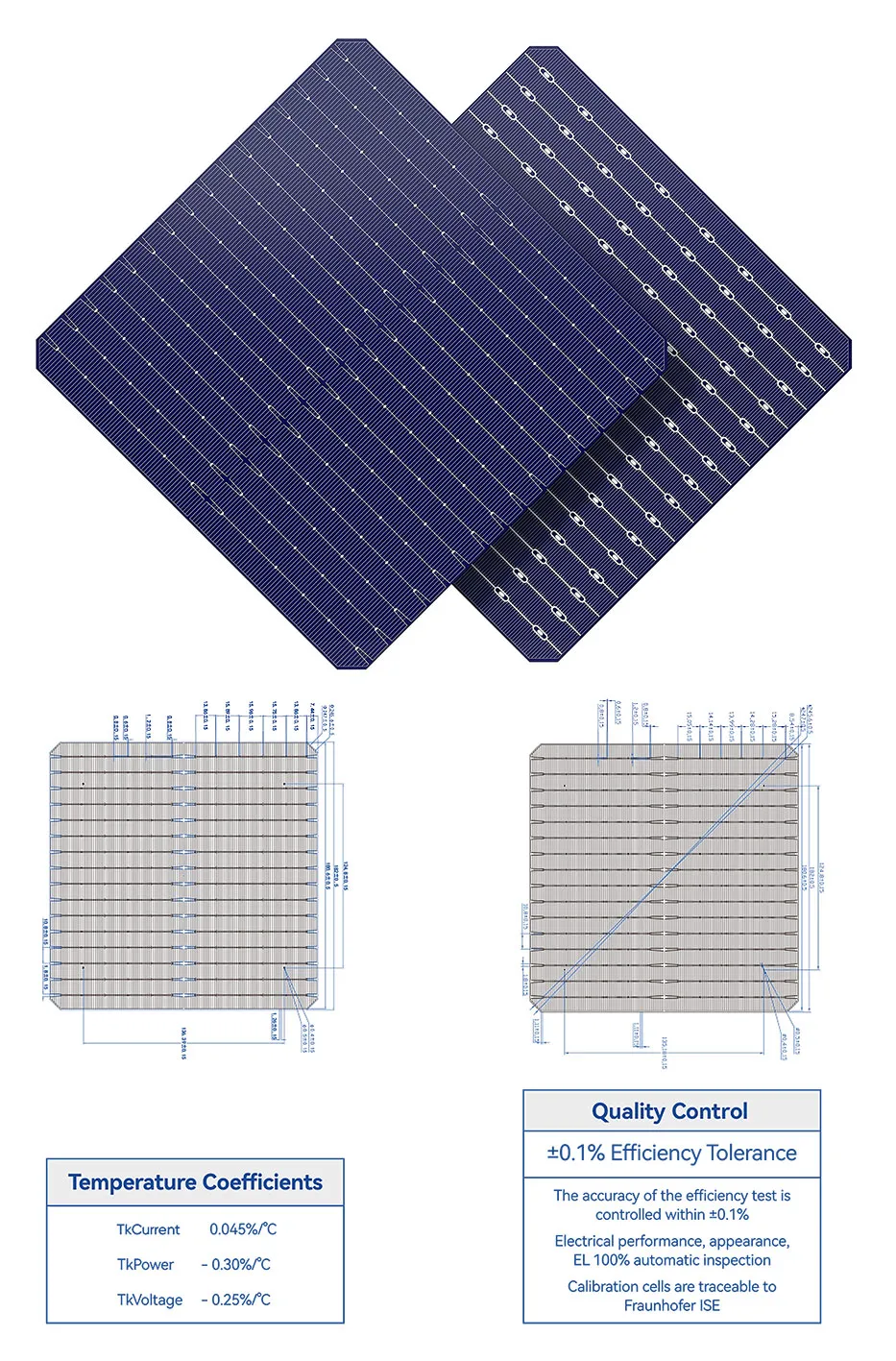

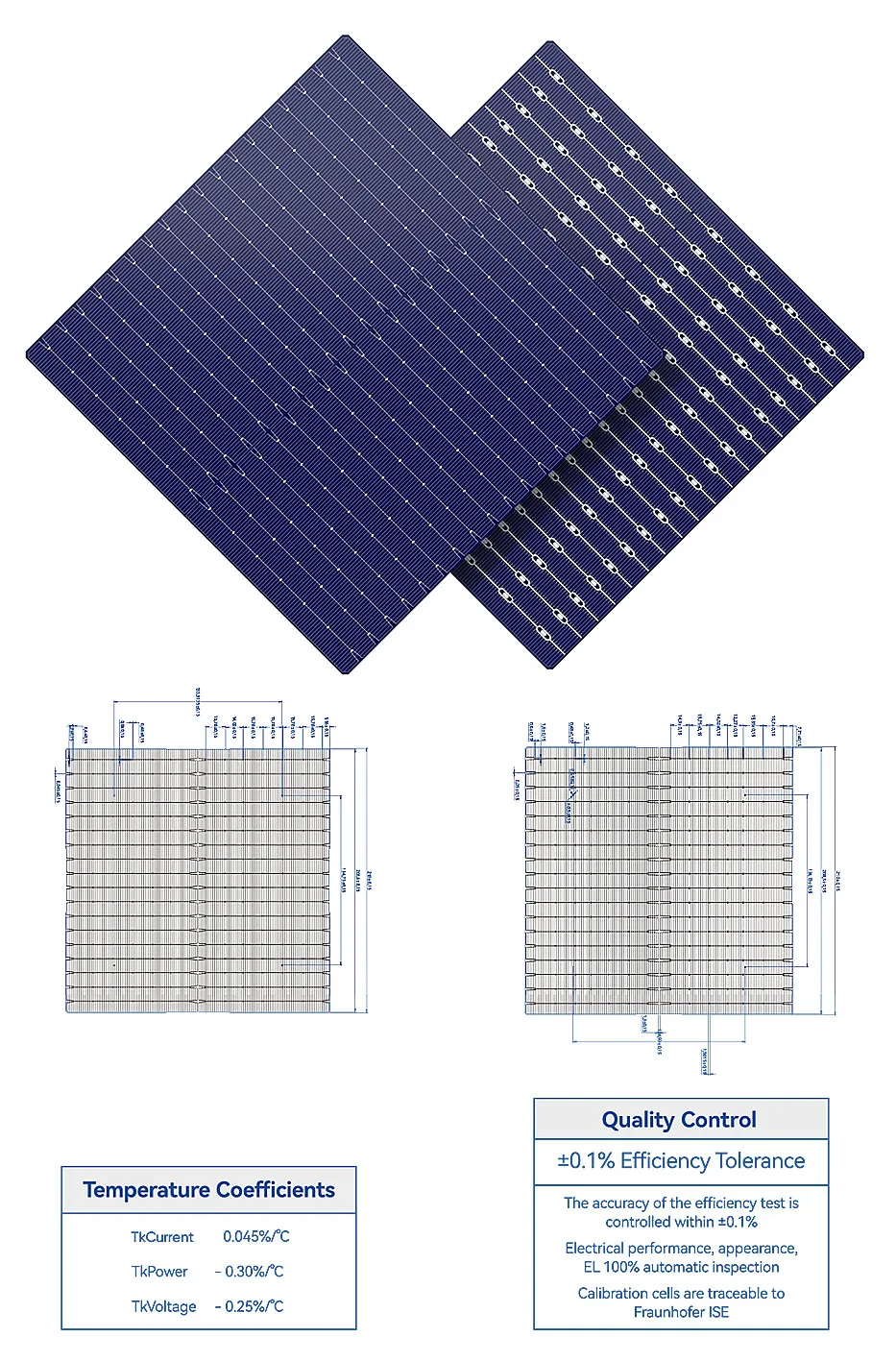

TOPCon 182 16ب و TOPCon 210 18 ب ب

خصائص المنتج

رقم الموديل

TOPCon 182 16 ب ب

TOPCon 210 18 ب ب

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×182 ملم

210×210 ملم

قطري

247.28±0.5 ملم

295 ± 0.05 ملم

سمك الخلية

130 ± 13 ميكرومتر

150 ± 20 ميكرومتر

السطح الأمامي (-)

عرض بسبار

0.036 ± 0.02 ملم

0.045±0.02 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

0.036 ± 0.02 ملم

0.045±0.02 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

8.42 W

10.938 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.6168 V

0.625 V

التيار عند أقصى نقطة طاقة (عفريت)

13.651 A

17.505 A

جهد الدائرة المفتوحة (Voc)

0.7178 V

0.72 V

تيار الدائرة القصيرة (إيسك)

14.218 A

18.367 A

كفاءة الخلية

22.8-25.5 %

22.9-24.8 %

عامل التعبئة (FF)

82.5 %

82.73 %

M182-16BB

خصائص المنتج

رقم الموديل

7.794

7.825

7.861

7.894

7.925

7.958

7.991

8.024

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×182 ملم

سمك الخلية

140 ± 14 ميكرومتر

السطح الأمامي (-)

عرض بسبار

0.036 ± 0.02 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عرض وسادة اللحام

0.036 ± 0.02 ملم

مادة وسادة اللحام

الفضة

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

7.794 W

7.825 W

7.861 W

7.894 W

7.925 W

7.958 W

7.991 W

8.024 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.583 V

0.603 V

0.591 V

0.597 V

0.6 V

0.593 V

0.595 V

0.596 V

التيار عند أقصى نقطة طاقة (عفريت)

13.36 A

12.98 A

13.29 A

13.23 A

13.21 A

13.51 A

13.42 A

13.45 A

جهد الدائرة المفتوحة (Voc)

0.709 V

0.704 V

0.706 V

0.705 V

0.705 V

0.692 V

0.691 V

0.697 V

تيار الدائرة القصيرة (إيسك)

14.2 A

14.19 A

14.23 A

14.17 A

14.16 A

14.09 A

14.11 A

14.14 A

كفاءة الخلية

23.6 %

23.7 %

23.8 %

23.9 %

24 %

24.1 %

24.2 %

24.3 %

عامل التعبئة (FF)

77.45 %

78.36 %

78.26 %

78.97 %

79.4 %

81.64 %

82 %

81.44 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.3 %/˚C

معامل درجة الحرارة إيسك

0.048 %/˚C

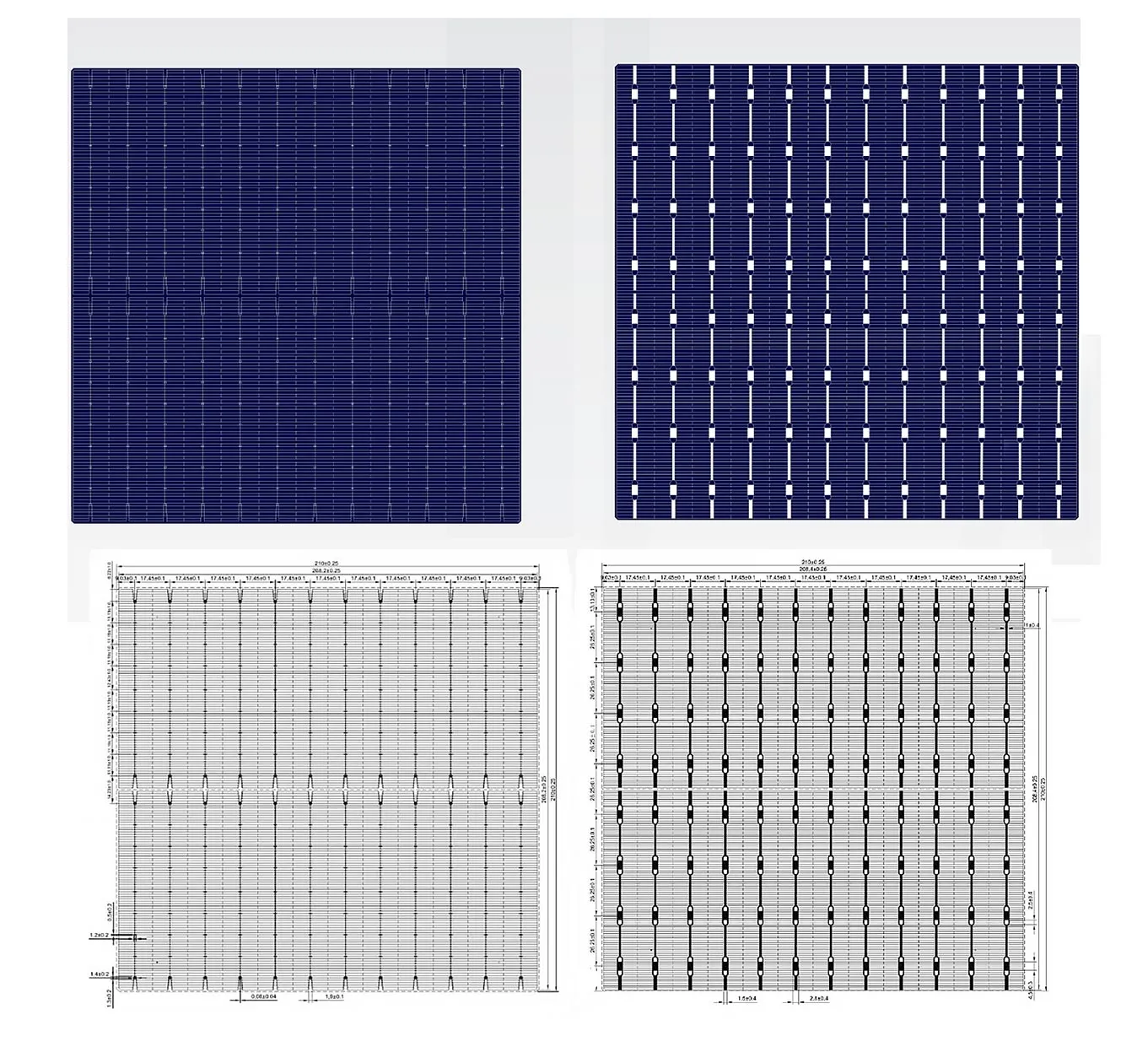

M210-12BB

خصائص المنتج

رقم الموديل

9.66

9.70

9.75

9.79

9.83

9.88

9.92

9.97

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

210×210 ملم

سمك الخلية

180 ± 18 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

12

عرض بسبار

0.08 ± 0.04 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

12

عرض وسادة اللحام

2.2±0.4 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

9.66 W

9.7 W

9.75 W

9.79 W

9.83 W

9.88 W

9.92 W

9.97 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.571 V

0.572 V

0.572 V

0.572 V

0.573 V

0.573 V

0.574 V

0.576 V

التيار عند أقصى نقطة طاقة (عفريت)

16.912 A

16.96 A

17.037 A

17.114 A

17.161 A

17.328 A

17.285 A

17.302 A

جهد الدائرة المفتوحة (Voc)

0.667 V

0.667 V

0.668 V

0.668 V

0.669 V

0.672 V

0.673 V

0.675 V

تيار الدائرة القصيرة (إيسك)

17.888 A

17.945 A

17.98 A

18.057 A

18.108 A

18.108 A

18.16 A

18.187 A

كفاءة الخلية

21.9 %

22 %

22.1 %

22.2 %

22.3 %

22.4 %

22.5 %

22.6 %

عامل التعبئة (FF)

80.94 %

81.05 %

81.14 %

81.16 %

81.17 %

81.17 %

81.18 %

81.18 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.36 %/˚C

معامل درجة الحرارة إيسك

0.07 %/˚C

182-16BB ثنائي الوجه من النوع N TOPCon

خصائص المنتج

رقم الموديل

7.79

7.82

7.86

7.89

7.92

7.96

7.99

8.02

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×182 ملم

سمك الخلية

130 ± 20 ميكرومتر

السطح الأمامي (-)

عرض بسبار

0.035 ± 0.02 ملم

السطح الخلفي (+)

عرض وسادة اللحام

0.035 ± 0.02 ملم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

7.79 W

7.82 W

7.86 W

7.89 W

7.92 W

7.96 W

7.99 W

8.02 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.6008 V

0.6016 V

0.6024 V

0.6032 V

0.604 V

0.6054 V

0.6059 V

0.6065 V

التيار عند أقصى نقطة طاقة (عفريت)

12.968 A

13.006 A

13.055 A

13.08 A

13.115 A

13.155 A

13.195 A

13.23 A

جهد الدائرة المفتوحة (Voc)

0.7012 V

0.7023 V

0.7034 V

0.7042 V

0.705 V

0.7064 V

0.7069 V

0.7075 V

تيار الدائرة القصيرة (إيسك)

13.543 A

13.581 A

13.615 A

13.64 A

13.675 A

13.715 A

13.755 A

13.79 A

كفاءة الخلية

23.6-23.7 %

23.7-23.8 %

23.8-23.9 %

23.9-24.0 %

24.0-24.4 %

24.1-24.2 %

24.2-24.3 %

24.3-24.4 %

عامل التعبئة (FF)

82.04 %

82.03 %

82.12 %

82.14 %

82.17 %

82.2 %

82.22 %

82.24 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.37 %/˚C

معامل درجة الحرارة إيسك

0.07 %/˚C

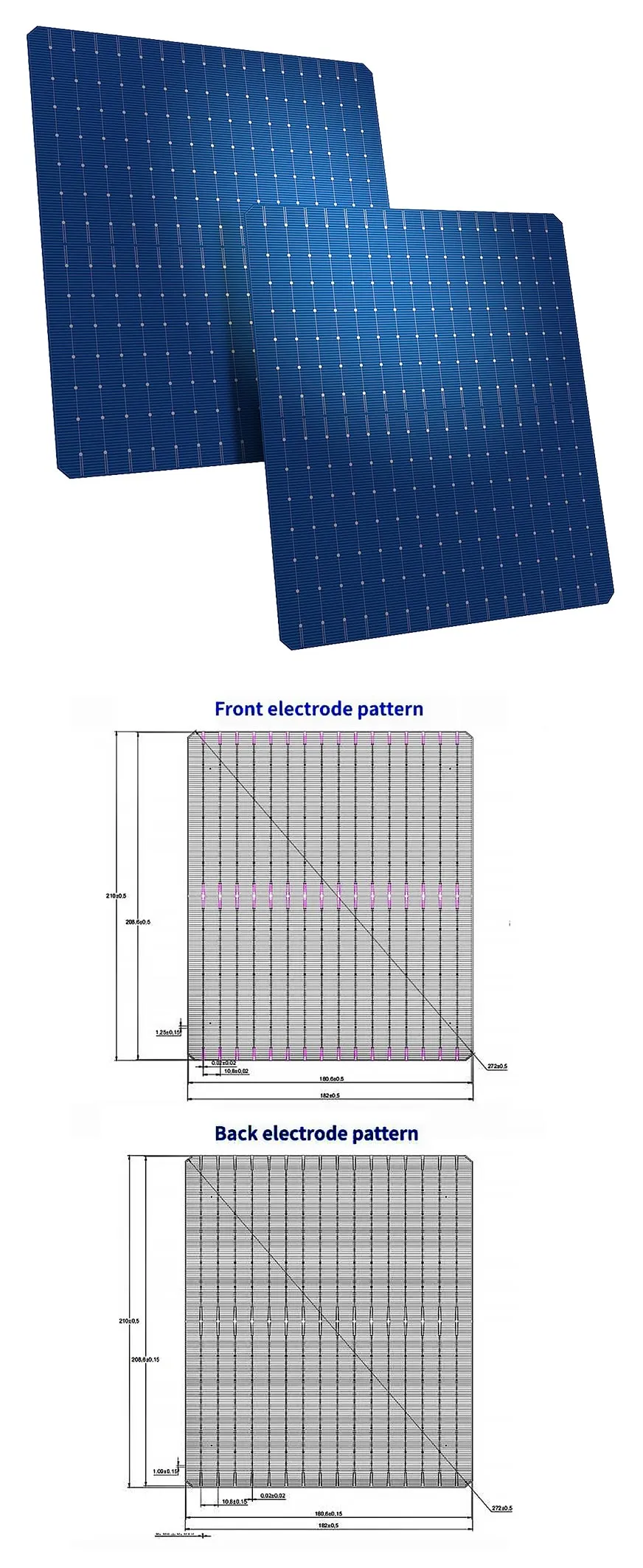

182*210-16BB ثنائي الوجه من النوع N TOPCon

خصائص المنتج

رقم الموديل

9.24

9.28

9.32

9.36

9.39

9.43

9.47

9.51

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×210 ملم

سمك الخلية

130 ± 20 ميكرومتر

السطح الأمامي (-)

عرض بسبار

0.035 ± 0.02 ملم

السطح الخلفي (+)

عرض وسادة اللحام

0.035 ± 0.02 ملم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

9.24 W

9.28 W

9.32 W

9.36 W

9.39 W

9.43 W

9.47 W

9.51 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.5972 V

0.5996 V

0.6012 V

0.6022 V

0.604 V

0.6051 V

0.606 V

0.6086 V

التيار عند أقصى نقطة طاقة (عفريت)

15.473 A

15.474 A

15.498 A

15.536 A

15.552 A

15.588 A

15.627 A

15.622 A

جهد الدائرة المفتوحة (Voc)

0.697 V

0.7 V

0.702 V

0.703 V

0.705 V

0.706 V

0.707 V

0.71 V

تيار الدائرة القصيرة (إيسك)

15.734 A

15.727 A

15.742 A

15.779 A

15.794 A

15.832 A

15.869 A

15.861 A

كفاءة الخلية

24.2-24.3 %

24.3-24.4 %

24.4-24.5 %

24.5-24.6 %

24.6-24.7 %

24.7-24.8 %

24.8-24.9 %

24.9-25.0 %

عامل التعبئة (FF)

84.26 %

84.28 %

84.31 %

84.34 %

84.36 %

84.39 %

84.41 %

84.43 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.36 %/˚C

معامل درجة الحرارة إيسك

0.07 %/˚C

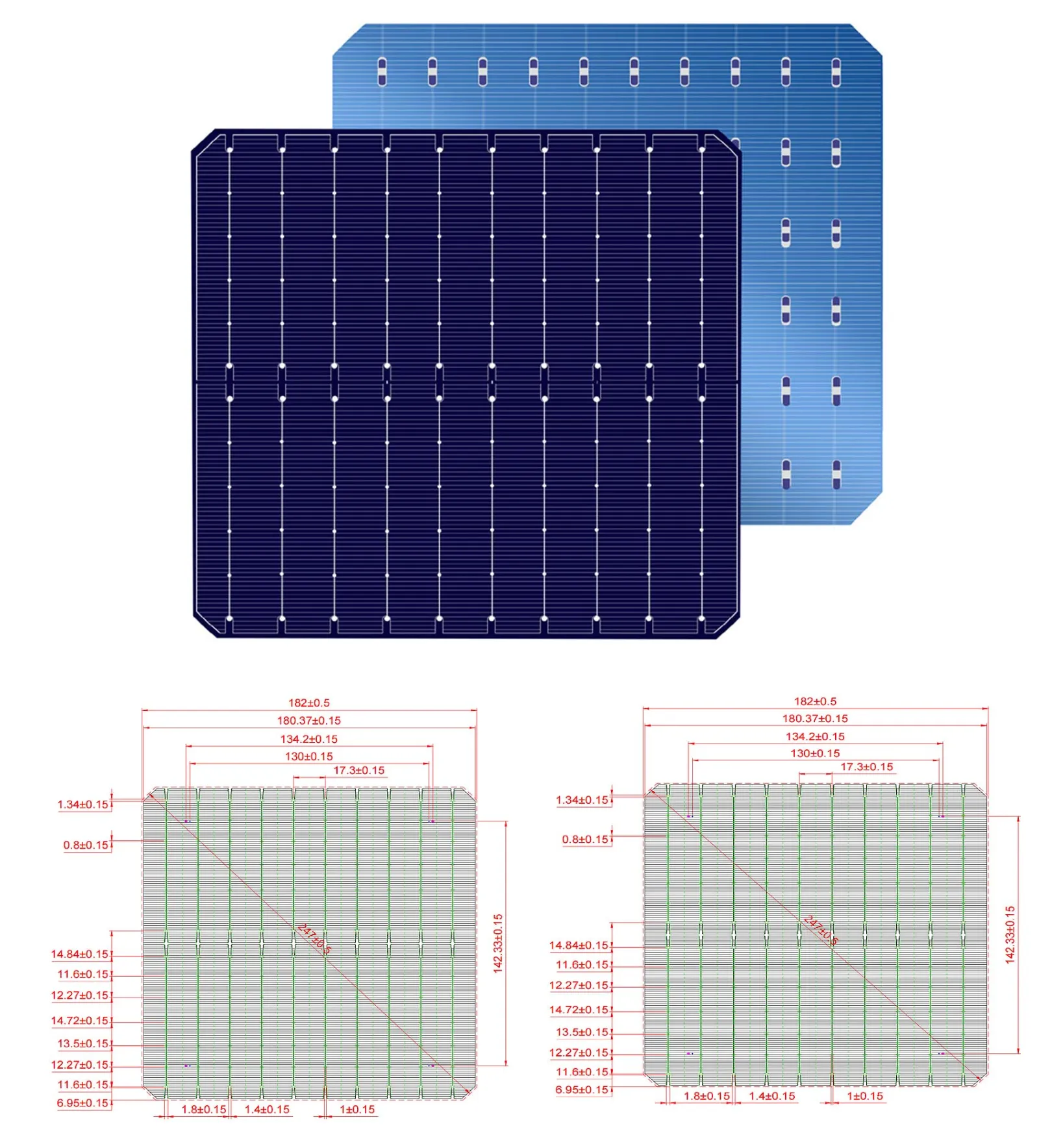

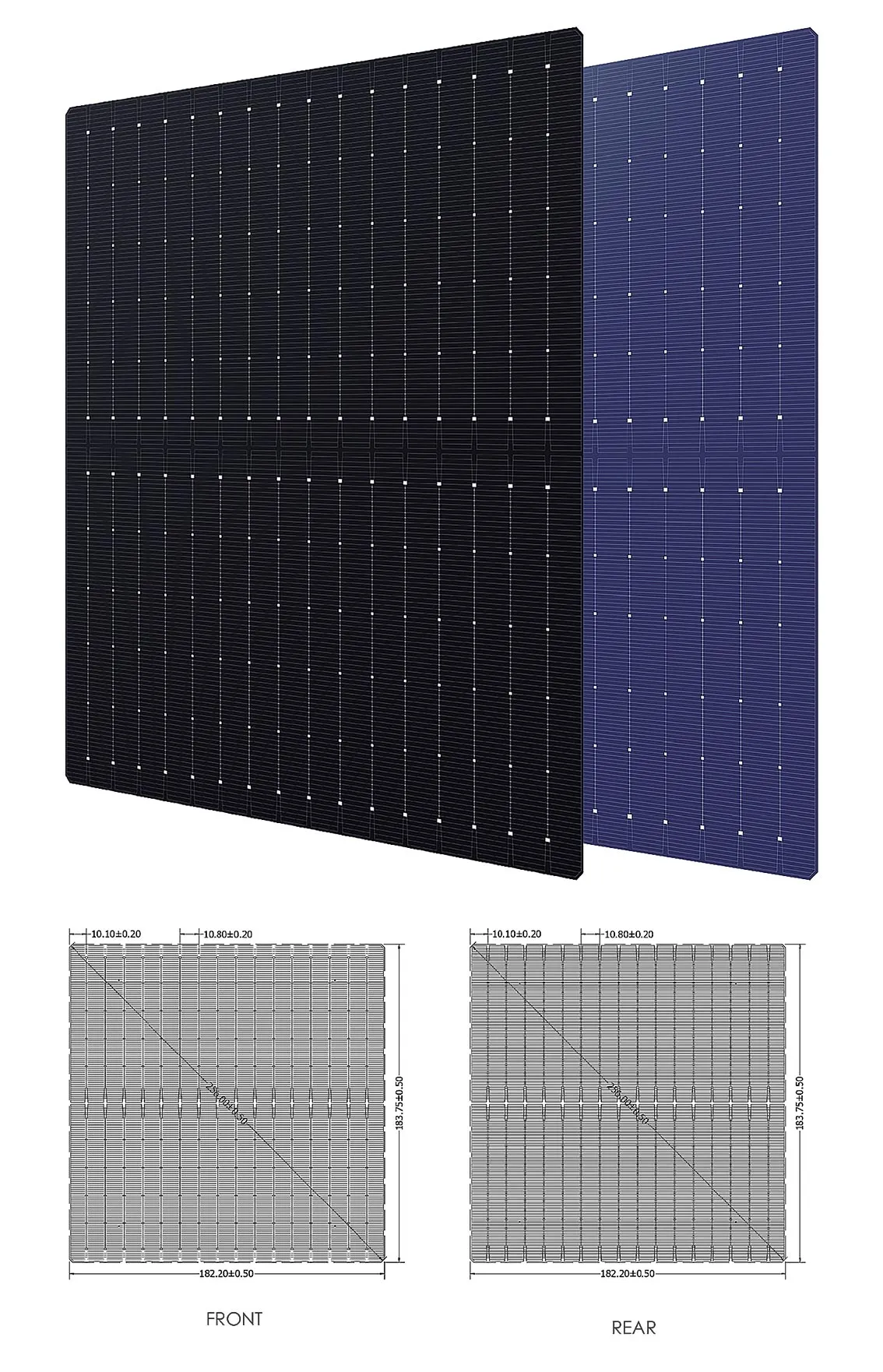

نوع N TOPCon 183.75-10 بى بى

خصائص المنتج

رقم الموديل

8

8.03

8.07

8.1

8.13

8.17

8.2

8.23

خصائص المنتج

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×183.75 ملم

قطري

256±0.5 ملم

سمك الخلية

130 ± 13 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

10

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

8 W

8.03 W

8.07 W

8.1 W

8.13 W

8.17 W

8.2 W

8.23 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.603 V

0.604 V

0.605 V

0.605 V

0.607 V

0.607 V

0.608 V

0.609 V

التيار عند أقصى نقطة طاقة (عفريت)

13.266 A

13.3 A

13.333 A

13.366 A

13.399 A

13.455 A

13.487 A

13.52 A

جهد الدائرة المفتوحة (Voc)

0.704 V

0.705 V

0.706 V

0.707 V

0.708 V

0.708 V

0.709 V

0.71 V

تيار الدائرة القصيرة (إيسك)

13.827 A

13.863 A

13.903 A

13.944 A

13.979 A

14.015 A

14.05 A

14.086 A

كفاءة الخلية

23.9 %

24 %

24.1 %

24.2 %

24.3 %

24.4 %

24.5 %

24.6 %

عامل التعبئة (FF)

82.18 %

82.19 %

82.18 %

82.03 %

82.18 %

82.31 %

82.32 %

82.33 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.3 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.25 %/˚C

معامل درجة الحرارة إيسك

0.045 %/˚C

M10 N183.75-16B-12-BAJ N- نوع TOPCon

خصائص المنتج

رقم الموديل

باج-183.75ن-242

باج-183.75ن-243

باج-183.75ن-244

باج-183.75ن-245

باج-183.75ن-246

باج-183.75ن-247

باج-183.75ن-248

باج-183.75ن-249

خصائص المنتج

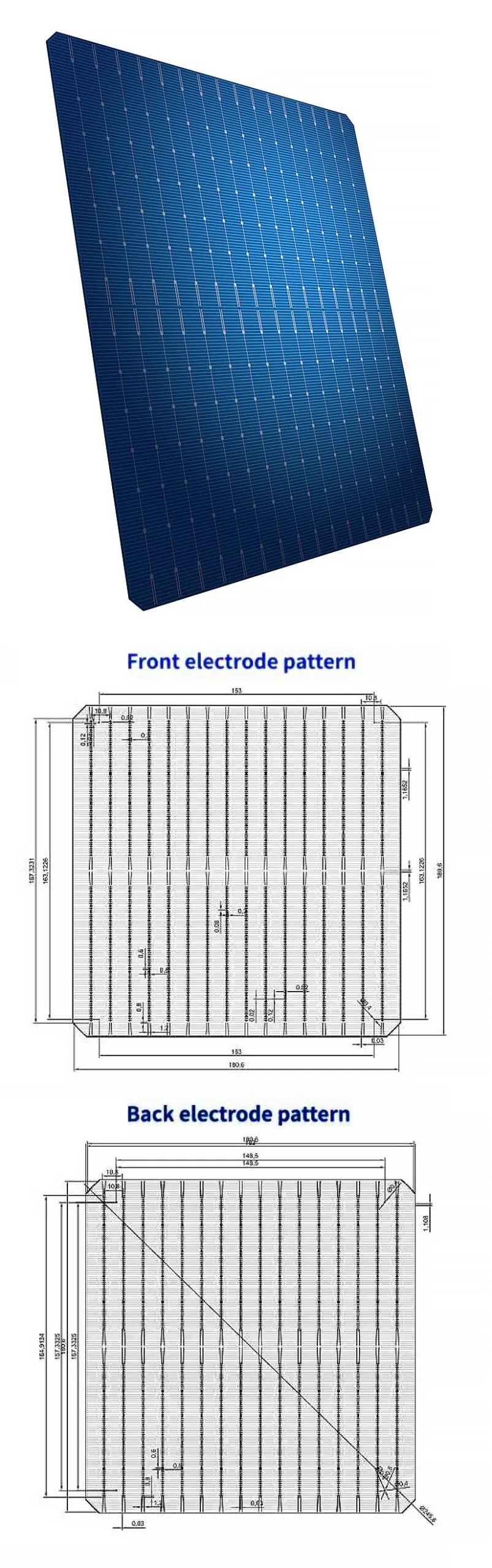

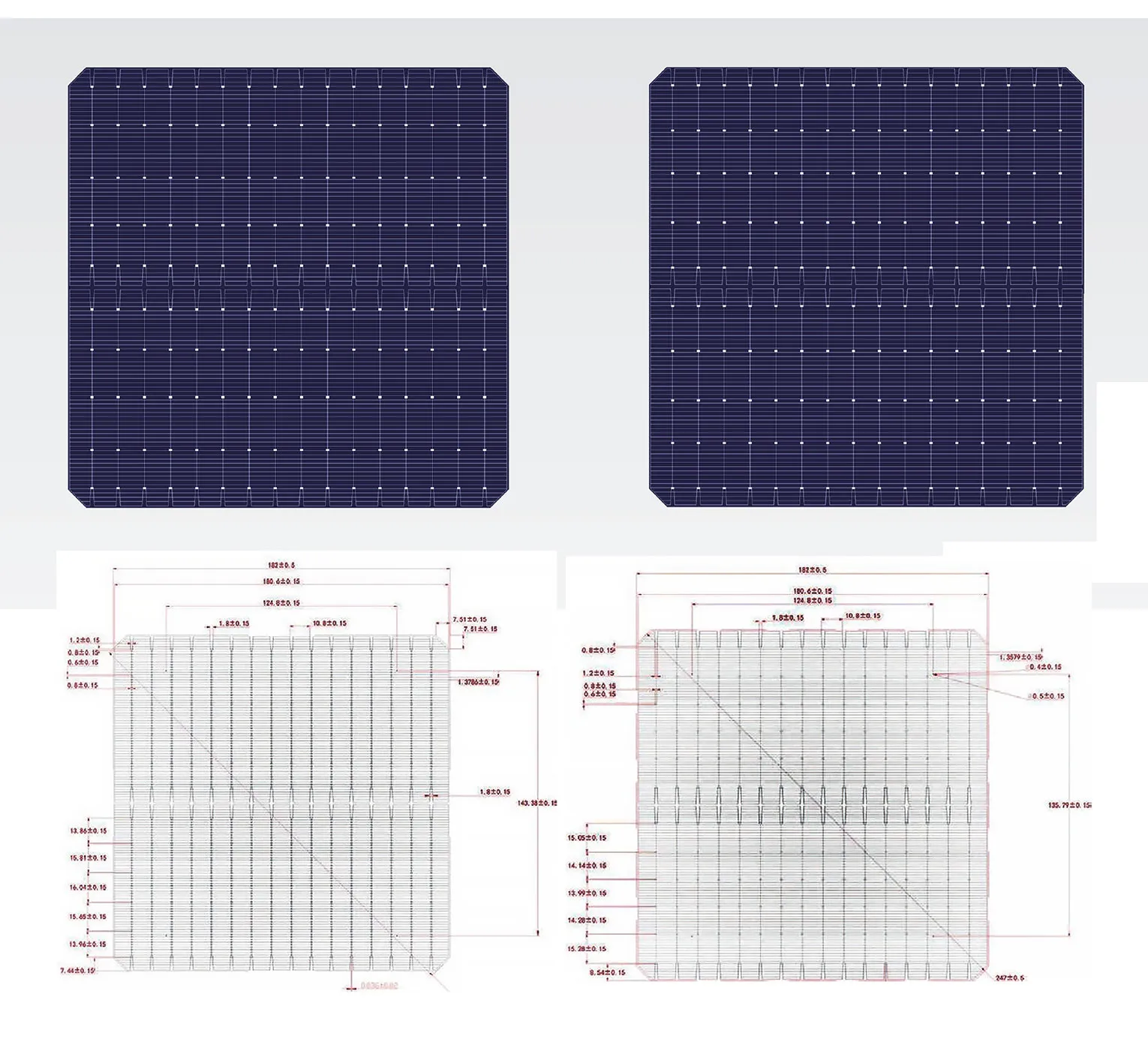

تكنولوجيا الخلايا

TOPCon

الأبعاد

182×183.75 ملم

قطري

256±0.5 ملم

سمك الخلية

130 ± 13 ميكرومتر

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

8.1 W

8.134 W

8.167 W

8.201 W

8.234 W

8.267 W

8.301 W

8.334 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.629 V

0.631 V

0.632 V

0.633 V

0.635 V

0.636 V

0.637 V

0.639 V

التيار عند أقصى نقطة طاقة (عفريت)

12.872 A

12.897 A

12.922 A

12.948 A

12.973 A

12.998 A

13.024 A

13.049 A

جهد الدائرة المفتوحة (Voc)

0.727 V

0.728 V

0.729 V

0.729 V

0.73 V

0.731 V

0.732 V

0.733 V

تيار الدائرة القصيرة (إيسك)

13.744 A

13.761 A

13.778 A

13.795 A

13.812 A

13.829 A

13.846 A

13.868 A

كفاءة الخلية

24.2 %

24.3 %

24.4 %

24.5 %

24.6 %

24.7 %

24.8 %

24.9 %

عامل التعبئة (FF)

81.07 %

81.21 %

81.36 %

81.5 %

81.64 %

81.78 %

81.93 %

82.04 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.29 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.26 %/˚C

معامل درجة الحرارة إيسك

0.046 %/˚C
