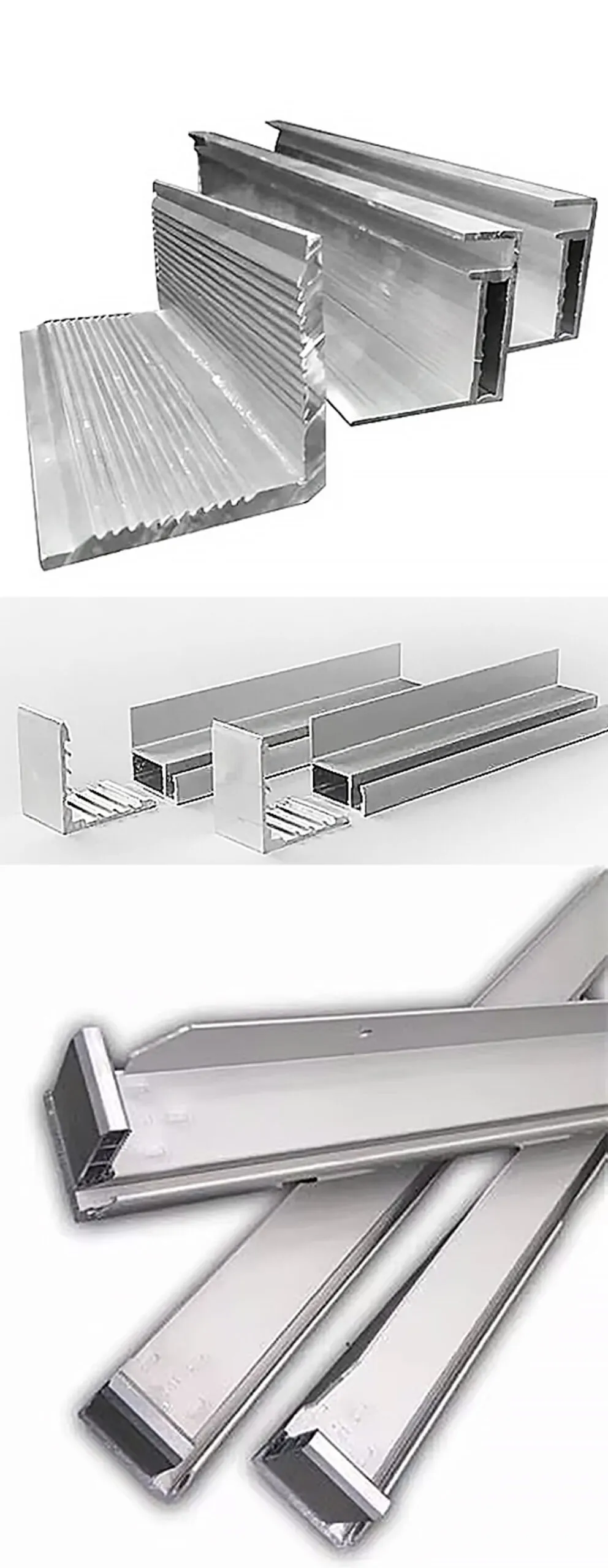

عام المواصفات حول الإطار الشمسي

–

وظائف الإطار في الألواح الشمسية:

–

توفير المتانة والدعم الهيكلي للوحة الشمسية.

–

تسهيل التثبيت على الهياكل والسقالات.

–

حماية حواف الزجاج والمكونات الداخلية من الصدمات.

–

تحسين تصريف المياه لتقليل تراكم الأوساخ والمياه.

المواصفات المشتركة

1

المواصفات المشتركة

–

المادة: سبائك الألومنيوم (على سبيل المثال، 6061، 6063، 6005).

–

أبعاد الإطار: تختلف بناءً على حجم اللوحة الشمسية والشركة المصنعة، ولكن الأمثلة الشائعة تشمل: 33 × 18 مم، 40 × 35 مم،
25 × 35 مم، 30 × 35 مم، إلخ.

–

حجم الفتحة: القناة أو الأخدود داخل الإطار حيث يتم تثبيت الزجاج والمكونات الأخرى (على سبيل المثال،
6.2 ملم، 4.7 ملم).

–

سمك: يشير إلى ارتفاع ملف تعريف الإطار (على سبيل المثال، 33 مم، 40 مم).

–

اللون: عادة فضي أو أسود.

–

المعالجة السطحية: الأنودة هي عملية شائعة لتعزيز مقاومة التآكل والمتانة.

–

الشهادات: إسو، بنفايات، سغس.

–

موك: الحد الأدنى لكمية الطلب (على سبيل المثال، 500 مجموعة).

–

سمك الزجاج المناسب: يحدد الحد الأقصى لسمك الزجاج الذي يمكن أن يستوعبه الإطار (على سبيل المثال، 3.2 مم).

2

الاعتبارات الرئيسية:

–

مقاومة التآكل:  يتم اختيار سبائك الألومنيوم لمقاومتها للصدأ والعوامل البيئية.

–

القوة والمتانةص: يجب أن يكون الإطار قويًا بما يكفي لتحمل وزن اللوحة الشمسية وتحمل الرياح و
الظروف الجوية الأخرى.

–

توافق التركيب: يجب أن يكون الإطار مصممًا للتركيب السهل والآمن على الهيكل المقصود.

–

التوافق مع الطاقة الشمسية
الخلايا: يجب أن يكون الإطار متوافقًا مع حجم ونوع الخلايا الشمسية المستخدمة في اللوحة.

3

ملاحظات إضافية:

–

قد يتم تصميم بعض إطارات الألواح الشمسية بميزات محددة مثل الثقوب المحفورة مسبقًا للتركيب أو قنوات الأسلاك المتكاملة.

–

غالبًا ما يتم تصميم الإطارات لتكون قابلة للتكديس من أجل النقل والتخزين الفعال.

يمكن تخصيص الإطار بمعالجات سطحية مختلفة مثل الطلاء بالأنودة أو المسحوق.

4

خصائص الإطار الجيد:

–

مصنوعة من الألومنيوم المقاوم للتآكل.

–

خفيفة الوزن ولكنها قوية ميكانيكيًا.

–

متوافق مع أنظمة التركيب المختلفة.

–

مقاومة الظروف الجوية القاسية مثل الرياح والثلوج والأمطار.

5

أشكال الإطار:

–

إطار ذو حافة حادة - أكثر صلابة.

–

إطار ذو حافة مستديرة - مفضل في بعض التصميمات الجمالية أو لتقليل تلف الكابلات.

أمثلة على المواصفات لبعض أنواع مغلف للطاقة الشمسية

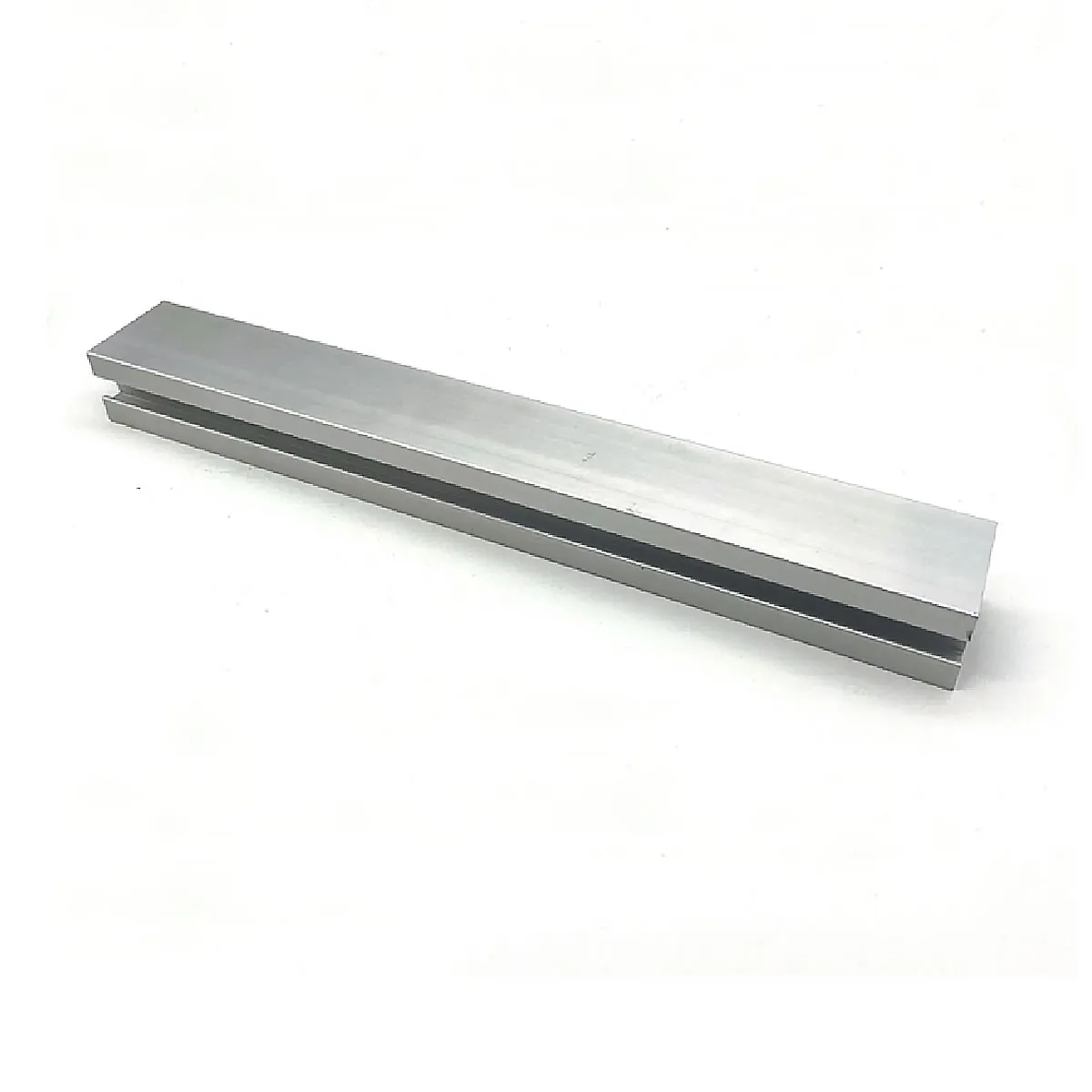

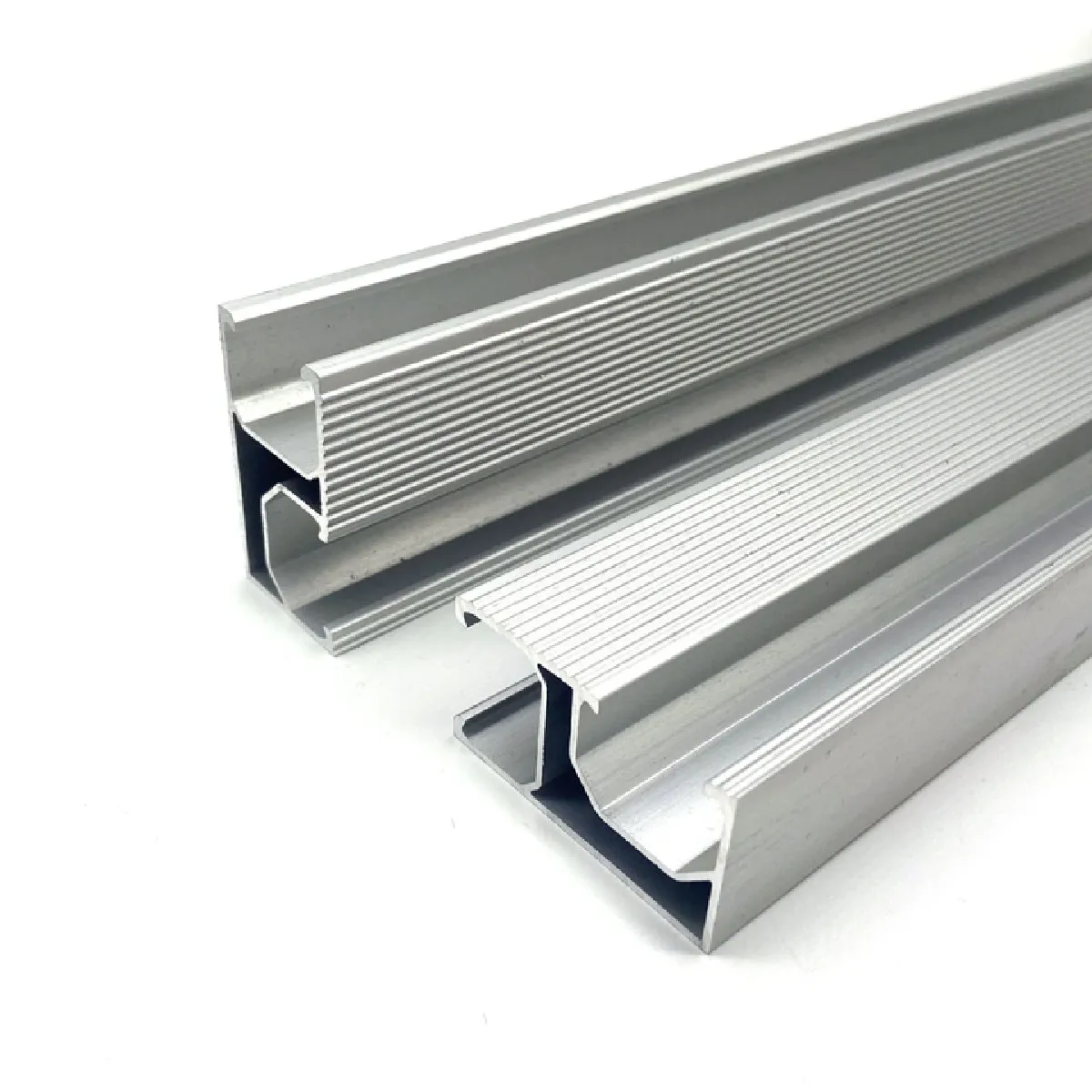

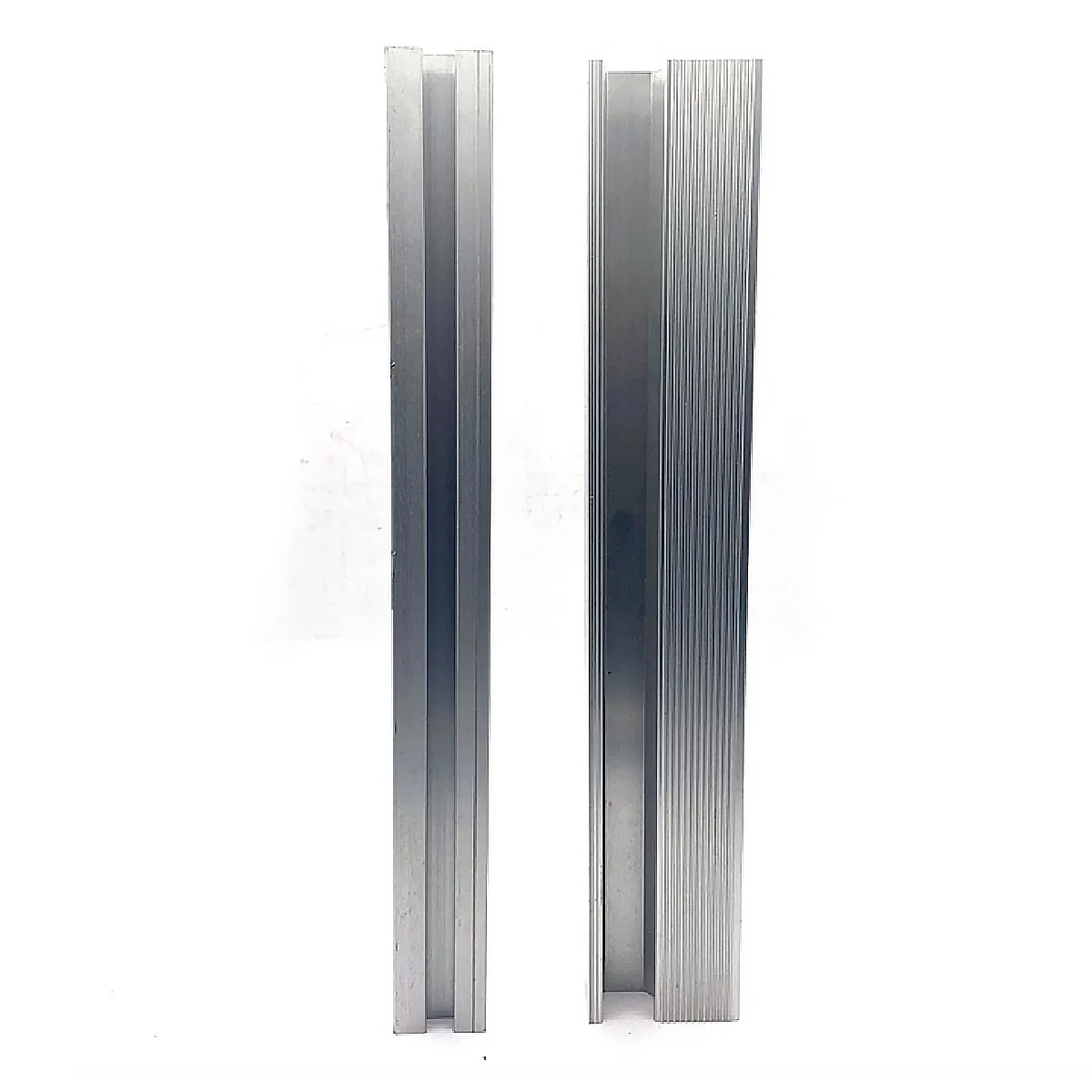

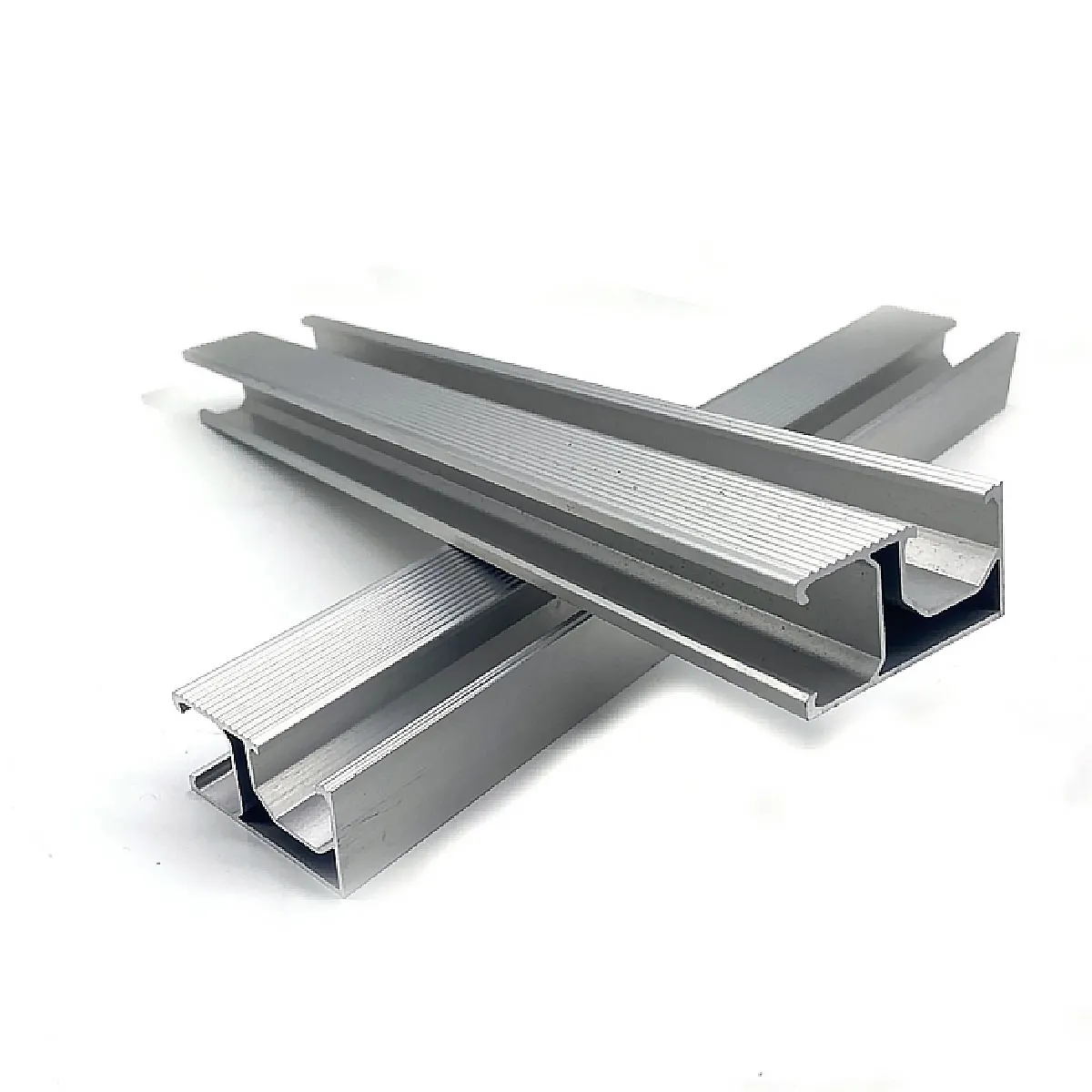

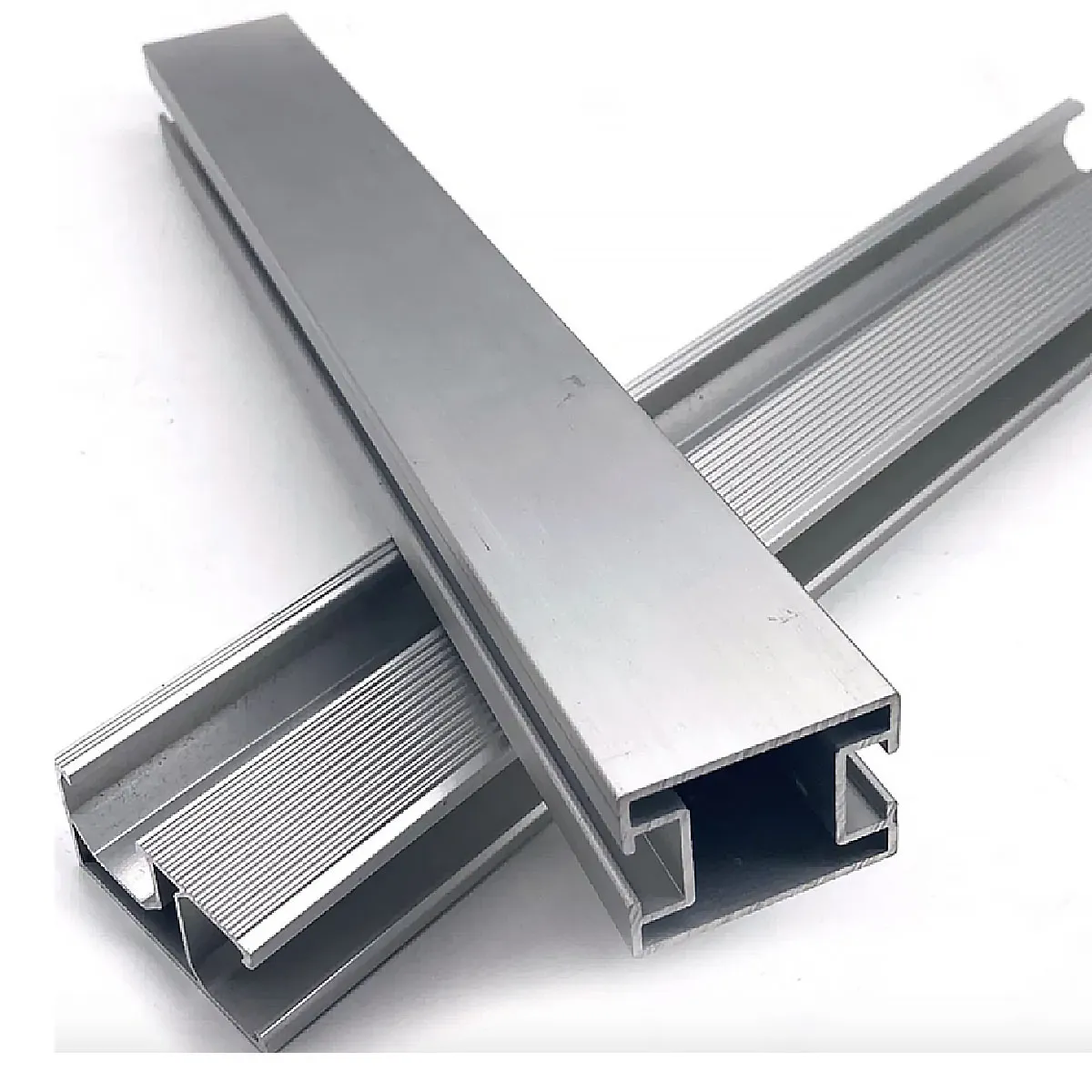

ورقة بيانات الطاقة الشمسية لوحة )ال–إطار(

المواصفات الفنية

الصف

6063

مزاج

T5

اكتب

الملف الشخصي

اسم العلامة التجارية

—

سمك

0.4 مم -50 مم

المقطع العرضي

8 مم -650 مم

المعالجة السطحية

التخصيص

سبيكة أم لا

هو سبيكة

—

—

ميناء التحميل

شنغهاي

مصطلح التجارة

فوب سيف كنف

عينة

مجاني وسريع

المزايا

1

نوعية جيدة في المواد

2

تشطيب سطحي ممتاز

3

سعر تنافسي

الشهادة والمعيار

1

ISO9001-2008/ISO 9001:2008.

2

شهادة إدارة الجودة الشاملة.

3

سغس، سي، بف، جيس، أس، المتاحة.

ضمان

يمكن أن يكون لون السطح ثابتًا لمدة 10 إلى 20 عامًا من الاستخدام الداخلي.

المهلة الزمنية

الإنتاج الضخم: 10-20days.

شروط التسوية

الشحن بالوزن الفعلي النهائي أو بسحب الوزن النظري.

التركيب الكيميائي لسبائك الألومنيوم

سبيكة

العنصر

سي

الحديد

النحاس

من

ملغ

كر

الزنك

تي

6063

قياسي

0.2-0.6

≤0.35

≤0.1

≤0.1

0.45-0.9

≤0.1

≤0.1

≤0.1

اختبار نتيجة

0.483

0.143

0.019

0.017

0.554

0.0052

0.001

0.0029

مقارنة بين مؤطرة وبدون إطار
الألواح الشمسية

ميزة

لوحات مؤطرة

لوحات بدون إطار

المظهر الجمالي

مظهر تقليدي بإطار من الألومنيوم المرئي

مظهر أكثر أناقة وعصرية - زجاج فقط

الوزن

أخف نسبيا

أثقل قليلاً بسبب تصميم الزجاج المزدوج

التثبيت

أسهل في التثبيت باستخدام مشابك التثبيت القياسية

يتطلب أنظمة تركيب متخصصة

الحماية الميكانيكية

حماية جيدة للحواف والزوايا

الحواف أكثر عرضة للتلف

تصريف المياه/الغبار

قد يحبس الإطار الماء والغبار في بعض الحالات

يسمح بالتدفق السلس للمياه والغبار

المتانة في الطقس القاسي

جيد جدًا، خاصة ضد الرياح والثلوج

متينة أيضًا، ولكنها تعتمد على جودة الزجاج وتركيبه

التكلفة

تكلفة أقل عموما

أكثر تكلفة قليلاً بسبب المواد والتركيب

الاستخدام الشائع

تستخدم على نطاق واسع في الأنظمة السكنية والتجارية

غالبا ما تستخدم في المشاريع الجمالية أو البيئات القاسية
