المواصفات التفصيلية للخلية الشمسية أحادية البلورية

خصائص المنتج

الأبعاد

125×125 ملم

156.75×156.75 ملم

156×156 ملم

158.75×158.75 ملم

161.7×161.7 ملم

166×166 ملم

182×182 ملم

182×183.75 ملم

182×210 ملم

 210×210 ملم

الطاقة القصوى (بماكس)

 2.3 واط – 10.26 واط

سمك الخلية

190/230 ميكرومتر، 185 ± 30 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

2,3,4,5,9,10,11,12

عرض بسبار

1.5 ملم – 0.1±0.3 ملم

السطح الخلفي

عدد منصات اللحام

2,3,4,5,9,10,11,12

عرض وسادة اللحام

4.5 ملم – 1.3±0.25 ملم

مادة وسادة اللحام

الفضة – الألومنيوم

البيانات الكهربائية في STC

كفاءة الخلية

15.5 % – 23.2 %

الجهد عند أقصى نقطة طاقة (Vmpp)

0.504 V – 0.59 V

التيار عند أقصى نقطة طاقة (عفريت)

4.47 A – 17.43 A

جهد الدائرة المفتوحة (Voc)

0.606 V – 0.69 V

تيار الدائرة القصيرة (إيسك)

4.99 A – 18.31 A

الخصائص الكهربائية (STC)

المعلمة

القيمة النموذجية

ملاحظات

الكفاءة

18 – 23 %

نطاق كفاءة الوحدة

بمب

5.0 – 6.0 واط (لكل خلية 156-158 ملم)

بناءً على حجم الخلية الأحادية النموذجي

Vmpp

~0.60 V

الجهد عند أقصى طاقة

عفريت

8 – 9.5 A

التيار بأقصى طاقة

المركبات العضوية المتطايرة

0.65 – 0.70 V

جهد الدائرة المفتوحة

إيسك

8.5 – 10 A

تيار الدائرة القصيرة

عامل التعبئة

80 – 82 %

معاملات درجة الحرارة

المعلمة

القيمة

معامل درجة الحرارة Pmax

−0.35 %/°C

معامل درجة حرارة المركبات العضوية المتطايرة

−0.30 %/°C

إيسك معامل درجة الحرارة

+0.05 %/°C

درجة حرارة خلية التشغيل الاسمية (NOCT)

45 ± 2 °C

المواصفات الميكانيكية

المعلمة

القيمة

حجم الخلية

156 × 156 مم أو 158 × 158 مم (معيار M2، M6)

سمك الرقاقة

~180 – 200 ميكرومتر

طلاء أمامي

سينكس طبقة مضادة للانعكاس

التغليف

إيفا + الزجاج المقسى

الإطار

بأكسيد الألومنيوم (AL6063-T5)

ظروف التشغيل

المعلمة

القيمة

نطاق درجة حرارة التشغيل

-40 درجة مئوية إلى +85 درجة مئوية

أقصى جهد للنظام

1000-1500 فولت تيار مستمر

الحمل الميكانيكي

2400 باسكال رياح / 5400 باسكال ثلج

صندوق التقاطع

IP67 / IP68

ملاحظات

تعتبر الخلايا أحادية البلورية أكثر كفاءة ومتانة من الخلايا متعددة البلورات

أداء أفضل في البيئات منخفضة الإضاءة ودرجات الحرارة العالية

التدهور السنوي عادة ~ 0.45% بعد السنة الأولى

العمر الافتراضي: ≥ 25-30 سنة مع طاقة محتفظ بها ≥ 80-85%

أمثلة على مواصفات بعض أنواع الخلايا الشمسية أحادية البلورية

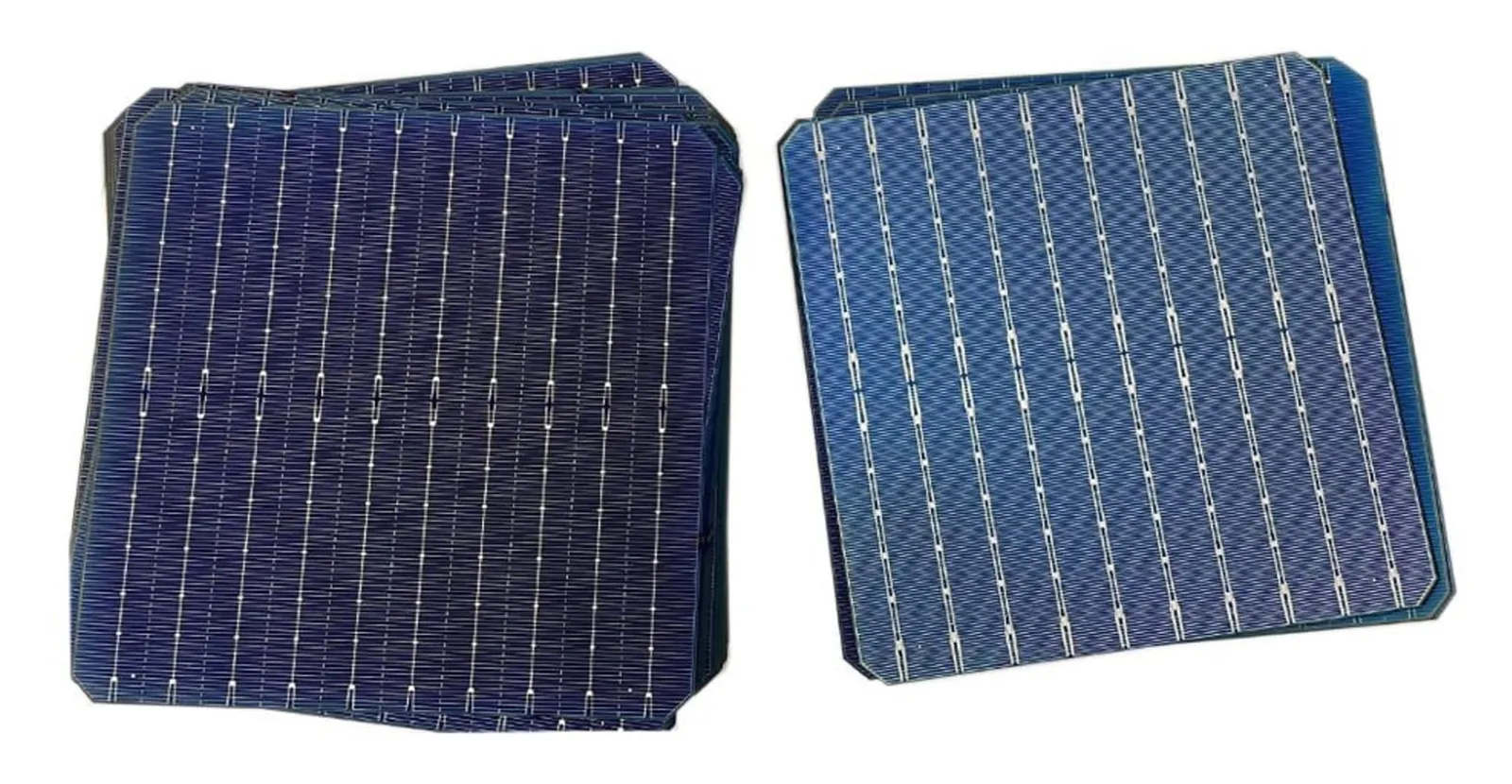

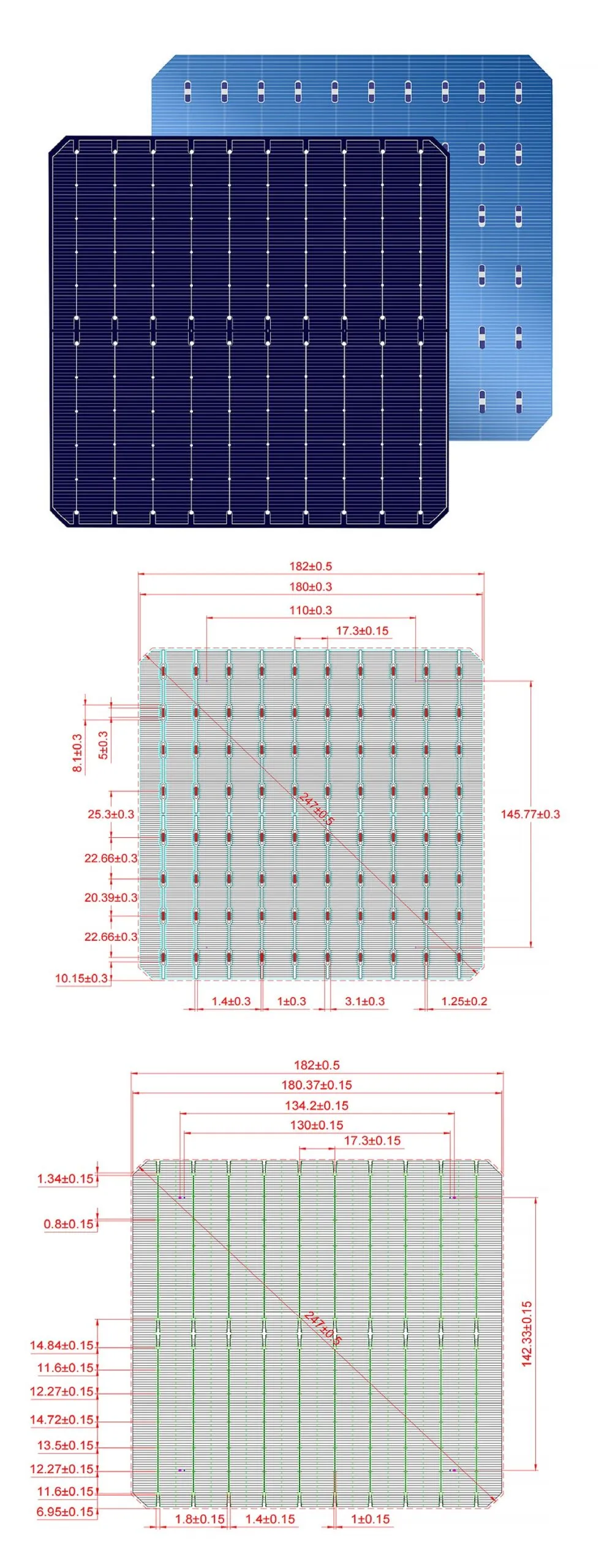

M10M182-10BB

خصائص المنتج

رقم الموديل

7.16

7.36

7.4

7.43

7.46

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

182×182 ملم

سمك الخلية

170 ± 30 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

10

عرض بسبار

0.1±0.3 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

10

عرض وسادة اللحام

1.3±0.25 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

7.16 W

7.36 W

7.4 W

7.43 W

7.46 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.573 V

0.578 V

0.578 V

0.579 V

0.58 V

التيار عند أقصى نقطة طاقة (عفريت)

12.503 A

12.745 A

12.785 A

12.824 A

12.864 A

جهد الدائرة المفتوحة (Voc)

0.673 V

0.679 V

0.68 V

0.681 V

0.682 V

تيار الدائرة القصيرة (إيسك)

13.003 A

13.245 A

13.285 A

13.324 A

13.364 A

كفاءة الخلية

21.7-22.3 %

22.3-22.4 %

22.4-22.5 %

22.5-22.6 %

22.6-22.7 %

عامل التعبئة (FF)

80.45 %

81.41 %

81.46 %

81.73 %

81.89 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.36 %/˚C

معامل درجة الحرارة إيسك

0.07 %/˚C

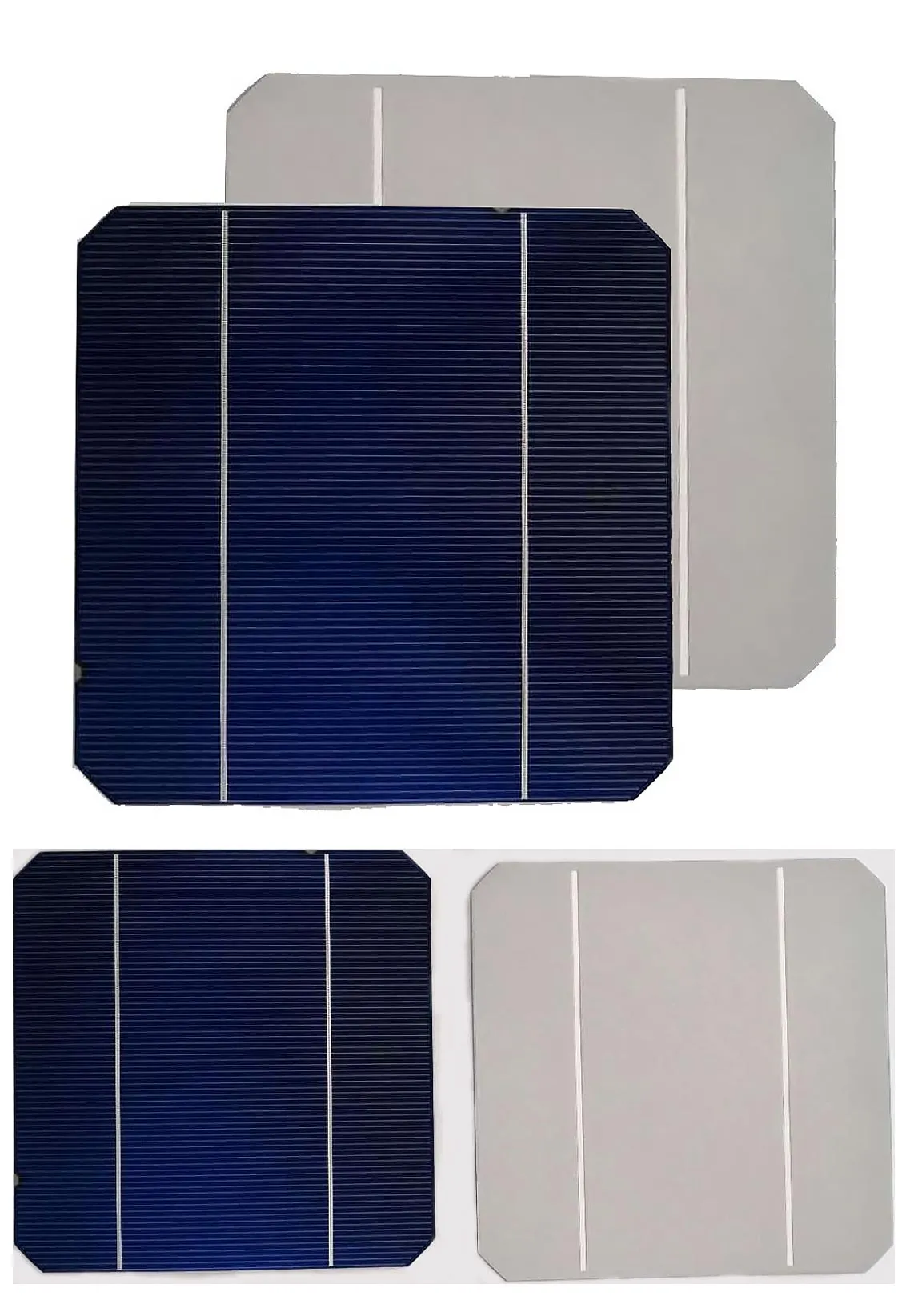

PGE2B125-165

خصائص المنتج

رقم الموديل

19

19.2

19.4

19.6

19.8

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

125×125 ملم

قطري

165±0.5 ملم

سمك الخلية

200 ± 20 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

2

عرض بسبار

1.1±0.5 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

2

عرض وسادة اللحام

2±0.5 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

2.94 W

2.97 W

3 W

3.03 W

3.07 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.537 V

0.539 V

0.541 V

0.542 V

0.544 V

التيار عند أقصى نقطة طاقة (عفريت)

5.47 A

5.5 A

5.53 A

5.55 A

5.57 A

جهد الدائرة المفتوحة (Voc)

0.638 V

0.64 V

0.642 V

0.643 V

0.647 V

تيار الدائرة القصيرة (إيسك)

5.88 A

5.93 A

5.94 A

5.96 A

5.98 A

كفاءة الخلية

19.0 %

19.2 %

19.4 %

19.6 %

19.8 %

عامل التعبئة (FF)

78.3 %

78.11 %

78.45 %

78.49 %

78.32 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.42 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.32 %/˚C

معامل درجة الحرارة إيسك

0.043 %/˚C

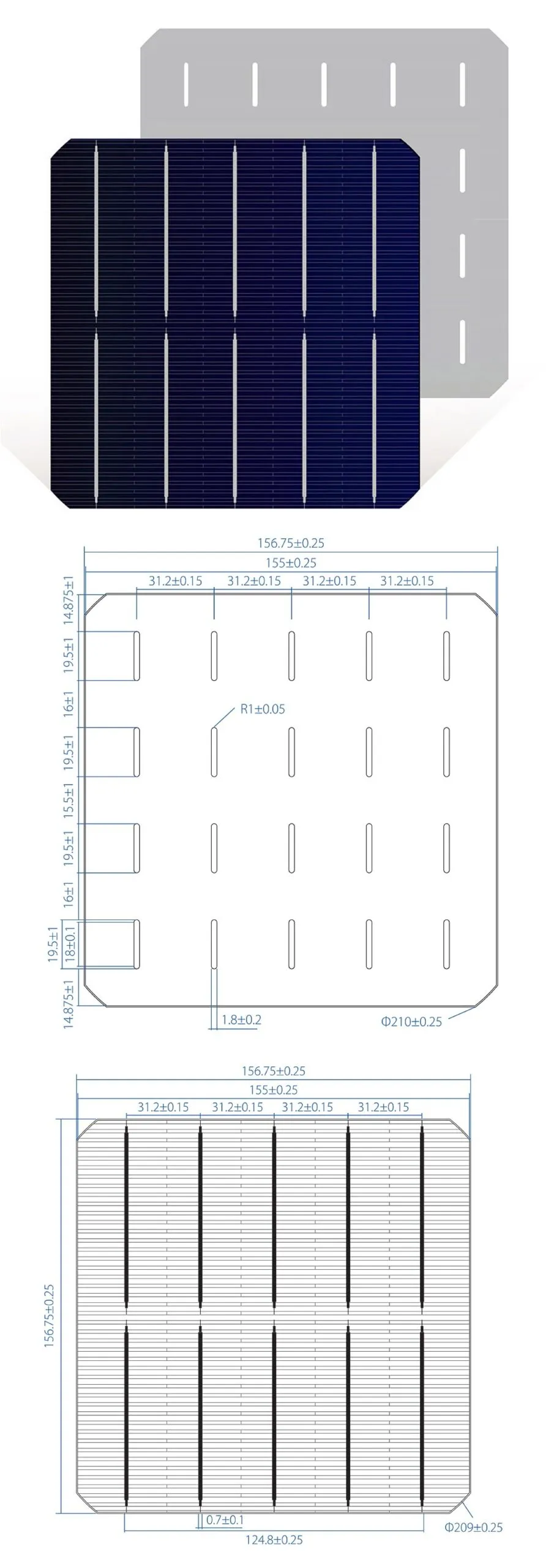

M156 5BB

خصائص المنتج

رقم الموديل

M156 5BB

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

156.75×156.75 ملم

سمك الخلية

190 ± 30 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

5

عرض بسبار

0.7±0.1 ملم

مادة بسبار

الألومنيوم

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

5

عرض وسادة اللحام

1.8 ± 0.2 ملم

مادة وسادة اللحام

الألومنيوم

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

5.43 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.58 V

التيار عند أقصى نقطة طاقة (عفريت)

9.368 A

جهد الدائرة المفتوحة (Voc)

0.681 V

تيار الدائرة القصيرة (إيسك)

9.876 A

كفاءة الخلية

21.2-22.2 %

عامل التعبئة (FF)

80.79 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.38 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.36 %/˚C

معامل درجة الحرارة إيسك

0.07 %/˚C

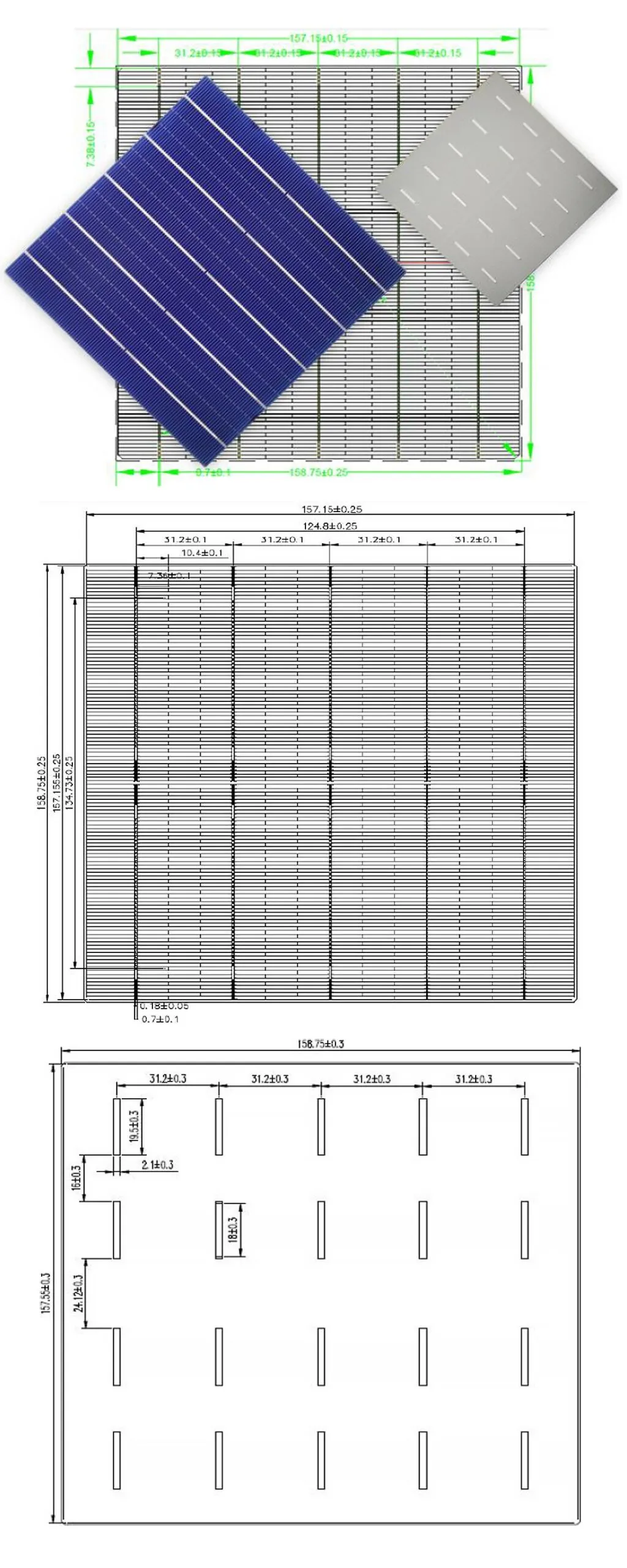

مونو 158.75-5BB

خصائص المنتج

رقم الموديل

21.6

21.7

21.8

21.9

22.0

22.1

22.2

22.3

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

158.75×158.75 ملم

قطري

223 ± 0.5 ملم

سمك الخلية

190/200 ± 0.25 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

5

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

5

عرض وسادة اللحام

1.5±0.25 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

5.44 W

5.47 W

5.49 W

5.52 W

5.54 W

5.57 W

5.59 W

5.62 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.566 V

0.567 V

0.569 V

0.571 V

0.572 V

0.575 V

0.576 V

0.578 V

التيار عند أقصى نقطة طاقة (عفريت)

9.61 A

9.65 A

9.65 A

9.67 A

9.69 A

9.69 A

9.71 A

9.73 A

جهد الدائرة المفتوحة (Voc)

0.671 V

0.673 V

0.675 V

0.677 V

0.678 V

0.681 V

0.683 V

0.684 V

تيار الدائرة القصيرة (إيسك)

10.16 A

10.19 A

10.19 A

10.22 A

10.23 A

10.24 A

10.25 A

10.28 A

كفاءة الخلية

21.6 %

21.7 %

21.8 %

21.9 %

22.0 %

22.1 %

22.2 %

22.3 %

عامل التعبئة (FF)

79.79 %

79.78 %

79.83 %

79.8 %

79.91 %

79.9 %

79.89 %

79.98 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

0.04 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.31 %/˚C

معامل درجة الحرارة إيسك

-0.41 %/˚C

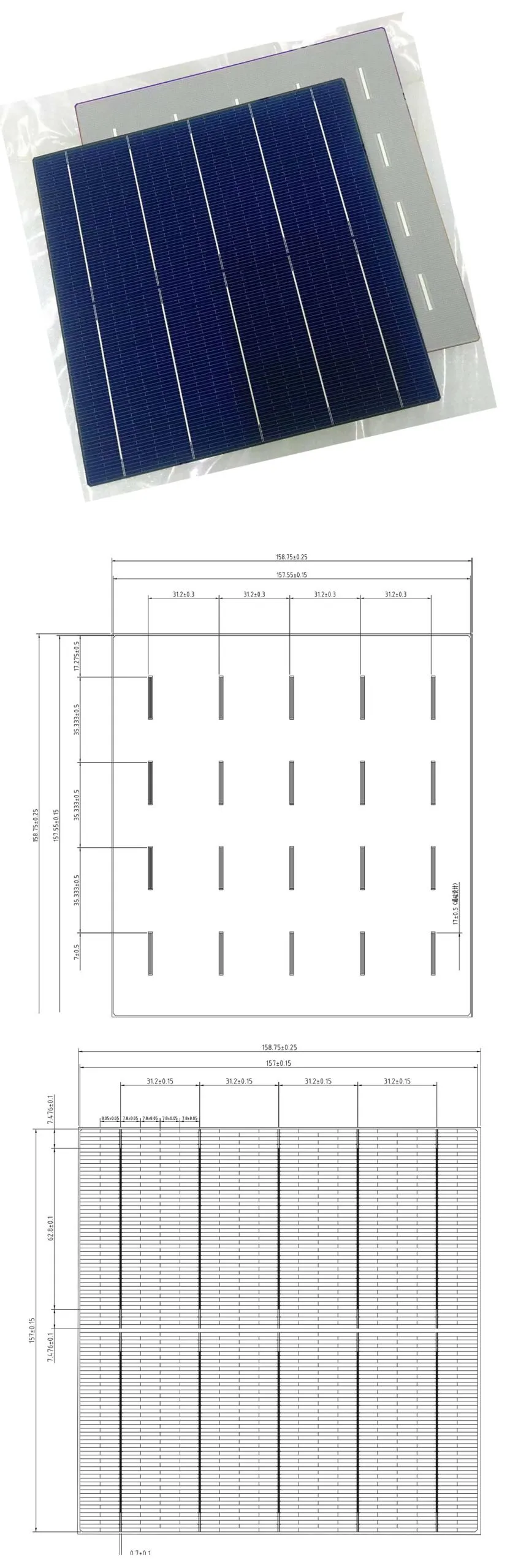

مونو 158.75-5BB

خصائص المنتج

رقم الموديل

20.7

20.9

21.1

21.2

21.3

21.4

21.5

21.6

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

158.75×158.75 ملم

سمك الخلية

180/180/180/180 ± 20 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

5

عرض بسبار

0.7±0.1 ملم

مادة بسبار

الفضة، الألومنيوم

السطح الخلفي (+)

عدد منصات اللحام

5

عرض وسادة اللحام

1.8±0.5 ملم

مادة وسادة اللحام

الفضة، الألومنيوم

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

5.18 W

5.23 W

5.28 W

5.3 W

5.33 W

5.35 W

5.38 W

5.4 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.5632 V

0.5686 V

0.566 V

0.5652 V

0.5669 V

0.5687 V

0.5687 V

0.5712 V

التيار عند أقصى نقطة طاقة (عفريت)

9.1892 A

9.1885 A

9.3199 A

9.3769 A

9.3927 A

9.4071 A

9.4511 A

9.4539 A

جهد الدائرة المفتوحة (Voc)

0.668 V

0.6733 V

0.6714 V

0.6743 V

0.6761 V

0.6748 V

0.6754 V

0.6769 V

تيار الدائرة القصيرة (إيسك)

9.7831 A

9.7863 A

9.8933 A

9.9762 A

9.9968 A

9.9999 A

10.0269 A

10.0238 A

كفاءة الخلية

20.7-20.8 %

20.9-20.0 %

21.1-21.2 %

21.2-21.3 %

21.3-21.4 %

21.4-21.5 %

21.5-21.6 %

21.6-21.7 %

عامل التعبئة (FF)

79.19 %

79.29 %

79.42 %

78.78 %

78.78 %

79.28 %

79.37 %

79.59 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.41 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.0032 %/˚C

معامل درجة الحرارة إيسك

0.0002 %/˚C

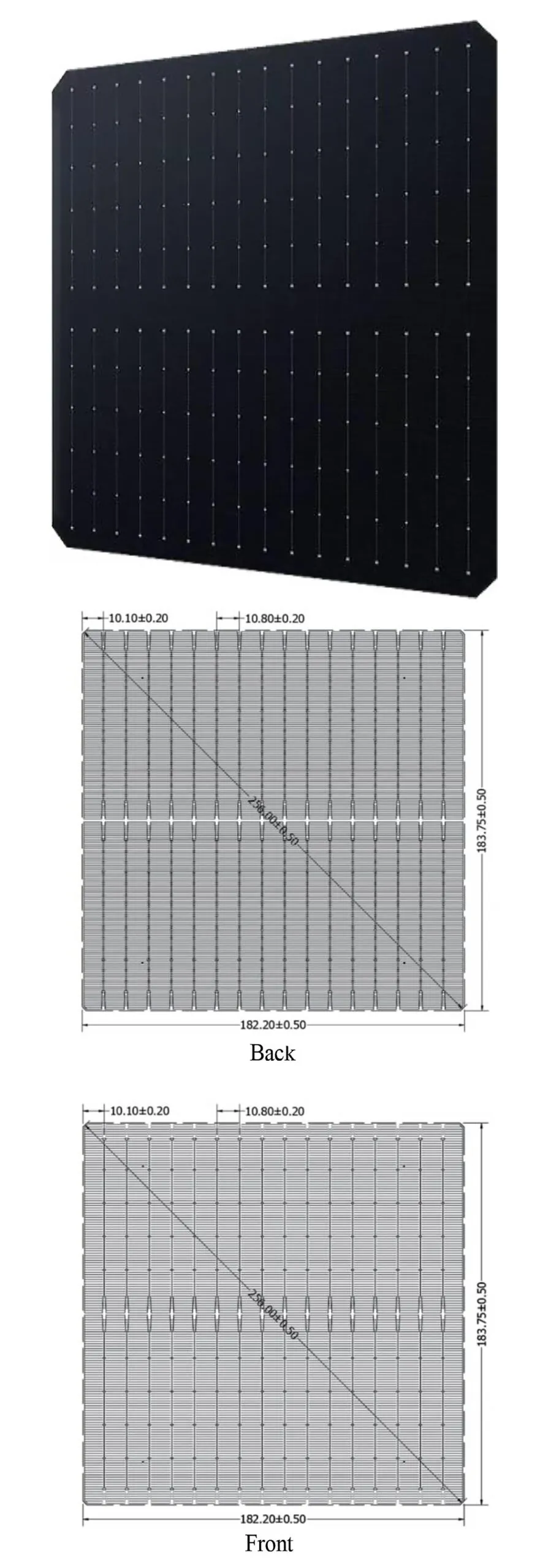

نوع N 182.2*183.75 مللي متر

خصائص المنتج

رقم الموديل

8.326

8.36

8.393

8.426

8.459

8.493

8.526

8.559

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

182×183.75 ملم

قطري

256±0.5 ملم

سمك الخلية

130 ± 13 ميكرومتر

السطح الأمامي (-)

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

وسادة لحام
مادة

الفضة

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

8.326 W

8.36 W

8.393 W

8.426 W

8.459 W

8.493 W

8.526 W

8.559 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.634 V

0.636 V

0.638 V

0.64 V

0.642 V

0.644 V

0.646 V

0.648 V

التيار عند أقصى نقطة طاقة (عفريت)

13.141 A

13.152 A

13.163 A

13.174 A

13.185 A

13.196 A

13.206 A

13.217 A

جهد الدائرة المفتوحة (Voc)

0.72 V

0.721 V

0.722 V

0.723 V

0.724 V

0.725 V

0.726 V

0.727 V

تيار الدائرة القصيرة (إيسك)

13.839 A

13.859 A

13.878 A

13.898 A

13.917 A

13.935 A

13.954 A

13.972 A

كفاءة الخلية

25 %

25.1 %

25.2 %

25.3 %

25.4 %

25.5 %

25.6 %

25.7 %

عامل التعبئة (FF)

83.56 %

83.66 %

83.76 %

83.86 %

83.96 %

84.06 %

84.16 %

84.26 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.29 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.26 %/˚C

معامل درجة الحرارة إيسك

0.046 %/˚C

N5bb مونو

خصائص المنتج

رقم الموديل

4.74

4.767

4.789

4.813

4.838

4.862

4.886

4.911

خصائص المنتج

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

156.75×156.75 ملم

سمك الخلية

180/200 ± 20 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

5

عرض بسبار

0.7 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

السطح الخلفي (+)

عدد منصات اللحام

5

عرض وسادة اللحام

1.4 ملم

مادة وسادة اللحام

الفضة

مجال السطح الخلفي (BSF)

الألومنيوم

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

4.74 W

4.767 W

4.789 W

4.813 W

4.838 W

4.862 W

4.886 W

4.911 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.537 V

0.539 V

0.541 V

0.543 V

0.545 V

0.547 V

0.548 V

0.549 V

التيار عند أقصى نقطة طاقة (عفريت)

8.849 A

8.864 A

8.879 A

8.89 A

8.901 A

8.919 A

8.935 A

8.952 A

جهد الدائرة المفتوحة (Voc)

0.629 V

0.631 V

0.632 V

0.635 V

0.636 V

0.638 V

0.639 V

0.64 V

تيار الدائرة القصيرة (إيسك)

8.849 A

8.864 A

8.879 A

8.89 A

8.901 A

8.919 A

8.935 A

8.952 A

كفاءة الخلية

19.4 %

19.5 %

19.6 %

19.7 %

19.8 %

19.9 %

20 %

20.1 %

عامل التعبئة (FF)

85.37 %

85.42 %

85.6 %

85.51 %

85.69 %

85.74 %

85.76 %

85.78 %

التقييمات الحرارية

معامل درجة الحرارة Pmax

-0.396 %/˚C

معامل درجة الحرارة للمركبات العضوية المتطايرة

-0.3197 %/˚C

معامل درجة الحرارة إيسك

0.0454  %/˚C

182 10 بي بي بي سي

خصائص المنتج

رقم الموديل

182 10 بي بي بي سي

خصائص المنتج

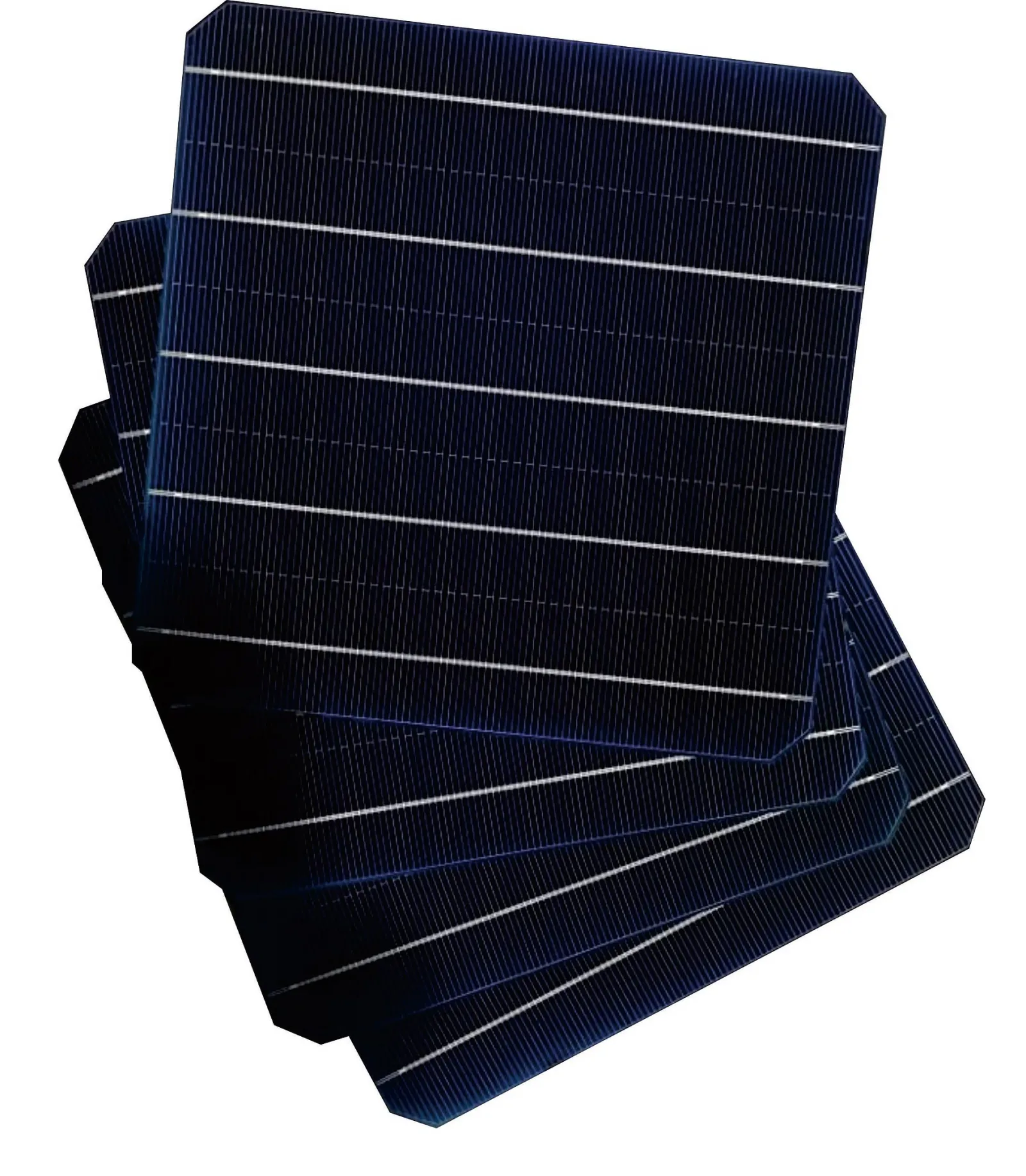

تكنولوجيا الخلايا

أحادي البلورية

الأبعاد

182×182 ملم

قطري

182±0.5 ملم

سمك الخلية

175 ± 17.5 ميكرومتر

السطح الأمامي (-)

عدد قضبان التوصيل

10

عرض بسبار

0.6 ± 0.03 ملم

مادة بسبار

الفضة

طلاء مضاد للانعكاس

نيتريد السيليكون

البيانات الكهربائية في STC

الطاقة القصوى (بماكس)

7.6 W

الجهد عند أقصى نقطة طاقة (Vmpp)

0.59 V

التيار عند أقصى نقطة طاقة (عفريت)

0.012964 A

جهد الدائرة المفتوحة (Voc)

0.69 V

تيار الدائرة القصيرة (إيسك)

0.013592 A

كفاءة الخلية

22.8-23 %

عامل التعبئة (FF)

81.56 %
