المواصفات العامة حول الشريط الشمسي

الأشرطة الشمسية، أو الأشرطة الكهروضوئية، عبارة عن شرائط نحاسية رفيعة مطلية باللحام تستخدم لتوصيل الخلايا الشمسية في لوحة، بمواصفات تختلف حسب التطبيق، ولكنها تتضمن بشكل عام قاعدة نحاسية (أكثر من 99.90٪ نقية) مع موصلية جيدة (أكثر من 99٪)، وقوة شد تبلغ حوالي 25٪. كجم/ مم²، وطلاء لحام (على سبيل المثال، Sn60Pb40، Sn96.5Ag3.5) مطبق على سمك موحد يبلغ 10-40 ميكرومتر. المعلمات الرئيسية هي العرض (1-6 مم)، السمك (0.08-0.5 مم)، والاستطالة (عادةً 15-25٪ كحد أدنى).

المادة:

–

المادة الأساسية: النحاس، بمحتوى لا يقل عن 99.90% وموصلية نحاسية أساسية لا تقل عن 99% IACS.

طلاء اللحام: يتم تغليف النحاس بسبيكة من الرصاص والقصدير أو خالية من الرصاص، مثل Sn60/Pb40 أو Sn96.5/Ag3.5. سمك الطلاء عادة 10-40 ميكرومتر,
تطبق بشكل موحد على سطح النحاس.

النقاء والتوصيل:

–

الموصلية الكهربائية ≥ 99% IACS تضمن أقصى كفاءة لنقل التيار.

الأبعاد:

–

شريط التبويب: 1.0 – 3.0 ملم عرض × 0.08 – 0.25 ملم سمك

–

شريط الحافلة: 3.0 – 7.0 ملم عرض × 0.20 – 0.50 ملم سمك

سمك الطلاء:

–

15 – 25 ميكرومتر طلاء القصدير بالغمس الساخن لحماية الأكسدة وتحسين قابلية اللحام.

سبائك اللحام:

–

متوفر في السبائك التقليدية المحتوية على الرصاص (Sn63Pb37) أو السبائك الخالية من الرصاص المتوافقة مع RoHS مثل SAC305 (Sn96.5Ag3Cu0.5).

الخواص الميكانيكية:

–

قوة الشد: ≥ 270 ميجا باسكال

–

قوة الخضوع: ≥ 90 ميجا باسكال

–

الاستطالة: ≥ 25% (للشرائط ذات العرض < 3 مم)

المتانة:

–

مقاومة ممتازة للأكسدة والرطوبة والتدوير الحراري لضمان الاستقرار والموثوقية على المدى الطويل.

التطبيقات:

–

الربط بين الخلايا الشمسية في الوحدات الكهروضوئية

–

جمع الحالية ونقلها إلى أشرطة التوصيل

–

مناسبة لخطوط إنتاج tabber/stringer

–

التخصيص: يمكن توفير العرض المخصص، والسمك، ونوع الطلاء، وحجم البكرة وفقًا لمتطلبات العملاء

التعبئة والتغليف:

–

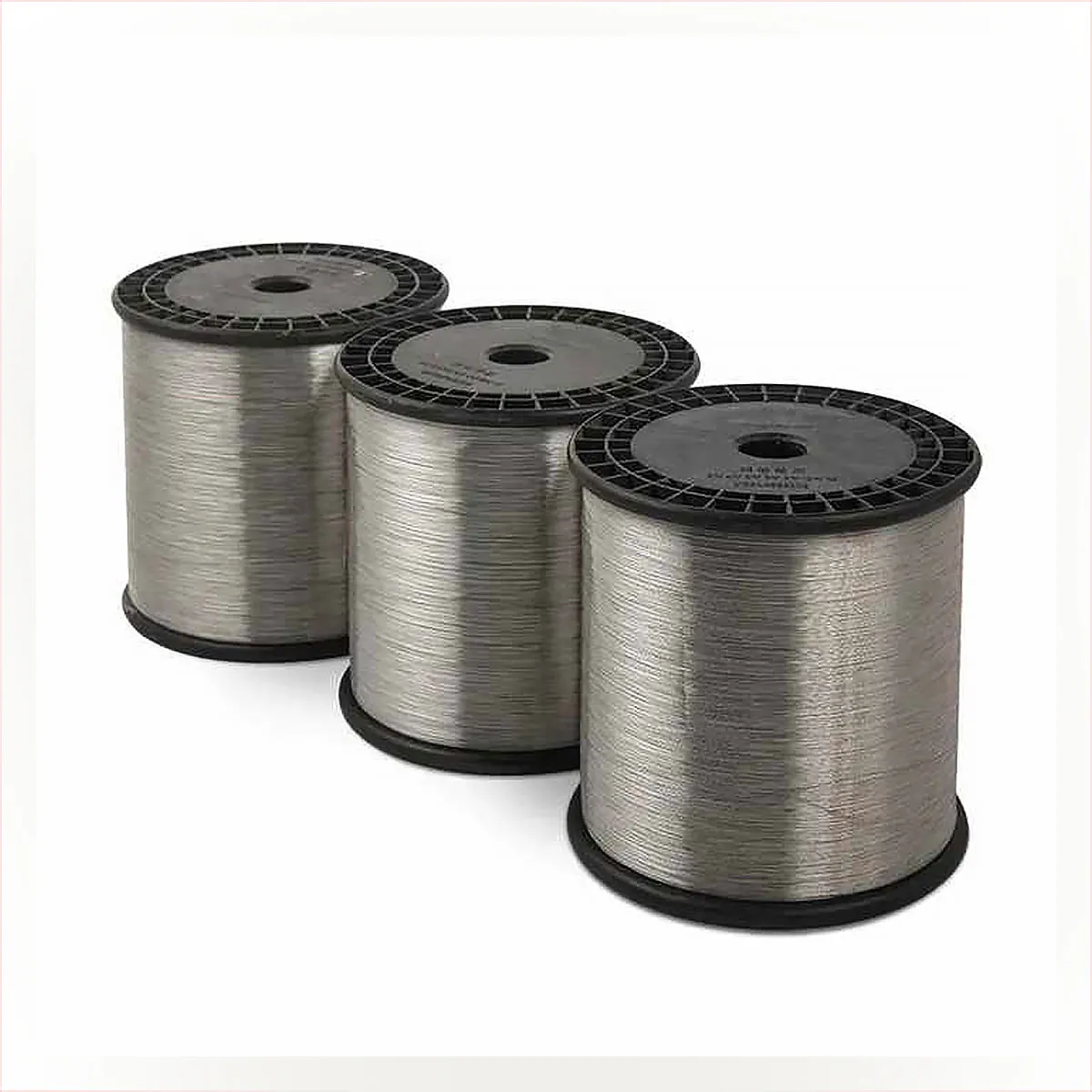

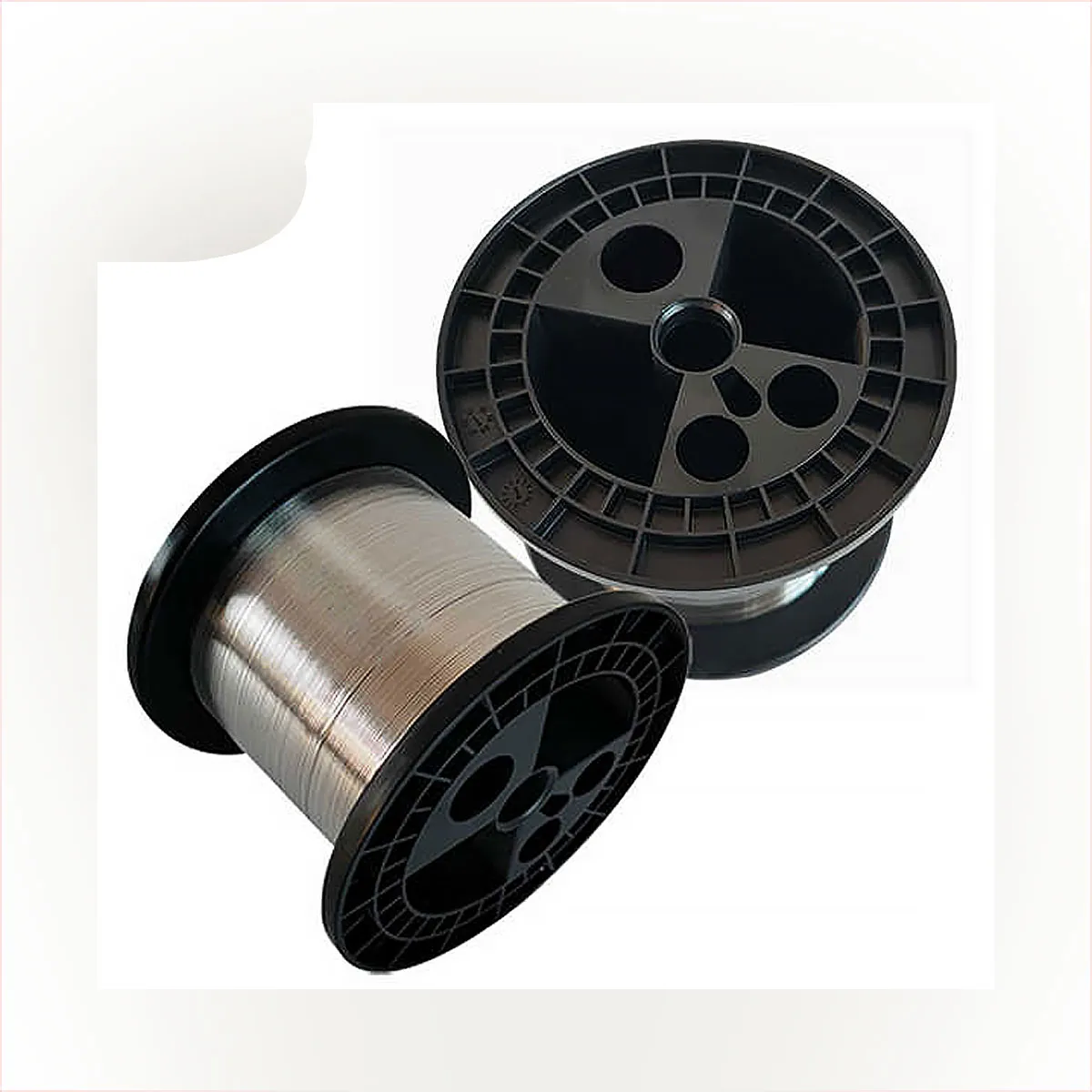

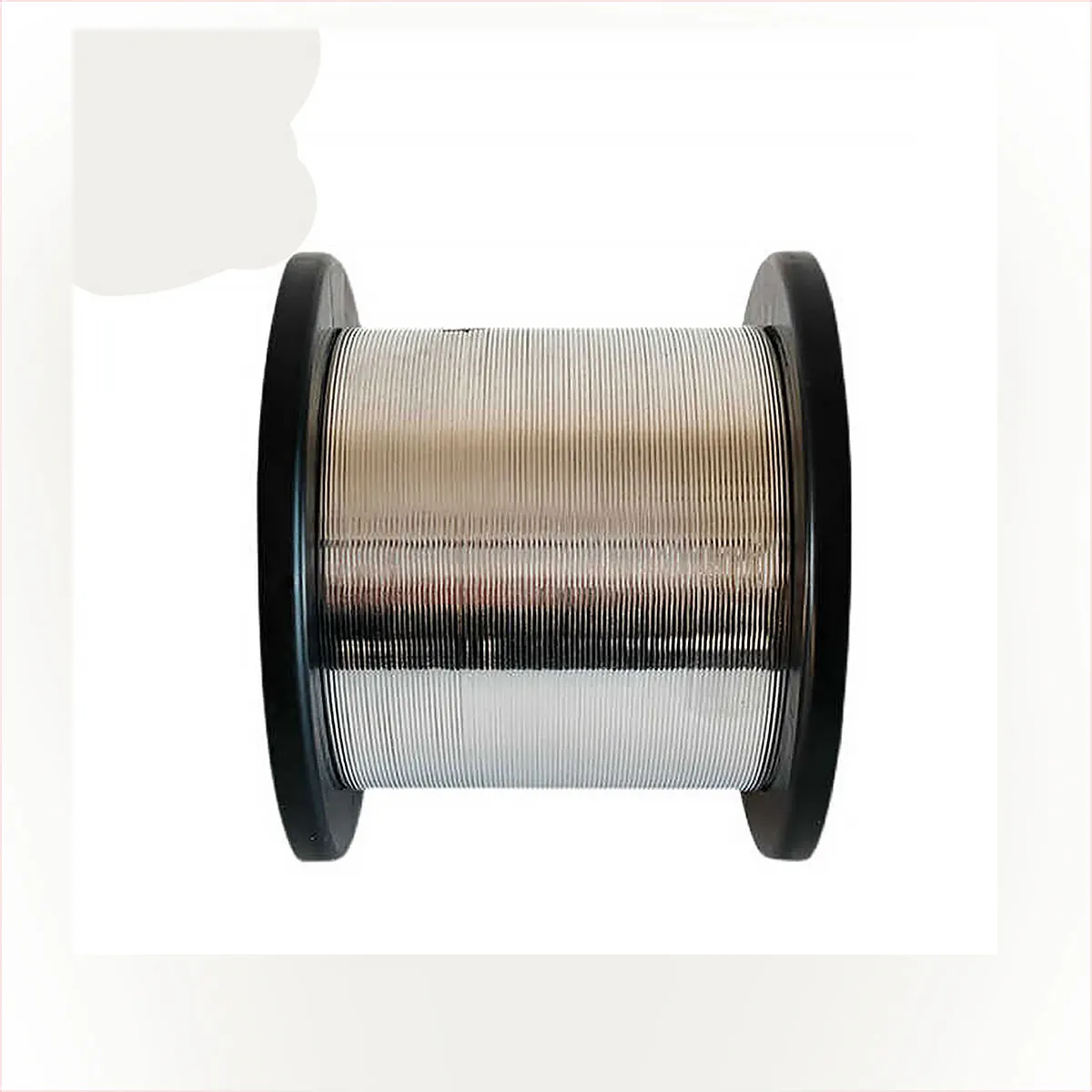

يتم توفيرها على مكبات (HKV 160، K125، أو مخصصة) لسهولة التكامل في خطوط التصنيع الآلية

أمثلة على المواصفات للبعض أنواع الشريط الشمسي

قلم الجريان من نوع الشريط

1

سلك لحام دائري، ذو قاعدة نحاسية للاستخدام الكهربائي، مصنوع عن طريق سحب أسلاك نحاسية خالية من الأكسجين، والتليين، والتعليب.

2

تتراوح المواصفات العامة من 0.25 مم إلى 0.4 مم، ويمكن تخصيص مقاسات خاصة.

3

وتتراوح مواصفات القاعدة النحاسية من 0.23 ملم إلى 0.37 ملم، ويتراوح سمك طبقة القصدير (الجانب الواحد) من 0.012 ملم إلى 0.017 ملم.

4

الموصلية الكهربائية (59.6 × 10⁻ S/m).

5

العائد بين 55 و 70.

6

متخصصون في إنتاج أحزمة اللحام الكهروضوئية المعتمدة على الرصاص والفضة والخالية من الرصاص والرصاص.

المواصفات الفنية

شريط لحام وحدة كبيرة (قابل للشرب لوحدة الطاقة الشمسية الكبيرة)

قاعدة النحاس

لف الأسلاك النحاسية من شركة Electric Park أو قطع الشريط النحاسي T2

مقاومة الركيزة النحاسية

p<0.01720mm2/م

تكوين اللحام

62%Sn36%Pb2%Ag

Sn40%60% Pb

60% سن 40% ثنائي

97% سن3% حج

سمك طبقة القصدير

10 ميكرومتر -40 ميكرومتر، موحد على كلا الجانبين

تحمل السماكة

≤0.008

التسامح العرض

المنتجات المدرفلة .10.1 مم – سلع الحز .005.005 مم

استطالة

الحالة الناعمة ≥20% - شبه ناعمة ≥15%

مواصفات المنتج

العرض 1.0 مم -2.5 مم، السمك 0.08 مم 0.25 مم.

التعبئة

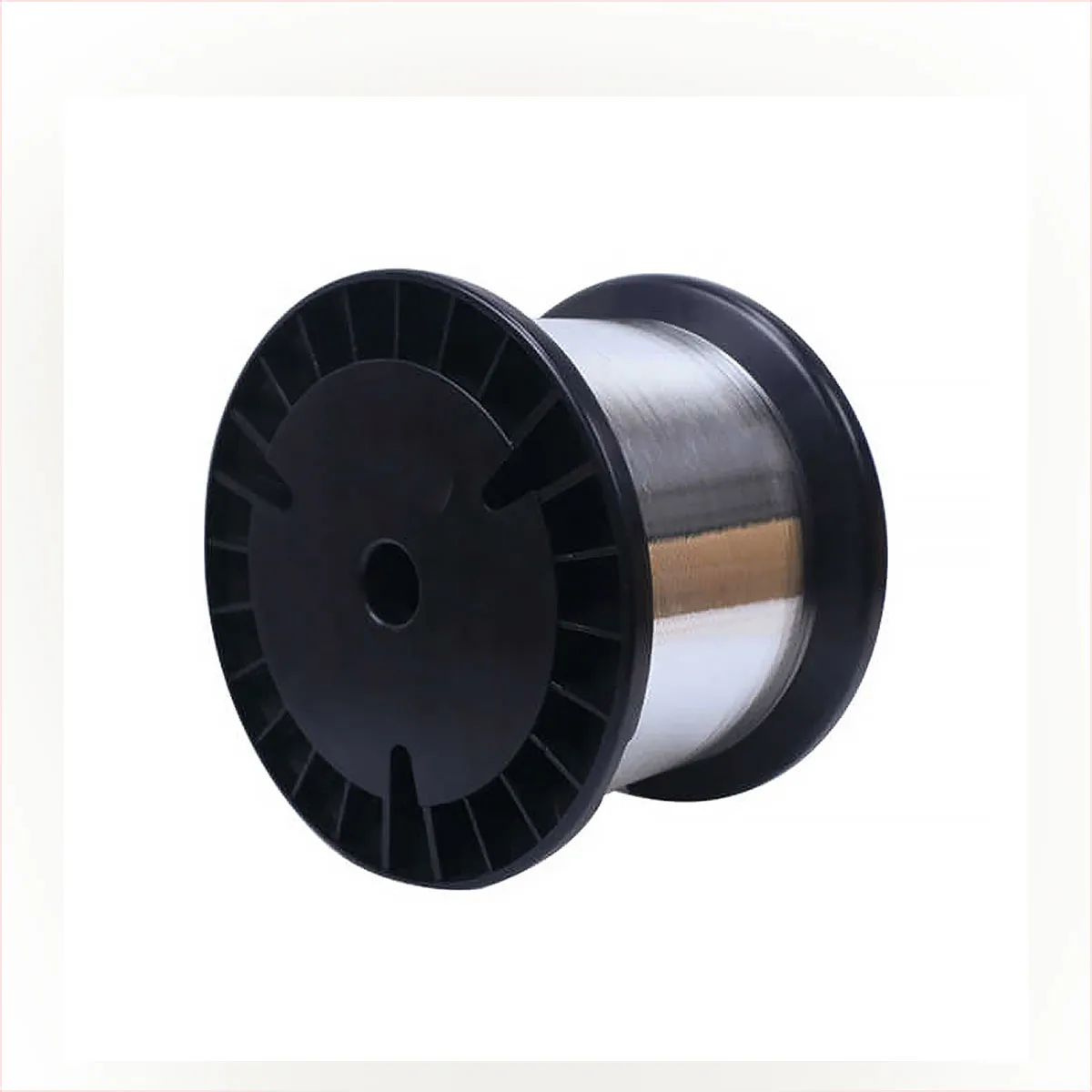

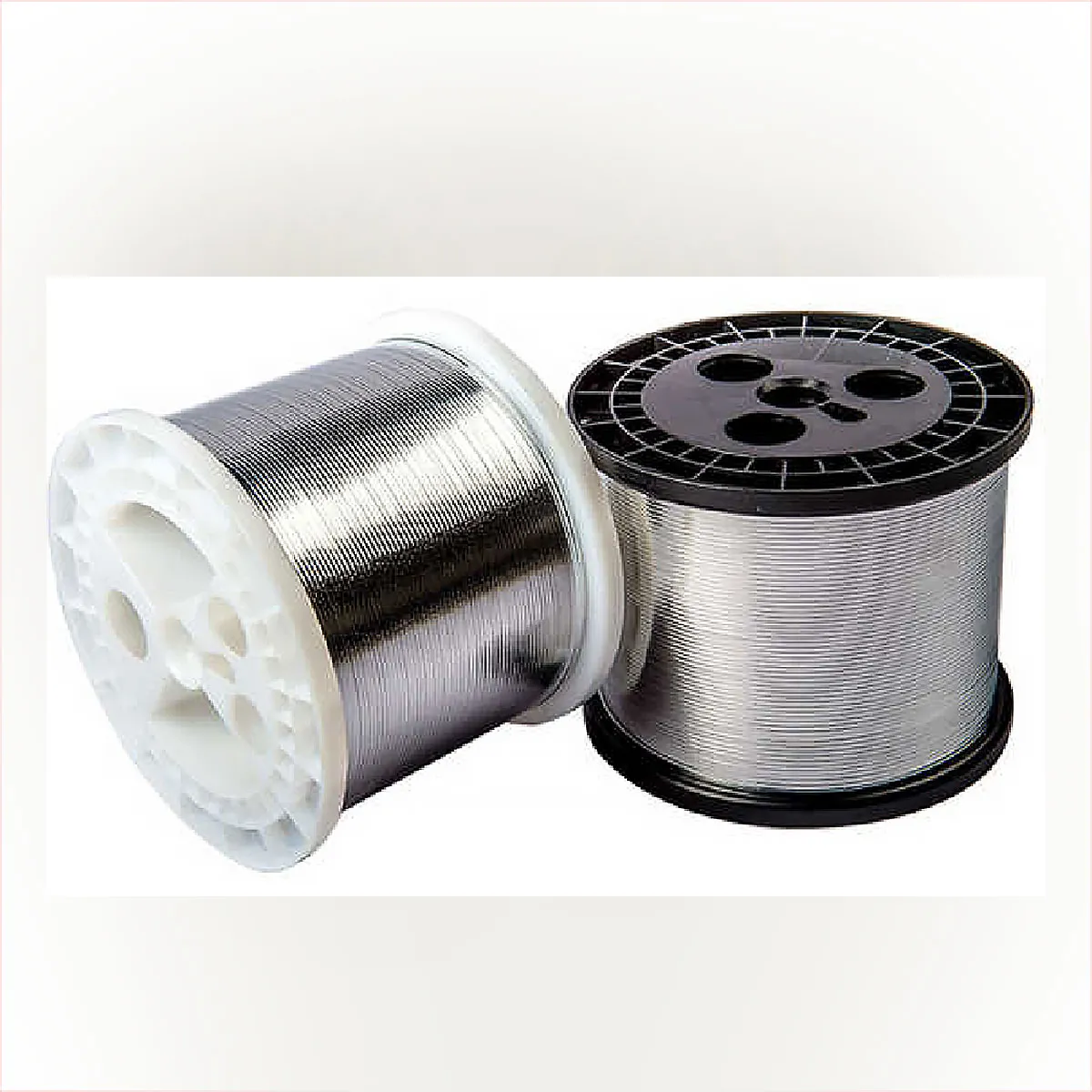

4 كجم، 8 كجم نوعان من العجلات L، مناسبة لآلة اللحام الأوتوماتيكية، بدون انقطاع في المنتصف؛ ويمكن أيضا قطع للعملاء، وتغليف الكرتون

مادة

سن بي

القطر

1.0 ملم - 2.5 ملم

نقطة الانصهار

المعيار الدولي

الوزن

0.5 كجم/4 كجم/8 كجم

محتوى التدفق

1.8%-2.2%

شريط التوصيل البيني، بسبار

المواصفات الفنية

1

الاستخدام المحدد

تُستخدم شرائط التوصيل البيني لتوصيل قضبان الناقل الأمامية لخلية واحدة بقضبان الناقل الخلفية المقابلة للخلية التالية لتحقيق اتصال متسلسل، ويتم تثبيت Busbar حول محيط الألواح الشمسية؛ يقوم شريط الناقل PV بتوصيل شريط التوصيل البيني بصندوق التوصيل

2

الخصائص البدنية:

عرض الشريط

1 مم -3 مم

سمك الشريط

0.2 ملم

عرض بسبار

5 ~ 6 ملم

سمك بسبار

0.1 ملم - 0.5 ملم

سمك الطلاء

10um-40um

طلاء التسامح

10%-30%

سبائك لحام خالية من الرصاص

القصدير 100% القصدير 96.5%، Ag3.5%

الرصاص

القصدير 60%، الرصاص 40% القصدير 62%، الرصاص 36%، Ag 2%

النحاس

المقاومة

0.02Ω.مم²
/m

الموصلية الكهربائية

100%

الطهارة

99.9%

سمك

0.2 ملم

3

الخصائص الميكانيكية:

قوة الشد

160 نيوتن/مم2

قوة العائد

70 نيوتن/مم2

استطالة

25%

درجة حرارة الانصهار من القصدير

<220° C

الحدبة

8 ملم/م

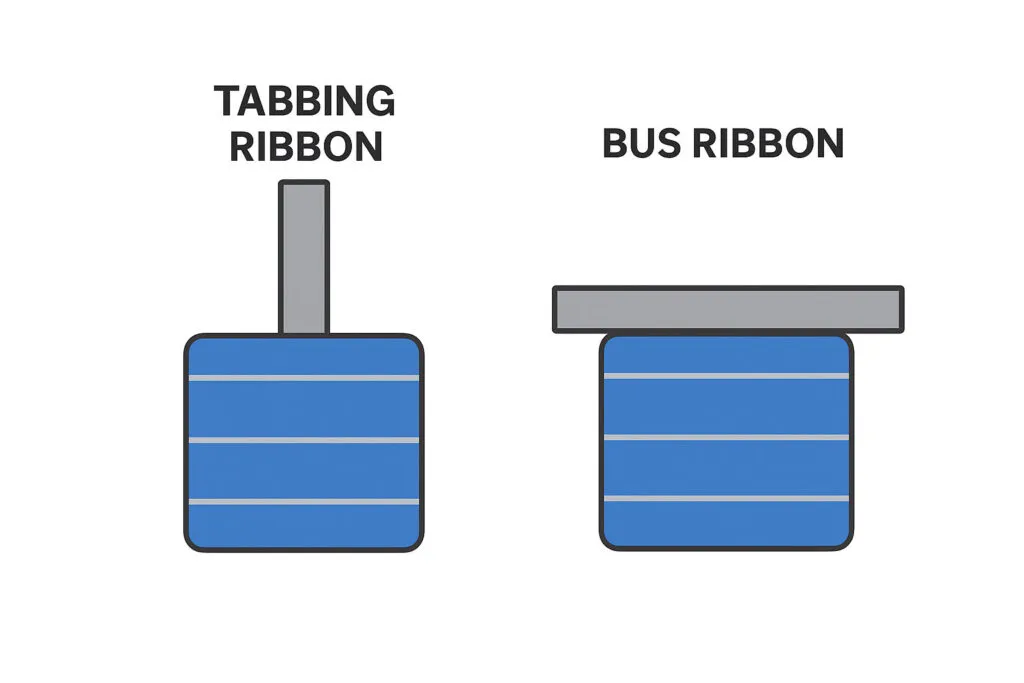

مقارنة بين شريط التبويب وشريط الحافلة

الميزة / الملكية

شريط التبويب

شريط الحافلة

وظيفة

يربط الخلايا الشمسية الفردية في سلسلة

يجمع التيار من سلاسل خلايا متعددة ويحمله إلى صندوق التوصيل

العرض

ضيق (≈ 1.0 – 3.0 مم)

أوسع (≈ 3.0 – 7.0 ملم)

سمك

رفيع (≈ 0.08 – 0.25 مم)

أكثر سمكًا (≈ 0.20 – 0.50 مم)

القدرة الحالية

يعالج التيار المنخفض لكل سلسلة خلية

يعالج إجمالي التيار العالي للوحدة بأكملها

المرونة

أكثر مرونة وأسهل في اللحام بين الخلايا

أقل مرونة بسبب المقطع العرضي الأكبر

الموقف في الوحدة النمطية

يمتد عبر سطح الخلايا الفردية

يعمل عبر الوحدة، ويربط سلاسل متعددة

الغرض الرئيسي

الترابط بين الخلايا

جمع ونقل الطاقة
